鍋屋バイテック

アルミキャビネット取っ手 UAC

アルミキャビネット取っ手 UAC
通常単価(税別)
2,351円～4,498円
税込単価
2,586円～4,948円
通常出荷日：在庫品1日目当日出荷可能

【特長】・前面から取りつける取っ手です。・取手の太さは、20mm・26mmの2種類があります。・六角穴...

詳細を確認

よく一緒に見られています

アルミ取っ手 UAF

鍋屋バイテック

アルミ取っ手 UAF
通常価格(税別)： 1,208円 (税込価格：1,329円)

通常出荷日：在庫品1日目

よく一緒に見られています

アルミ取っ手 UBF／UBC

鍋屋バイテック

アルミ取っ手 UBF／UBC
通常価格(税別)： 1,705円 (税込価格：1,876円)

通常出荷日：在庫品1日目

未確定：候補が24型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

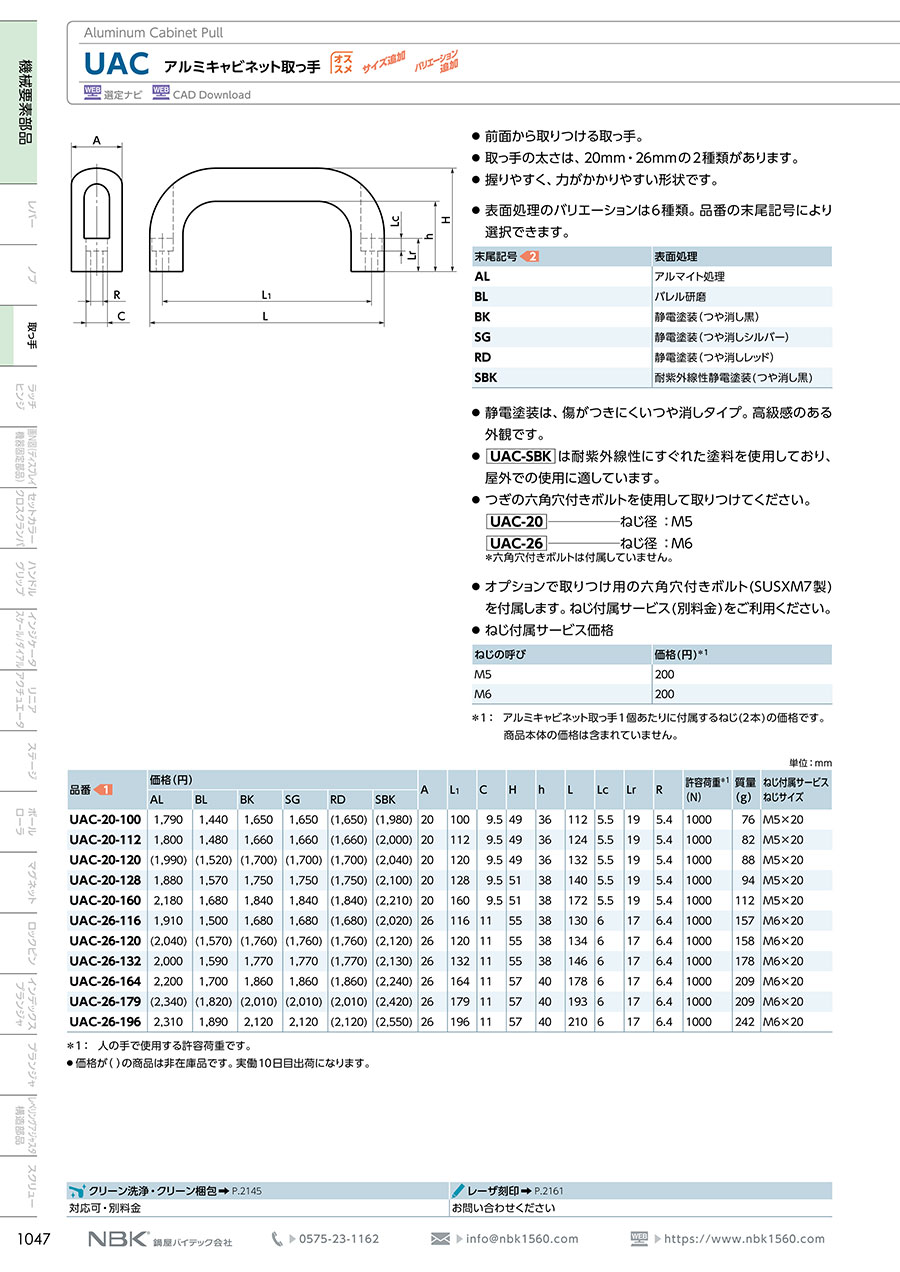

外形図

製品仕様

アルミキャビネット取手の外観

アルミキャビネット取手の外観

材質・表面処理

型番本体材質表面処理
UAC-□□X□□□-ALアルミニウム合金　アルマイト処理
UAC-□□X□□□-BLアルミニウム合金　バレル研磨
UAC-□□X□□□-BKアルミニウム合金　静電塗装（つや消し黒）
※ミスミでのお取り扱いは一部の商品となります。詳細は絞り込み条件でご確認ください。

規格表

品番AL1CHhLLcLrR適用ねじ(別売)許容荷重＊1
（N）		質量
（g）
M(並目)ピッチ
UAC-20-100201009.549361125.5195.450.8100076
UAC-20-112201129.549361245.5195.4100082
UAC-20-128201289.551381405.5195.4100094
UAC-20-160201609.551381725.5195.41000112
UAC-26-116261161155381306176.461.01000157
UAC-26-132261321155381466176.41000178
UAC-26-164261641157401786176.41000209
UAC-26-196261961157402106176.41000242
*1 : 人の手で使用する許容荷重
※ねじ付属サービスはありません。
　適用ねじ（六角穴付ボルト）は別売です。下記関連部品を参照ください。

関連部品

 ねじ・ボルト
　カテゴリページ六角穴付ボルト(キャップボルト)
　代表商品六角穴付ボルト
－ステンレス－
【1～10個入り】		六角穴付ボルト
－鉄・単品販売－		六角穴付ボルト
三価クロメート
-単品・小箱-
　画像

型番リスト

表示件数
  • 1
    • 型番
    UAC-20X100-AL
    UAC-20X100-BK
    UAC-20X100-BL
    UAC-20X112-AL
    UAC-20X112-BK
    UAC-20X112-BL
    UAC-20X128-AL
    UAC-20X128-BK
    UAC-20X128-BL
    UAC-20X160-AL
    UAC-20X160-BK
    UAC-20X160-BL
    UAC-26X116-AL
    UAC-26X116-BK
    UAC-26X116-BL
    UAC-26X132-AL
    UAC-26X132-BK
    UAC-26X132-BL
    UAC-26X164-AL
    UAC-26X164-BK
    UAC-26X164-BL
    UAC-26X196-AL
    UAC-26X196-BK
    UAC-26X196-BL

    取付ピッチ【範囲選択】

    (mm)

    ピッチ

    (mm)

    取付高さ【範囲選択】

    (mm)

    高さ

    (mm)

    グリップ太さ【範囲選択】

    (mm)

    グリップ太さ

    (mm)

    本体 表面処理

    		RoHS?最小発注数量
    ～100
    100
    45.1～50
    49
    15.1～20
    20
    アルマイト
    10
    1個
    ～100
    100
    45.1～50
    49
    15.1～20
    20
    静電塗装
    10
    1個
    ～100
    100
    45.1～50
    49
    15.1～20
    20
    バレル研磨
    10
    1個
    101～150
    112
    45.1～50
    49
    15.1～20
    20
    アルマイト
    10
    1個
    101～150
    112
    45.1～50
    49
    15.1～20
    20
    静電塗装
    10
    1個
    101～150
    112
    45.1～50
    49
    15.1～20
    20
    バレル研磨
    10
    1個
    101～150
    128
    50.1～55
    51
    15.1～20
    20
    アルマイト
    10
    1個
    101～150
    128
    50.1～55
    51
    15.1～20
    20
    静電塗装
    10
    1個
    101～150
    128
    50.1～55
    51
    15.1～20
    20
    バレル研磨
    10
    1個
    151～200
    160
    50.1～55
    51
    15.1～20
    20
    アルマイト
    10
    1個
    151～200
    160
    50.1～55
    51
    15.1～20
    20
    静電塗装
    10
    1個
    151～200
    160
    50.1～55
    51
    15.1～20
    20
    バレル研磨
    10
    1個
    101～150
    116
    50.1～55
    55
    25.1～30
    26
    アルマイト
    10
    1個
    101～150
    116
    50.1～55
    55
    25.1～30
    26
    静電塗装
    10
    1個
    101～150
    116
    50.1～55
    55
    25.1～30
    26
    バレル研磨
    10
    1個
    101～150
    132
    50.1～55
    55
    25.1～30
    26
    アルマイト
    10
    1個
    101～150
    132
    50.1～55
    55
    25.1～30
    26
    静電塗装
    10
    1個
    101～150
    132
    50.1～55
    55
    25.1～30
    26
    バレル研磨
    10
    1個
    151～200
    164
    55.1～70
    57
    25.1～30
    26
    アルマイト
    10
    1個
    151～200
    164
    55.1～70
    57
    25.1～30
    26
    静電塗装
    10
    1個
    151～200
    164
    55.1～70
    57
    25.1～30
    26
    バレル研磨
    10
    1個
    151～200
    196
    55.1～70
    57
    25.1～30
    26
    アルマイト
    10
    1個
    151～200
    196
    55.1～70
    57
    25.1～30
    26
    静電塗装
    10
    1個
    151～200
    196
    55.1～70
    57
    25.1～30
    26
    バレル研磨
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,788円
    ( 3,067円 )
    在庫品1日目当日出荷可能
    2,448円
    ( 2,693円 )
    在庫品1日目当日出荷可能
    2,425円
    ( 2,668円 )
    在庫品1日目当日出荷可能
    3,390円
    ( 3,729円 )
    在庫品1日目当日出荷可能
    2,462円
    ( 2,708円 )
    在庫品1日目当日出荷可能
    2,702円
    ( 2,972円 )
    在庫品1日目当日出荷可能
    3,547円
    ( 3,902円 )
    在庫品1日目当日出荷可能
    3,127円
    ( 3,440円 )
    在庫品1日目当日出荷可能
    2,626円
    ( 2,889円 )
    在庫品1日目当日出荷可能
    3,777円
    ( 4,155円 )
    在庫品1日目当日出荷可能
    3,358円
    ( 3,694円 )
    在庫品1日目当日出荷可能
    2,999円
    ( 3,299円 )
    在庫品1日目当日出荷可能
    3,719円
    ( 4,091円 )
    在庫品1日目当日出荷可能
    3,161円
    ( 3,477円 )
    在庫品1日目当日出荷可能
    2,351円
    ( 2,586円 )
    在庫品1日目当日出荷可能
    3,597円
    ( 3,957円 )
    在庫品1日目当日出荷可能
    3,112円
    ( 3,423円 )
    在庫品1日目当日出荷可能
    2,368円
    ( 2,605円 )
    在庫品1日目当日出荷可能
    4,102円
    ( 4,512円 )
    在庫品1日目当日出荷可能
    3,466円
    ( 3,813円 )
    在庫品1日目当日出荷可能
    2,662円
    ( 2,928円 )
    在庫品1日目当日出荷可能
    4,498円
    ( 4,948円 )
    在庫品1日目当日出荷可能
    3,913円
    ( 4,304円 )
    在庫品1日目当日出荷可能
    2,954円
    ( 3,249円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・前面から取りつける取っ手です。
    ・取手の太さは、20mm・26mmの2種類があります。
    ・六角穴付きボルト（M6）を使用して取りつけます。
    ・握りやすく、力がかかりやすい形状です。
    ・UAC-20 ねじ径：M5。
    ・UAC-26 ねじ径 ：M6。
    ・静電塗装は、傷がつきにくいつや消しタイプ。高級感のある外観です。
    【用途】
    ・ドアやパネルなどの持ち手として。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    アルミキャビネット取っ手 UACのレビュー
    4平均満足度：4.01件のレビュー
    扉及びカバー部に対する操作用取っ手として
    4
    満足度：4.02019/12/20
    外販設備付帯の扉及びカバー部に対する操作用取っ手として利用しています。実装の簡便性や良好なグリップ感、見栄え等が気に入っ...もっと読む
    0人が参考にしています。
    1件全て見る
