六角穴付ボルト 三価クロメート-単品・小箱-【1～1000個入り】
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
未確定：候補が208型番あります。

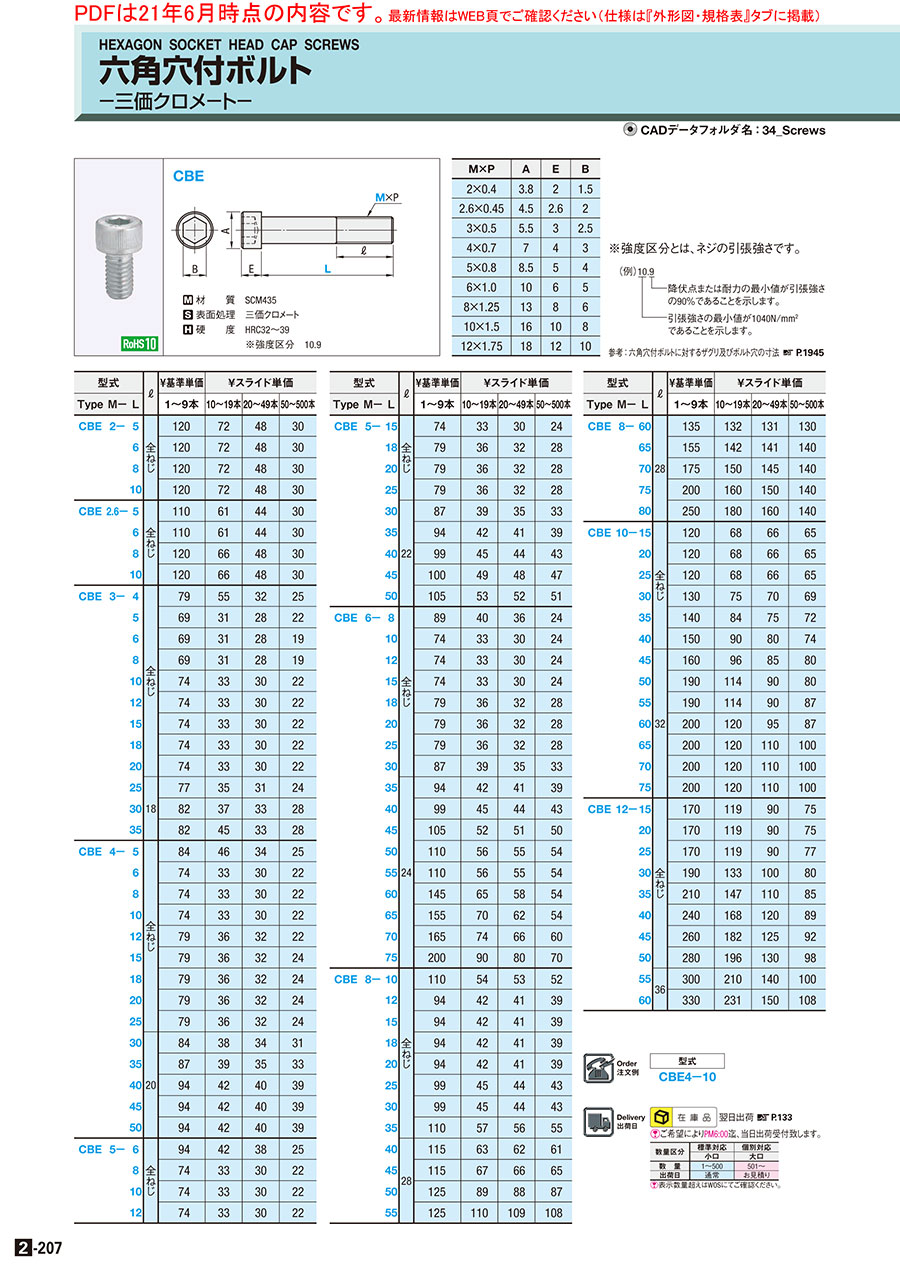

外形図・規格表
外形図
CBE
[ M ]材 質 SCM435
[ S ]表面処理 三価クロメート
[ H ]硬 度 HRC32〜39
※強度区分 10.9
[ S ]表面処理 三価クロメート
[ H ]硬 度 HRC32〜39
※強度区分 10.9
[ ! ]BOX−CBEは箱販売、CBEは単品販売となります。
規格表
| 型式 |
| CBE4−10 BOX-CBE3-4 |
| M×P | A | E | B |
| 2×0.4 | 3.8 | 2 | 1.5 |
| 2.6×0.45 | 4.5 | 2.6 | 2 |
| 3×0.5 | 5.5 | 3 | 2.5 |
| 4×0.7 | 7 | 4 | 3 |
| 5×0.8 | 8.5 | 5 | 4 |
| 6×1.0 | 10 | 6 | 5 |
| 8×1.25 | 13 | 8 | 6 |
| 10×1.5 | 16 | 10 | 8 |
| 12×1.75 | 18 | 12 | 10 |
L寸公差
[ ! ]JIS B 1176に準拠。
| 寸法区分 | 公差 (㎜) | |
| を超え | 以下 | |
| 5 | 6 | ±0.24 |
| 8 | 10 | ±0.29 |
| 12 | 16 | ±0.35 |
| 20 | 30 | ±0.42 |
| 35 | 50 | ±0.5 |
| 60 | 80 | ±0.6 |
| 90 | 120 | ±0.7 |
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | ￥基準単価 | ￥スライド単価 | ||||
| Ｔｙｐｅ | Ｍ− | Ｌ | 1～9本 | 10～19本 | 20～49本 | 50～500本 | |
| CBE | 2− | 5 | 全ねじ | 121 | 73 | 48 | 30 |
| 6 | 121 | 73 | 48 | 30 | |||
| 8 | 121 | 73 | 48 | 30 | |||
| 10 | 121 | 73 | 48 | 30 | |||
| CBE | 2.6− | 5 | 全ねじ | 111 | 62 | 44 | 30 |
| 6 | 111 | 62 | 44 | 30 | |||
| 8 | 121 | 67 | 48 | 30 | |||
| 10 | 121 | 67 | 48 | 30 | |||
| CBE | 3− | 4 | 全ねじ | 80 | 56 | 32 | 25 |
| 5 | 70 | 31 | 28 | 28 | |||
| 6 | 80 | 36 | 32 | 22 | |||
| 8 | 80 | 36 | 32 | 22 | |||
| 10 | 75 | 33 | 30 | 22 | |||
| 12 | 75 | 33 | 30 | 22 | |||
| 15 | 75 | 33 | 30 | 22 | |||
| 18 | 75 | 33 | 30 | 22 | |||
| 20 | 75 | 33 | 30 | 22 | |||
| 25 | 18 | 78 | 35 | 31 | 24 | ||
| 30 | 83 | 37 | 33 | 28 | |||
| 35 | 83 | 46 | 33 | 28 | |||
| CBE | 4− | 5 | 全ねじ | 85 | 47 | 34 | 25 |
| 6 | 75 | 33 | 30 | 22 | |||
| 8 | 85 | 38 | 34 | 25 | |||
| 10 | 85 | 38 | 34 | 25 | |||
| 12 | 90 | 41 | 36 | 25 | |||
| 15 | 90 | 41 | 36 | 27 | |||
| 18 | 80 | 36 | 32 | 24 | |||
| 20 | 80 | 36 | 32 | 24 | |||
| 25 | 80 | 36 | 32 | 24 | |||
| 30 | 20 | 85 | 38 | 34 | 31 | ||
| 35 | 88 | 39 | 35 | 33 | |||
| 40 | 95 | 42 | 40 | 40 | |||
| 45 | 95 | 42 | 40 | 40 | |||
| 50 | 95 | 42 | 40 | 40 | |||
| CBE | 5− | 6 | 全ねじ | 95 | 42 | 38 | 25 |
| 8 | 75 | 33 | 30 | 22 | |||
| 10 | 85 | 38 | 34 | 25 | |||
| 12 | 85 | 38 | 34 | 25 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | ￥基準単価 | ￥スライド単価 | ||||
| Ｔｙｐｅ | Ｍ− | Ｌ | 1～9本 | 10～19本 | 20～49本 | 50～500本 | |
| CBE | 5− | 15 | 全ねじ | 85 | 38 | 34 | 28 |
| 18 | 80 | 36 | 32 | 28 | |||
| 20 | 80 | 36 | 32 | 28 | |||
| 25 | 80 | 36 | 32 | 28 | |||
| 30 | 22 | 88 | 39 | 35 | 33 | ||
| 35 | 95 | 42 | 41 | 39 | |||
| 40 | 100 | 45 | 44 | 44 | |||
| 45 | 101 | 49 | 48 | 48 | |||
| 50 | 106 | 54 | 52 | 52 | |||
| CBE | 6− | 8 | 全ねじ | 90 | 40 | 36 | 24 |
| 10 | 85 | 38 | 34 | 28 | |||
| 12 | 85 | 38 | 34 | 28 | |||
| 15 | 85 | 38 | 34 | 28 | |||
| 18 | 80 | 36 | 32 | 28 | |||
| 20 | 90 | 41 | 36 | 32 | |||
| 25 | 80 | 36 | 32 | 28 | |||
| 30 | 88 | 39 | 35 | 33 | |||
| 35 | 24 | 95 | 42 | 41 | 39 | ||
| 40 | 100 | 45 | 44 | 44 | |||
| 45 | 106 | 52 | 51 | 51 | |||
| 50 | 111 | 57 | 55 | 55 | |||
| 55 | 111 | 57 | 55 | 55 | |||
| 60 | 146 | 65 | 58 | 54 | |||
| 65 | 157 | 71 | 63 | 55 | |||
| 70 | 167 | 75 | 67 | 61 | |||
| 75 | 202 | 91 | 81 | 71 | |||
| CBE | 8− | 10 | 全ねじ | 111 | 54 | 53 | 53 |
| 12 | 95 | 42 | 41 | 39 | |||
| 15 | 105 | 47 | 46 | 44 | |||
| 18 | 95 | 42 | 41 | 39 | |||
| 20 | 105 | 47 | 46 | 44 | |||
| 25 | 100 | 45 | 44 | 44 | |||
| 30 | 101 | 46 | 45 | 45 | |||
| 35 | 112 | 58 | 57 | 57 | |||
| 40 | 28 | 117 | 64 | 63 | 63 | ||
| 45 | 117 | 68 | 67 | 67 | |||
| 50 | 127 | 90 | 89 | 89 | |||
| 55 | 127 | 112 | 111 | 111 | |||
・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
| 型式 | ℓ | ￥基準単価 | ￥スライド単価 | ||||
| Ｔｙｐｅ | Ｍ− | Ｌ | 1～9本 | 10～19本 | 20～49本 | 50～500本 | |
| CBE | 8− | 60 | 28 | 137 | 134 | 133 | 133 |
| 65 | 158 | 145 | 144 | 144 | |||
| 70 | 178 | 153 | 147 | 142 | |||
| 75 | 202 | 162 | 152 | 141 | |||
| 80 | 253 | 182 | 162 | 142 | |||
| CBE | 10− | 15 | 全ねじ | 122 | 69 | 67 | 67 |
| 20 | 122 | 69 | 67 | 67 | |||
| 25 | 122 | 69 | 67 | 67 | |||
| 30 | 132 | 76 | 71 | 71 | |||
| 35 | 142 | 85 | 76 | 73 | |||
| 40 | 153 | 92 | 82 | 75 | |||
| 45 | 32 | 163 | 98 | 87 | 82 | ||
| 50 | 193 | 116 | 91 | 81 | |||
| 55 | 193 | 116 | 91 | 88 | |||
| 60 | 203 | 122 | 96 | 88 | |||
| 65 | 204 | 122 | 112 | 102 | |||
| 70 | 204 | 122 | 112 | 102 | |||
| 75 | 204 | 122 | 112 | 102 | |||
| CBE | 12− | 15 | 全ねじ | 172 | 120 | 91 | 76 |
| 20 | 173 | 121 | 92 | 76 | |||
| 25 | 173 | 121 | 92 | 78 | |||
| 30 | 193 | 135 | 102 | 81 | |||
| 35 | 213 | 149 | 112 | 86 | |||
| 40 | 244 | 171 | 122 | 90 | |||
| 45 | 264 | 185 | 127 | 93 | |||
| 50 | 284 | 199 | 132 | 99 | |||
| 55 | 36 | 304 | 213 | 142 | 101 | ||
| 60 | 335 | 234 | 152 | 110 | |||
関連リンク
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
クリーン洗浄・梱包済みでお届けします
|
|---|
24,313円 ( 26,744円 ) | 在庫品1日目当日出荷可能 |
|
24,313円 ( 26,744円 ) | 在庫品1日目当日出荷可能 |
|
24,313円 ( 26,744円 ) | 在庫品1日目当日出荷可能 |
|
24,313円 ( 26,744円 ) | 在庫品1日目当日出荷可能 |
|
24,326円 ( 26,759円 ) | 在庫品1日目当日出荷可能 |
|
24,326円 ( 26,759円 ) | 在庫品1日目当日出荷可能 |
|
24,339円 ( 26,773円 ) | 在庫品1日目当日出荷可能 |
|
24,339円 ( 26,773円 ) | 在庫品1日目当日出荷可能 |
|
8,920円 ( 9,812円 ) | 在庫品1日目当日出荷可能 |
|
8,920円 ( 9,812円 ) | 在庫品1日目当日出荷可能 |
|
8,926円 ( 9,819円 ) | 在庫品1日目当日出荷可能 |
|
8,926円 ( 9,819円 ) | 在庫品1日目当日出荷可能 |
|
8,933円 ( 9,826円 ) | 在庫品1日目当日出荷可能 |
|
8,933円 ( 9,826円 ) | 在庫品1日目当日出荷可能 |
|
8,933円 ( 9,826円 ) | 在庫品1日目当日出荷可能 |
|
8,946円 ( 9,841円 ) | 在庫品1日目当日出荷可能 |
|
8,946円 ( 9,841円 ) | 在庫品1日目当日出荷可能 |
|
9,759円 ( 10,735円 ) | 在庫品1日目当日出荷可能 |
|
11,365円 ( 12,502円 ) | 在庫品1日目当日出荷可能 |
|
11,372円 ( 12,509円 ) | 在庫品1日目当日出荷可能 |
|
10,146円 ( 11,161円 ) | 在庫品1日目当日出荷可能 |
|
8,946円 ( 9,841円 ) | 在庫品1日目当日出荷可能 |
|
8,952円 ( 9,847円 ) | 在庫品1日目当日出荷可能 |
|
8,959円 ( 9,855円 ) | 在庫品1日目当日出荷可能 |
|
8,965円 ( 9,862円 ) | 在庫品1日目当日出荷可能 |
|
9,772円 ( 10,749円 ) | 在庫品1日目当日出荷可能 |
|
9,778円 ( 10,756円 ) | 在庫品1日目当日出荷可能 |
|
9,785円 ( 10,764円 ) | 在庫品1日目当日出荷可能 |
|
9,804円 ( 10,784円 ) | 在庫品1日目当日出荷可能 |
|
5,054円 ( 5,559円 ) | 在庫品1日目当日出荷可能 |
|
5,395円 ( 5,935円 ) | 在庫品1日目当日出荷可能 |
|
12,720円 ( 13,992円 ) | 在庫品1日目当日出荷可能 |
|
12,736円 ( 14,010円 ) | 在庫品1日目当日出荷可能 |
|
6,373円 ( 7,010円 ) | 在庫品1日目当日出荷可能 |
|
8,148円 ( 8,963円 ) | 在庫品1日目当日出荷可能 |
|
7,193円 ( 7,912円 ) | 在庫品1日目当日出荷可能 |
|
7,214円 ( 7,935円 ) | 在庫品1日目当日出荷可能 |
|
7,209円 ( 7,930円 ) | 在庫品1日目当日出荷可能 |
|
7,859円 ( 8,645円 ) | 在庫品1日目当日出荷可能 |
|
9,144円 ( 10,058円 ) | 在庫品1日目当日出荷可能 |
|
9,155円 ( 10,071円 ) | 在庫品1日目当日出荷可能 |
|
9,176円 ( 10,094円 ) | 在庫品1日目当日出荷可能 |
|
5,418円 ( 5,960円 ) | 在庫品1日目当日出荷可能 |
|
6,389円 ( 7,028円 ) | 在庫品1日目当日出荷可能 |
|
7,059円 ( 7,765円 ) | 在庫品1日目当日出荷可能 |
|
7,707円 ( 8,478円 ) | 在庫品1日目当日出荷可能 |
|
8,377円 ( 9,215円 ) | 在庫品1日目当日出荷可能 |
|
9,830円 ( 10,813円 ) | 在庫品1日目当日出荷可能 |
|
3,948円 ( 4,343円 ) | 在庫品1日目当日出荷可能 |
|
3,950円 ( 4,345円 ) | 在庫品1日目当日出荷可能 |
|
3,961円 ( 4,357円 ) | 在庫品1日目当日出荷可能 |
|
4,596円 ( 5,056円 ) | 在庫品1日目当日出荷可能 |
|
4,604円 ( 5,064円 ) | 在庫品1日目当日出荷可能 |
|
4,617円 ( 5,079円 ) | 在庫品1日目当日出荷可能 |
|
5,452円 ( 5,997円 ) | 在庫品1日目当日出荷可能 |
|
6,425円 ( 7,068円 ) | 在庫品1日目当日出荷可能 |
|
7,101円 ( 7,811円 ) | 在庫品1日目当日出荷可能 |
|
8,254円 ( 9,079円 ) | 在庫品1日目当日出荷可能 |
|
8,909円 ( 9,800円 ) | 在庫品1日目当日出荷可能 |
|
4,463円 ( 4,909円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
材質SCM435、表面処理三価クロメートのボルトです。
サイズはM２～M1２。
少量の場合は1個から出荷大量使用、在庫する際は小箱買いがお得です。
表面処理：三価クロメートの表面処理は、シルバー色となります。
ご注意
- こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。
- ご希望の寸法、材質が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
- 当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
納期・価格
概要・仕様
仕様・概要
※強度区分とは、ネジの引張強さです。
（例）10.9
降伏点または耐力の最小値が引張強さ
の90％であることを示します。
引張強さの最小値が1040N/mm2
であることを示します。
参考：六角穴付ボルトに対するザグリ及びボルト穴の寸法 >>こちら
（例）10.9
降伏点または耐力の最小値が引張強さ
の90％であることを示します。
引張強さの最小値が1040N/mm2
であることを示します。
参考：六角穴付ボルトに対するザグリ及びボルト穴の寸法 >>こちら
