エナジーチェーン 大型スリット開閉式（EZチェーン） E300／Z300型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納するケーブルキャリア。【特長】・外周側スリット（切れ目）タイプとなり...
詳細を確認- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

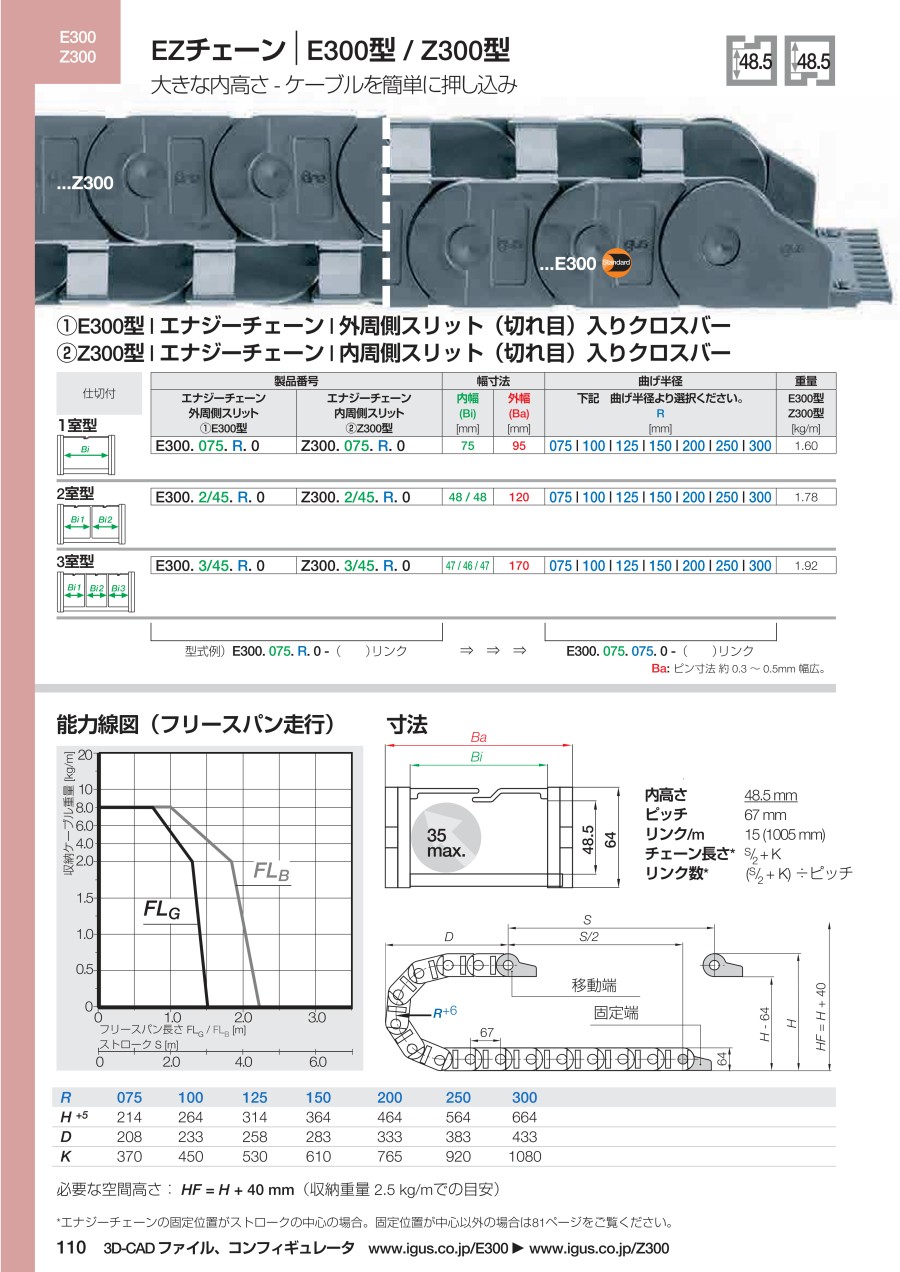

外形図
製品仕様
- 内のり高さ：48.5mm
- ピッチ：67mm
- リンク/m：15（1,005mm）
- チェーン長さ※：S/2+K
- リンク数※：（S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
| R | 075 | 100 | 125 | 150 | 200 | 250 | 300 |
|---|---|---|---|---|---|---|---|
| H+5 | 214 | 264 | 314 | 364 | 464 | 564 | 664 |
| D | 208 | 233 | 258 | 283 | 333 | 383 | 433 |
| K | 370 | 450 | 530 | 610 | 765 | 920 | 1,080 |
必要な空間高さ：HF=H+40mm（収納重量2.5kg/mでの目安）
規格表
| 仕切付 | 型番 （外周側スリット入りクロスバー） | Bi ［mm］ | Ba ［mm］ | R 曲げ半径 ［mm］ | 重量 ［kg/m］ | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 1室型 | E300.075.R.0 | 75 | 95 | 075 | 100 | 125 | 150 | 200 | 250 | 300 | ～1.60 |
| 2室型 | E300.2/45.R.0 | 48／48 | 120 | 075 | 100 | 125 | 150 | 200 | 250 | 300 | ～1.78 |
| 3室型 | E300.3/45.R.0 | 47／46／47 | 170 | 075 | 100 | 125 | 150 | 200 | 250 | 300 | ～1.92 |
商品特長詳細
E300／Z300型-チェーン、内・外径側から収納
- 1.捻れの動きに対応
- 2.太いピボット-長寿命
- 3.ケーブルを傷つけない内部構造
- 4.取付ブラケット、統合型ケーブルクランプ付も可能
- 5.内・外周側から収納（内周側：Zタイプ、外周側：Eタイプ）
- 6.収納が非常に簡単
- 7.内部の仕切りが可能
- 8.1～3室システム 納品可（射出成形一体型の複数室システム 、ケーブルの別々の収納に）
- 9.「ボタン式」構造でリンクをしっかり保持
能力線図（フリースパン走行）
X軸：フリースパン長さ（m） FLB／FLG
Y軸：収納ケーブル重量（kg/m）
下部目盛り：ストロークS（m）
FLB=ベント走行（たわみが許容範囲内）
FLG=水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
787円 ( 866円 ) | 在庫品1日目当日出荷可能 |
5,135円 ( 5,649円 ) | 在庫品1日目当日出荷可能 |
1,194円 ( 1,313円 ) | 在庫品1日目当日出荷可能 |
5,403円 ( 5,943円 ) | 在庫品1日目当日出荷可能 |
1,627円 ( 1,790円 ) | 在庫品1日目当日出荷可能 |
6,138円 ( 6,752円 ) | 在庫品1日目当日出荷可能 |
2,169円 ( 2,386円 ) | 在庫品1日目当日出荷可能 |
6,873円 ( 7,560円 ) | 在庫品1日目当日出荷可能 |
2,712円 ( 2,983円 ) | 在庫品1日目当日出荷可能 |
7,609円 ( 8,370円 ) | 在庫品1日目当日出荷可能 |
3,254円 ( 3,579円 ) | 在庫品1日目当日出荷可能 |
8,344円 ( 9,178円 ) | 在庫品1日目当日出荷可能 |
3,796円 ( 4,176円 ) | 在庫品1日目当日出荷可能 |
9,080円 ( 9,988円 ) | 在庫品1日目当日出荷可能 |
4,338円 ( 4,772円 ) | 在庫品1日目当日出荷可能 |
9,815円 ( 10,797円 ) | 在庫品1日目当日出荷可能 |
4,881円 ( 5,369円 ) | 在庫品1日目当日出荷可能 |
10,550円 ( 11,605円 ) | 在庫品1日目当日出荷可能 |
6,591円 ( 7,250円 ) | 在庫品1日目当日出荷可能 |
11,286円 ( 12,415円 ) | 在庫品1日目当日出荷可能 |
6,563円 ( 7,219円 ) | 在庫品1日目当日出荷可能 |
12,022円 ( 13,224円 ) | 在庫品1日目当日出荷可能 |
6,507円 ( 7,158円 ) | 在庫品1日目当日出荷可能 |
12,757円 ( 14,033円 ) | 在庫品1日目当日出荷可能 |
7,049円 ( 7,754円 ) | 在庫品1日目当日出荷可能 |
13,491円 ( 14,840円 ) | 在庫品1日目当日出荷可能 |
7,592円 ( 8,351円 ) | 在庫品1日目当日出荷可能 |
14,228円 ( 15,651円 ) | 在庫品1日目当日出荷可能 |
8,134円 ( 8,947円 ) | 在庫品1日目当日出荷可能 |
14,963円 ( 16,459円 ) | 在庫品1日目当日出荷可能 |
8,677円 ( 9,545円 ) | 在庫品1日目当日出荷可能 |
15,697円 ( 17,267円 ) | 在庫品1日目当日出荷可能 |
9,218円 ( 10,140円 ) | 在庫品1日目当日出荷可能 |
16,433円 ( 18,076円 ) | 在庫品1日目当日出荷可能 |
9,761円 ( 10,737円 ) | 在庫品1日目当日出荷可能 |
17,168円 ( 18,885円 ) | 在庫品1日目当日出荷可能 |
10,302円 ( 11,332円 ) | 在庫品1日目当日出荷可能 |
17,904円 ( 19,694円 ) | 在庫品1日目当日出荷可能 |
10,846円 ( 11,931円 ) | 在庫品1日目当日出荷可能 |
18,639円 ( 20,503円 ) | 在庫品1日目当日出荷可能 |
11,387円 ( 12,526円 ) | 在庫品1日目当日出荷可能 |
19,375円 ( 21,313円 ) | 在庫品1日目当日出荷可能 |
11,929円 ( 13,122円 ) | 在庫品1日目当日出荷可能 |
20,111円 ( 22,122円 ) | 在庫品1日目当日出荷可能 |
12,472円 ( 13,719円 ) | 在庫品1日目当日出荷可能 |
20,845円 ( 22,930円 ) | 在庫品1日目当日出荷可能 |
13,014円 ( 14,315円 ) | 在庫品1日目当日出荷可能 |
21,580円 ( 23,738円 ) | 在庫品1日目当日出荷可能 |
13,557円 ( 14,913円 ) | 在庫品1日目当日出荷可能 |
22,318円 ( 24,550円 ) | 在庫品1日目当日出荷可能 |
14,099円 ( 15,509円 ) | 在庫品1日目当日出荷可能 |
23,053円 ( 25,358円 ) | 在庫品1日目当日出荷可能 |
14,641円 ( 16,105円 ) | 在庫品1日目当日出荷可能 |
23,788円 ( 26,167円 ) | 在庫品1日目当日出荷可能 |
15,184円 ( 16,702円 ) | 在庫品1日目当日出荷可能 |
24,522円 ( 26,974円 ) | 在庫品1日目当日出荷可能 |
15,726円 ( 17,299円 ) | 在庫品1日目当日出荷可能 |
25,260円 ( 27,786円 ) | 在庫品1日目当日出荷可能 |
16,267円 ( 17,894円 ) | 在庫品1日目当日出荷可能 |
25,992円 ( 28,591円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・外周側スリット（切れ目）タイプとなり、ケーブルを容易に収納可能。
・一体型設計で作業時間が短縮でき、リーズナブルな価格設定だが、高荷重の用途には不適。
・押し込み式ケーブル充填。
・くし歯型ケーブルクランプはスナップ式取付。
・ねじり走行可能（制限あり）。
・太いピボット径が耐久性を生み長寿命を実現。
・汚れを寄せ付けにくい外面形状。
・1室型、2室型、3室型の3タイプ対応可能。
【用途】
・充填が極めて簡単で、コネクタ付ハーネスケーブルの組み付けに最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
