エナジーチェーン 小型タイプ（E2マイクロ） 045型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納する非開閉のケーブルキャリア。【特長】・E2マイクロシリーズは小型の...
詳細を確認- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

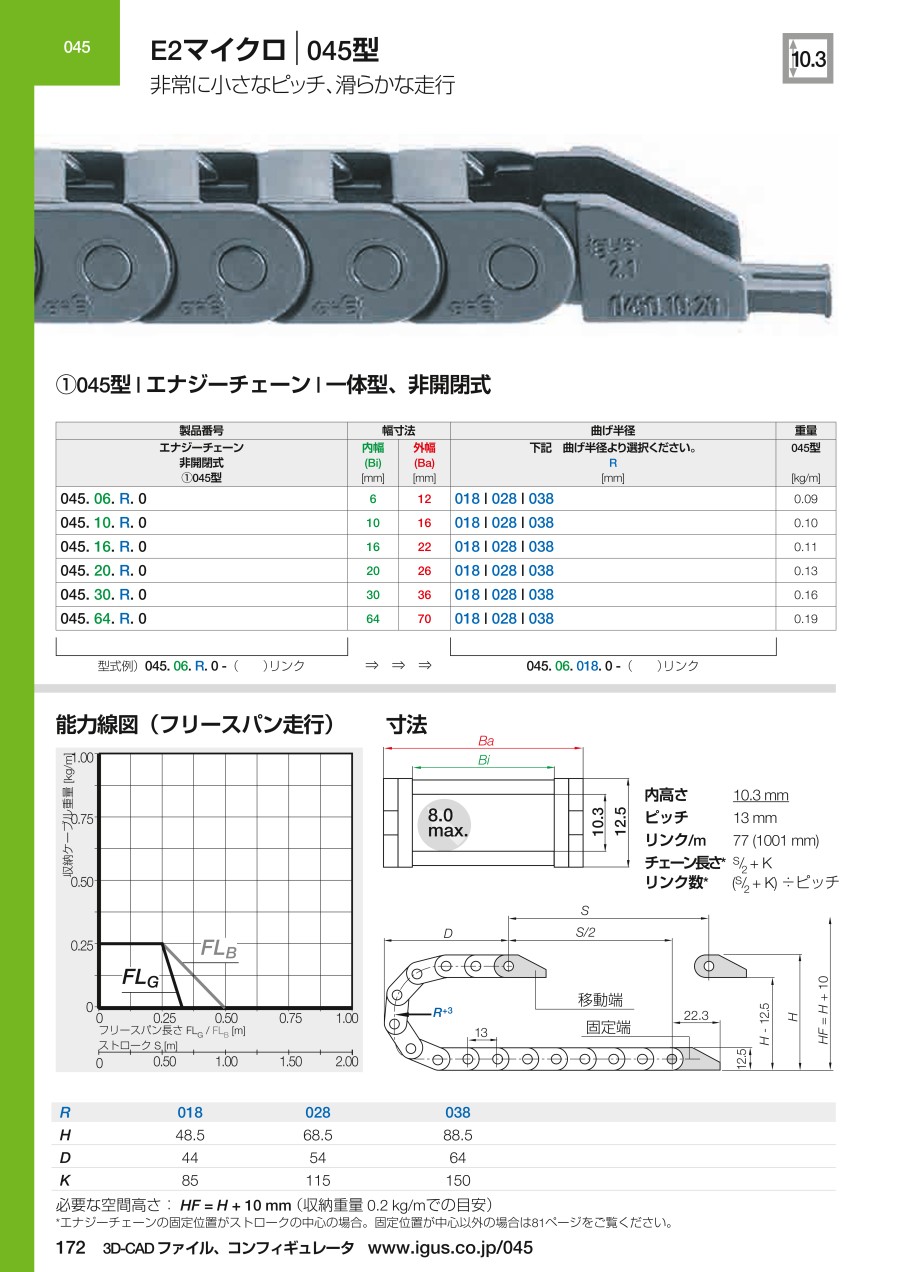

商品情報
外形図
製品仕様
- 内のり高さ：10.3mm
- ピッチ：13mm
- リンク/m：77（1,001mm）
- チェーン長さ※：S/2+K
- リンク数※：（S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
| R | 018 | 028 | 038 |
|---|---|---|---|
| H | 48.5 | 68.5 | 88.5 |
| D | 44 | 54 | 64 |
| K | 85 | 115 | 150 |
必要な空間高さ：HF=H+10mm（収納重量0.2kg/mでの目安）
規格表
| 型番（非開閉式） | Bi ［mm］ | Ba ［mm］ | R 曲げ半径 ［mm］ | 重量 ［kg/m］ | ||
|---|---|---|---|---|---|---|
| 045.06.R.0 | 6 | 12 | 018 | 028 | 038 | ～0.09 |
| 045.10.R.0 | 10 | 16 | 018 | 028 | 038 | ～0.10 |
| 045.16.R.0 | 16 | 22 | 018 | 028 | 038 | ～0.11 |
| 045.20.R.0 | 20 | 26 | 018 | 028 | 038 | ～0.13 |
| 045.30.R.0 | 30 | 36 | 018 | 028 | 038 | ～0.16 |
| 045.64.R.0 | 64 | 70 | 018 | 028 | 038 | ～0.１9 |
商品特長詳細
能力線図（フリースパン走行）
X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）
- FLB=ベント走行（たわみが許容範囲内）
- FLG=水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
詳細情報
基本情報
可動するケーブルやホースなどを収納する非開閉のケーブルキャリア。
【特長】
・E2マイクロシリーズは小型の一体型（非開閉）もしくは2パーツ構造の軽量タイプのエナジーチェーン。
・狭い空間で使用できる省スペース設計。
・最小曲げ半径。
・小さいピッチのため、低騒音、滑らかな走行。
・ねじり走行可能（制限あり）。
・汚れを寄せ付けにくい外面形状。
・取付ブラケット組付可能。
【用途】
・小型の各種産業機械に対して最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
