エナジーチェーン 外周側ジッパー開閉式 09型
- 通常単価(税別)
- -
- 税込単価
- -
可動するケーブルやホースなどを収納するケーブルキャリア。【特長】 ・外周側開閉タイプのジッパー式のため...
詳細を確認- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

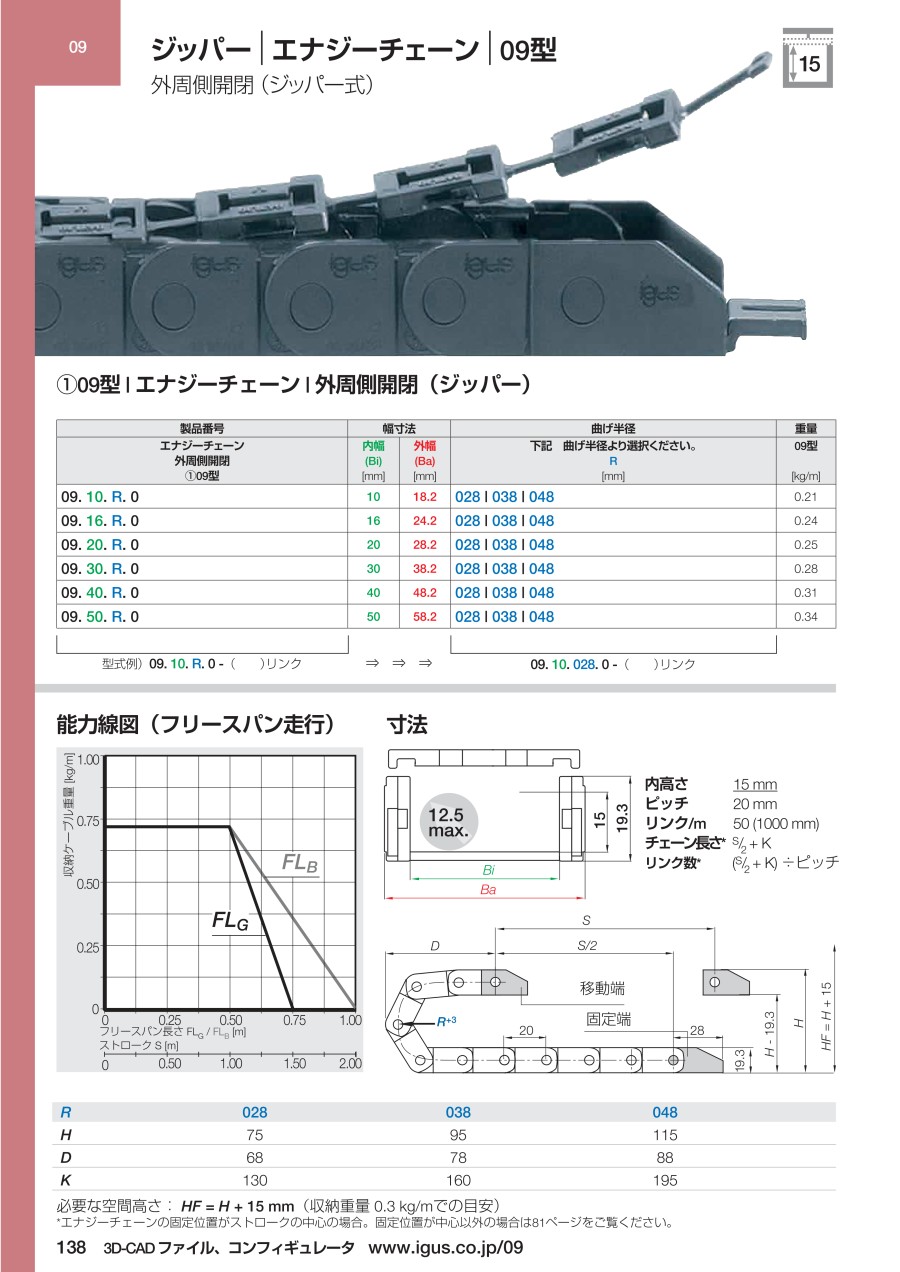

外形図
製品仕様
- 内のり高さ：15mm
- ピッチ：20mm
- リンク/m：50（1,000mm）
- チェーン長さ※：S/2+K
- リンク数※：（S/2+K）÷ピッチ
- ※ エナジーチェーンの固定位置がストロークの中心の場合。
- ケーブルクランプ付の取付ブラケットもあり。
- チューブタイプもあり。
| R | 028 | 038 | 048 |
|---|---|---|---|
| H | 75 | 95 | 115 |
| D | 68 | 78 | 88 |
| K | 130 | 160 | 195 |
必要な空間高さ：HF=H+15mm（収納重量0.3kg/mでの目安）
規格表
| 型番（外周側開閉） | Bi ［mm］ | Ba ［mm］ | R曲げ半径 ［mm］ | 重量 ［kg/m］ | ||
|---|---|---|---|---|---|---|
| 09.10.R.0 | 10 | 18.2 | 028 | 038 | 048 | ～0.21 |
| 09.16.R.0 | 16 | 24.2 | 028 | 038 | 048 | ～0.24 |
| 09.20.R.0 | 20 | 28.2 | 028 | 038 | 048 | ～0.25 |
| 09.30.R.0 | 30 | 38.2 | 028 | 038 | 048 | ～0.28 |
| 09.40.R.0 | 40 | 48.2 | 028 | 038 | 048 | ～0.31 |
| 09.50.R.0 | 50 | 58.2 | 028 | 038 | 048 | ～0.34 |
商品特長詳細
能力線図（フリースパン走行）
X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）
- FLB=ベント走行（たわみが許容範囲内）
- FLG=水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
| 注文停止中 |
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
可動するケーブルやホースなどを収納するケーブルキャリア。
【特長】
・外周側開閉タイプのジッパー式のため、ケーブルを容易に収納可能。
・実用的で機能的なジッパー型クロスバーにより、ケーブル配線時のクロスバー開閉時間が大幅に軽減。
・狭ピッチ、軽量かつ頑丈で弾性のあるジッパー型クロスバー及び堅牢なリンク構造。
・ジッパータイプのカバー部分はリンク毎に連結・取外し可能。
・小さいピッチのため、低騒音、滑らかな走行。
【用途】
・高い信頼性の必要な産業分野に最適。
ご注意
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
