エナジーチェーン 中型スリット開閉式（EZチェーン） Z200型
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

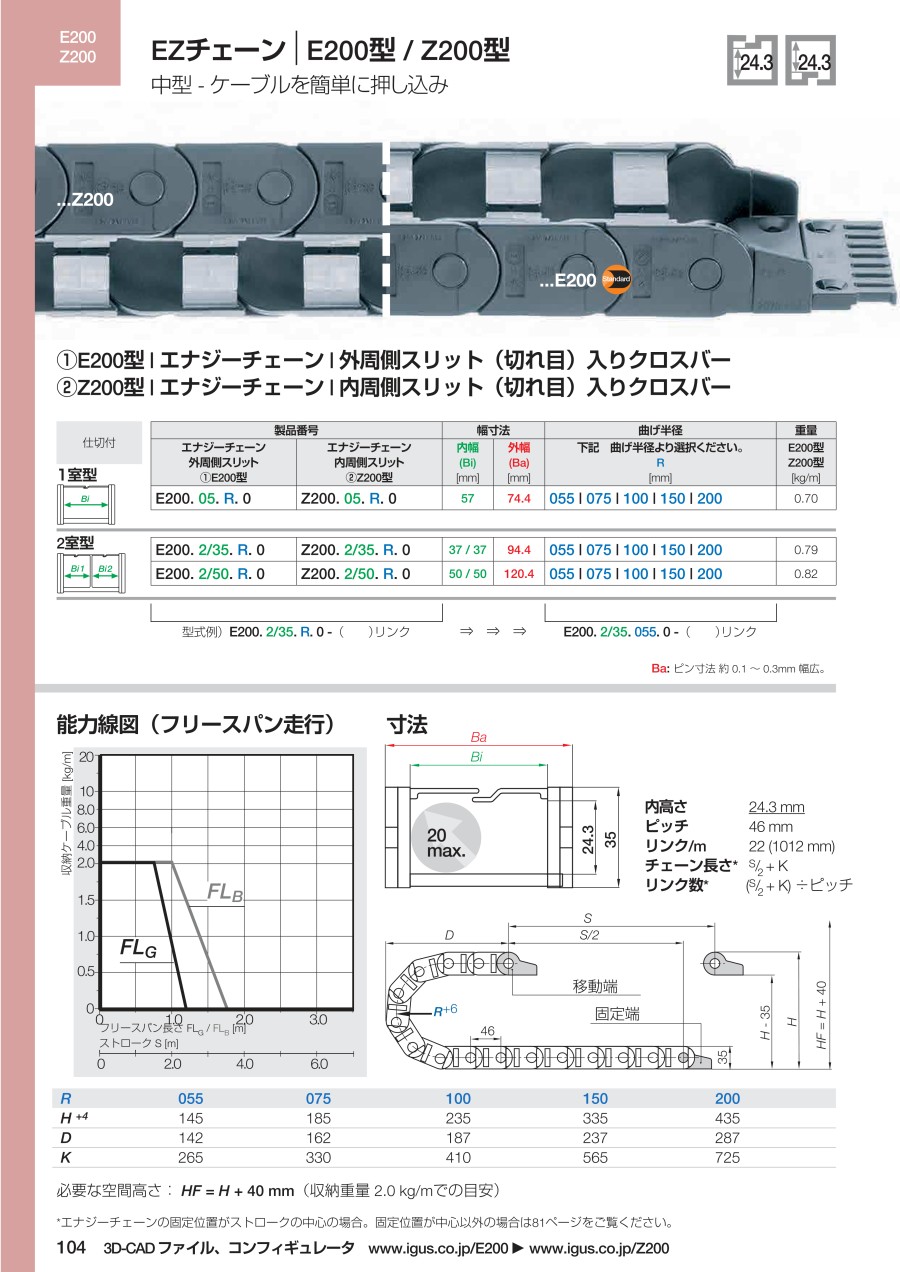

外形図
製品仕様
中型ケーブルを簡単に押し込み、ケーブルをしっかり保護。
- 内のり高さ：24.3mm
- ピッチ：46mm
- リンク/m：22（1,012mm）
- チェーン長さ※：S/2+K
- リンク数※：（S/2+K）÷ピッチ
※ エナジーチェーンの固定位置がストロークの中心の場合。
| R | 055 | 075 | 100 | 150 | 200 |
|---|---|---|---|---|---|
| H+4 | 145 | 185 | 235 | 335 | 435 |
| D | 142 | 162 | 187 | 237 | 287 |
| K | 265 | 330 | 410 | 565 | 725 |
必要な空間高さ：HF=H+40mm（収納重量2.5kg/mでの目安）
規格表
| 仕切付 | 型番 （内周側スリット入りクロスバー） | Bi ［mm］ | Ba ［mm］ | R 曲げ半径 ［mm］ | 重量 ［kg/m］ | ||||
|---|---|---|---|---|---|---|---|---|---|
| １室型 | Z200.05.R.0 | 57 | 74.4 | 055 | 075 | 100 | 150 | 200 | ～0.70 |
| 2室型 | Z200.2/35.R.0 | 37/37 | 94.4 | 055 | 075 | 100 | 150 | 200 | ～0.79 |
| Z200.2/50.R.0 | 50/50 | 120.4 | 055 | 075 | 100 | 150 | 200 | ～0.82 | |
Ba：ピン寸法 約0.1～0.3mm幅広
商品特長詳細
能力線図（フリースパン走行）
X軸：フリースパン長さ（m） FLB/FLG／Y軸：収納ケーブル重量（kg/m）／下部目盛り：ストロークS（m）
- FLB＝ベント走行（たわみが許容範囲内）
- FLG＝水平走行（推奨取付け方法）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
349円 ( 384円 ) | 在庫品1日目当日出荷可能 |
2,905円 ( 3,196円 ) | 在庫品1日目当日出荷可能 |
645円 ( 710円 ) | 在庫品1日目当日出荷可能 |
3,232円 ( 3,555円 ) | 在庫品1日目当日出荷可能 |
935円 ( 1,029円 ) | 在庫品1日目当日出荷可能 |
3,559円 ( 3,915円 ) | 在庫品1日目当日出荷可能 |
1,290円 ( 1,419円 ) | 在庫品1日目当日出荷可能 |
3,887円 ( 4,276円 ) | 在庫品1日目当日出荷可能 |
1,810円 ( 1,991円 ) | 在庫品1日目当日出荷可能 |
4,214円 ( 4,635円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
4,541円 ( 4,995円 ) | 在庫品1日目当日出荷可能 |
1,936円 ( 2,130円 ) | 在庫品1日目当日出荷可能 |
4,869円 ( 5,356円 ) | 在庫品1日目当日出荷可能 |
2,582円 ( 2,840円 ) | 在庫品1日目当日出荷可能 |
5,196円 ( 5,716円 ) | 在庫品1日目当日出荷可能 |
2,582円 ( 2,840円 ) | 在庫品1日目当日出荷可能 |
5,523円 ( 6,075円 ) | 在庫品1日目当日出荷可能 |
3,503円 ( 3,853円 ) | 在庫品1日目当日出荷可能 |
5,850円 ( 6,435円 ) | 在庫品1日目当日出荷可能 |
3,444円 ( 3,788円 ) | 在庫品1日目当日出荷可能 |
6,609円 ( 7,270円 ) | 在庫品1日目当日出荷可能 |
3,228円 ( 3,551円 ) | 在庫品1日目当日出荷可能 |
6,505円 ( 7,156円 ) | 在庫品1日目当日出荷可能 |
3,874円 ( 4,261円 ) | 在庫品1日目当日出荷可能 |
6,832円 ( 7,515円 ) | 在庫品1日目当日出荷可能 |
3,874円 ( 4,261円 ) | 在庫品1日目当日出荷可能 |
7,159円 ( 7,875円 ) | 在庫品1日目当日出荷可能 |
4,628円 ( 5,091円 ) | 在庫品1日目当日出荷可能 |
8,009円 ( 8,810円 ) | 在庫品1日目当日出荷可能 |
4,521円 ( 4,973円 ) | 在庫品1日目当日出荷可能 |
7,814円 ( 8,595円 ) | 在庫品1日目当日出荷可能 |
4,736円 ( 5,210円 ) | 在庫品1日目当日出荷可能 |
8,141円 ( 8,955円 ) | 在庫品1日目当日出荷可能 |
5,813円 ( 6,394円 ) | 在庫品1日目当日出荷可能 |
8,469円 ( 9,316円 ) | 在庫品1日目当日出荷可能 |
5,813円 ( 6,394円 ) | 在庫品1日目当日出荷可能 |
8,796円 ( 9,676円 ) | 在庫品1日目当日出荷可能 |
5,382円 ( 5,920円 ) | 在庫品1日目当日出荷可能 |
9,123円 ( 10,035円 ) | 在庫品1日目当日出荷可能 |
5,813円 ( 6,394円 ) | 在庫品1日目当日出荷可能 |
9,450円 ( 10,395円 ) | 在庫品1日目当日出荷可能 |
6,890円 ( 7,579円 ) | 在庫品1日目当日出荷可能 |
9,778円 ( 10,756円 ) | 在庫品1日目当日出荷可能 |
6,890円 ( 7,579円 ) | 在庫品1日目当日出荷可能 |
10,105円 ( 11,116円 ) | 在庫品1日目当日出荷可能 |
6,459円 ( 7,105円 ) | 在庫品1日目当日出荷可能 |
10,432円 ( 11,475円 ) | 在庫品1日目当日出荷可能 |
7,536円 ( 8,290円 ) | 在庫品1日目当日出荷可能 |
10,759円 ( 11,835円 ) | 在庫品1日目当日出荷可能 |
8,183円 ( 9,001円 ) | 在庫品1日目当日出荷可能 |
11,086円 ( 12,195円 ) | 在庫品1日目当日出荷可能 |
8,183円 ( 9,001円 ) | 在庫品1日目当日出荷可能 |
11,414円 ( 12,555円 ) | 在庫品1日目当日出荷可能 |
7,536円 ( 8,290円 ) | 在庫品1日目当日出荷可能 |
11,741円 ( 12,915円 ) | 在庫品1日目当日出荷可能 |
6,997円 ( 7,697円 ) | 在庫品1日目当日出荷可能 |
12,068円 ( 13,275円 ) | 在庫品1日目当日出荷可能 |
7,238円 ( 7,962円 ) | 在庫品1日目当日出荷可能 |
12,396円 ( 13,636円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
可動するケーブルやホースなどを収納する、汚れを寄せ付けにくい外面形状のケーブルキャリア。
【特長】
・内高さ：24.3mm、内幅：57mm／37mm×2室／50mm×2室。
・曲げ半径：R55／R75／R100／R150／R200、リンクピッチ：46mm。
・最大ストローク：1.5m、収納ケーブル重量：1.5kg/m（ストローク中央に固定端設置時の参考目安）。
・内周側にスリットがあり、ケーブルを押し入れることにより簡単収納、作業時間の短縮が可能。
・ねじり走行可能（制限あり）。
・充填が極めて簡単― コネクタ付ハーネスケーブルの組み付けに最適。
・太いピボット径が耐久性を生み長寿命を実現。
・1室型と2室型の2タイプ対応可能。
【用途】
・可動するケーブルやホースなどを収納する際に便利。
