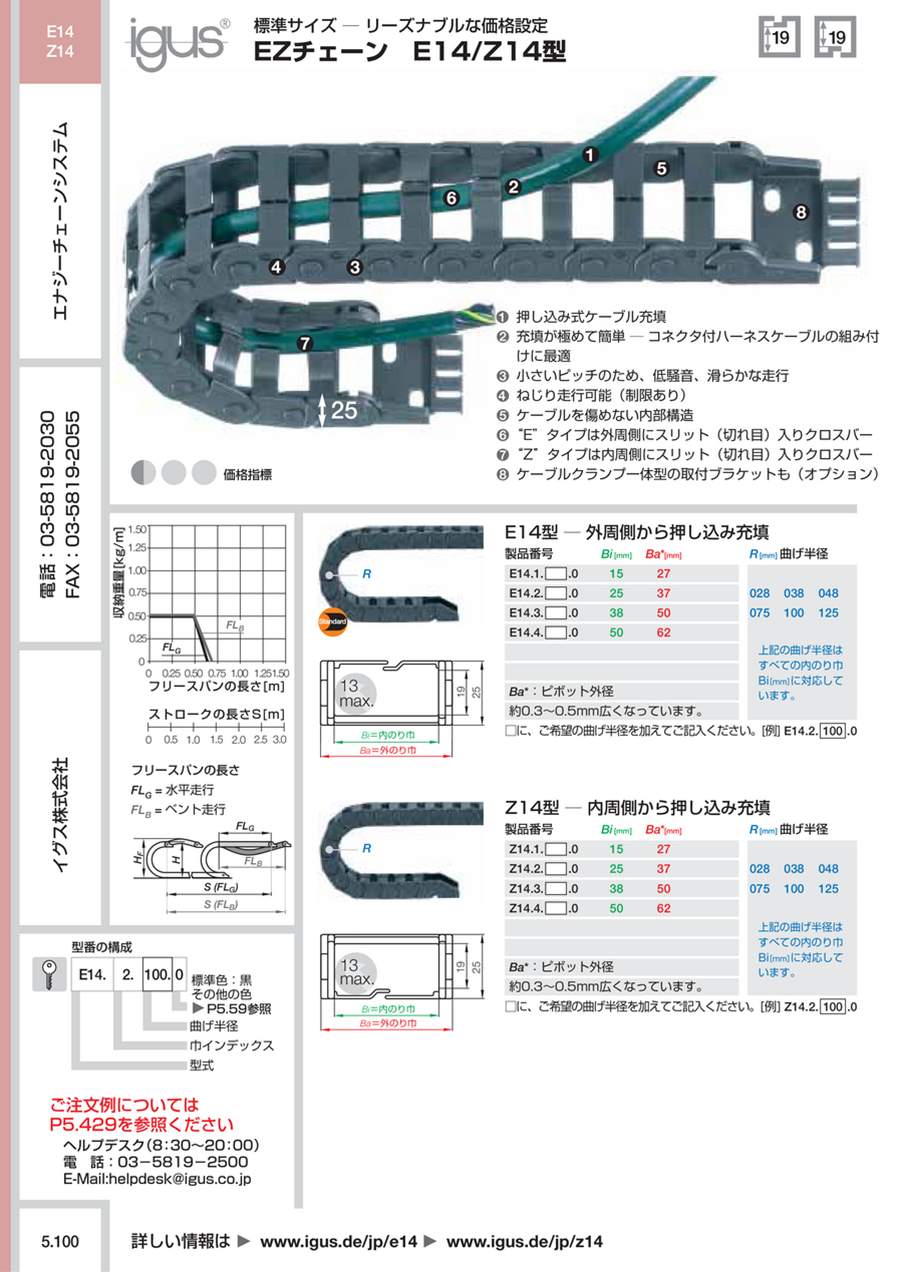

エナジーチェーン 中型スリット開閉式（EZチェーン） E14型
- 通常単価(税別)
- 165円～29,724円
- 税込単価
- 182円～32,696円
外周側スリットからケーブルを押し込むだけで、可動するケーブルやホースを収納できるケーブルキャリア。【特...
詳細を確認- 高荷重の用途には適しません。
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
簡単にケーブル収納ができるチェーン
長くて絡まりやすいケーブルをキレイに収納。ケーブルを傷めない内部構造。断線防止にも効果的。
この商品の外形図と寸法
必要な空間高さ： HF＝H+10mm（収納重量 0.2 kg/mて゛の目安）
ピッチ：30.5mm
リンク/m：33（1006.5mm）
チェーン長さ※：S/2+K
リンク数※（S/2+K）÷ピッチ
※エナシ゛ーチェーンの固定位置か゛ストロークの中心の場合。
規格表
| 外周側スリッ入りクロスバー | Bi[mm] | Ba[mm] | R曲げ半径[mm] | 重量[kg/m] | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| E14.1.R.0 | 15 | 27 | 028 | 038 | 048 | 075 | 100 | 125 | ～0.31 | |
| E14.2.R.0 | 25 | 37 | 028 | 038 | 048 | 075 | 100 | 125 | ～0.32 | |
| E14.3.R.0 | 38 | 50 | 028 | 038 | 048 | 075 | 100 | 125 | ～0.40 | |
| E14.4.R.0 | 50 | 62 | 028 | 038 | 048 | 075 | 100 | 125 | ～0.44 | |
Ba：ピン寸法 約0.3～0.5mm幅広
| R | 028 | 038 | 048 | 075 | 100 | 125 |
|---|---|---|---|---|---|---|
| H | 81 | 101 | 121 | 175 | 225 | 275 |
| D | 56 | 96 | 106 | 133 | 158 | 183 |
| K | 150 | 185 | 215 | 300 | 380 | 455 |
使用例
- 一般産業用機械
- クリーンルーム
- 電子機器
- 事務機
- 自動販売機
- 包装機械
- 工作機械
性能・試験情報
能力線図（フリースパン走行）
X軸 : フリースパン長さ（m） FLB/FLG
Y軸 : 収納ケーブル重量（kg/m）
下部目盛り : ストロークS（m）
FLB = ベント走行（たわみが許容範囲内）
FLG = 水平走行（推奨取付け方法)
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
194円 ( 213円 ) | 在庫品1日目当日出荷可能 |
1,636円 ( 1,800円 ) | 在庫品1日目当日出荷可能 |
296円 ( 326円 ) | 在庫品1日目当日出荷可能 |
1,736円 ( 1,910円 ) | 在庫品1日目当日出荷可能 |
405円 ( 446円 ) | 在庫品1日目当日出荷可能 |
1,776円 ( 1,954円 ) | 在庫品1日目当日出荷可能 |
540円 ( 594円 ) | 在庫品1日目当日出荷可能 |
1,941円 ( 2,135円 ) | 在庫品1日目当日出荷可能 |
743円 ( 817円 ) | 在庫品1日目当日出荷可能 |
2,105円 ( 2,316円 ) | 在庫品1日目当日出荷可能 |
810円 ( 891円 ) | 在庫品1日目当日出荷可能 |
2,270円 ( 2,497円 ) | 在庫品1日目当日出荷可能 |
945円 ( 1,040円 ) | 在庫品1日目当日出荷可能 |
2,435円 ( 2,679円 ) | 在庫品1日目当日出荷可能 |
1,180円 ( 1,298円 ) | 在庫品1日目当日出荷可能 |
2,600円 ( 2,860円 ) | 在庫品1日目当日出荷可能 |
1,117円 ( 1,229円 ) | 在庫品1日目当日出荷可能 |
2,765円 ( 3,042円 ) | 在庫品1日目当日出荷可能 |
1,636円 ( 1,800円 ) | 在庫品1日目当日出荷可能 |
3,114円 ( 3,425円 ) | 在庫品1日目当日出荷可能 |
1,361円 ( 1,497円 ) | 在庫品1日目当日出荷可能 |
3,094円 ( 3,403円 ) | 在庫品1日目当日出荷可能 |
1,351円 ( 1,486円 ) | 在庫品1日目当日出荷可能 |
3,889円 ( 4,278円 ) | 在庫品1日目当日出荷可能 |
1,463円 ( 1,609円 ) | 在庫品1日目当日出荷可能 |
3,424円 ( 3,766円 ) | 在庫品1日目当日出荷可能 |
1,576円 ( 1,734円 ) | 在庫品1日目当日出荷可能 |
3,589円 ( 3,948円 ) | 在庫品1日目当日出荷可能 |
1,688円 ( 1,857円 ) | 在庫品1日目当日出荷可能 |
3,991円 ( 4,390円 ) | 在庫品1日目当日出荷可能 |
1,801円 ( 1,981円 ) | 在庫品1日目当日出荷可能 |
4,402円 ( 4,842円 ) | 在庫品1日目当日出荷可能 |
1,913円 ( 2,104円 ) | 在庫品1日目当日出荷可能 |
4,083円 ( 4,491円 ) | 在庫品1日目当日出荷可能 |
2,026円 ( 2,229円 ) | 在庫品1日目当日出荷可能 |
4,248円 ( 4,673円 ) | 在庫品1日目当日出荷可能 |
2,139円 ( 2,353円 ) | 在庫品1日目当日出荷可能 |
4,413円 ( 4,854円 ) | 在庫品1日目当日出荷可能 |
2,251円 ( 2,476円 ) | 在庫品1日目当日出荷可能 |
4,578円 ( 5,036円 ) | 在庫品1日目当日出荷可能 |
2,364円 ( 2,600円 ) | 在庫品1日目当日出荷可能 |
4,743円 ( 5,217円 ) | 在庫品1日目当日出荷可能 |
2,476円 ( 2,724円 ) | 在庫品1日目当日出荷可能 |
5,152円 ( 5,667円 ) | 在庫品1日目当日出荷可能 |
2,589円 ( 2,848円 ) | 在庫品1日目当日出荷可能 |
5,072円 ( 5,579円 ) | 在庫品1日目当日出荷可能 |
2,701円 ( 2,971円 ) | 在庫品1日目当日出荷可能 |
5,237円 ( 5,761円 ) | 在庫品1日目当日出荷可能 |
2,814円 ( 3,095円 ) | 在庫品1日目当日出荷可能 |
5,672円 ( 6,239円 ) | 在庫品1日目当日出荷可能 |
2,926円 ( 3,219円 ) | 在庫品1日目当日出荷可能 |
5,567円 ( 6,124円 ) | 在庫品1日目当日出荷可能 |
3,039円 ( 3,343円 ) | 在庫品1日目当日出荷可能 |
5,732円 ( 6,305円 ) | 在庫品1日目当日出荷可能 |
3,151円 ( 3,466円 ) | 在庫品1日目当日出荷可能 |
6,269円 ( 6,896円 ) | 在庫品1日目当日出荷可能 |
3,264円 ( 3,590円 ) | 在庫品1日目当日出荷可能 |
6,061円 ( 6,667円 ) | 在庫品1日目当日出荷可能 |
3,376円 ( 3,714円 ) | 在庫品1日目当日出荷可能 |
6,226円 ( 6,849円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
外周側スリットからケーブルを押し込むだけで、可動するケーブルやホースを収納できるケーブルキャリア。
【特長】
・内高さ：19mm、内幅：15mm／25mm／38mm／50mm。
・曲げ半径：R28／R38／R48／R75／R100／R125、リンクピッチ：30.5mm。
・最大ストローク：1m、収納ケーブル重量：0.4kg/m（ストローク中央に固定端設置時の参考目安）。
・小さいピッチで、低騒音、滑らかな走行。
・ねじり走行可能（制限あり）。
・ケーブルを傷めない内部構造。
・押し込み式ケーブル充填。
【用途】
・充填が極めて簡単― コネクタ付ハーネスケーブルの組み付けに最適。
・作業時間の短縮にも便利。
ご注意
- 高荷重の用途には適しません。
- セット品としてご購入希望の際に、絞り込み条件の取付ブラケットを選択する必要がございます。ご選択されていない場合、リンク本体のみのご受注になります。
