補助機器 ショックアブソーバ KSHESシリーズ

補助機器 ショックアブソーバ KSHESシリーズ
通常単価:
10,899円~
通常出荷日:
3日目~

センサスイッチ付マルチオリフィスタイプのショックアブソーバ。
【特長】
・衝撃吸収の完了と位置検出を同時に行なうことが可能。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。

PDF

衝撃吸収の完了と位置検出を同時に行う

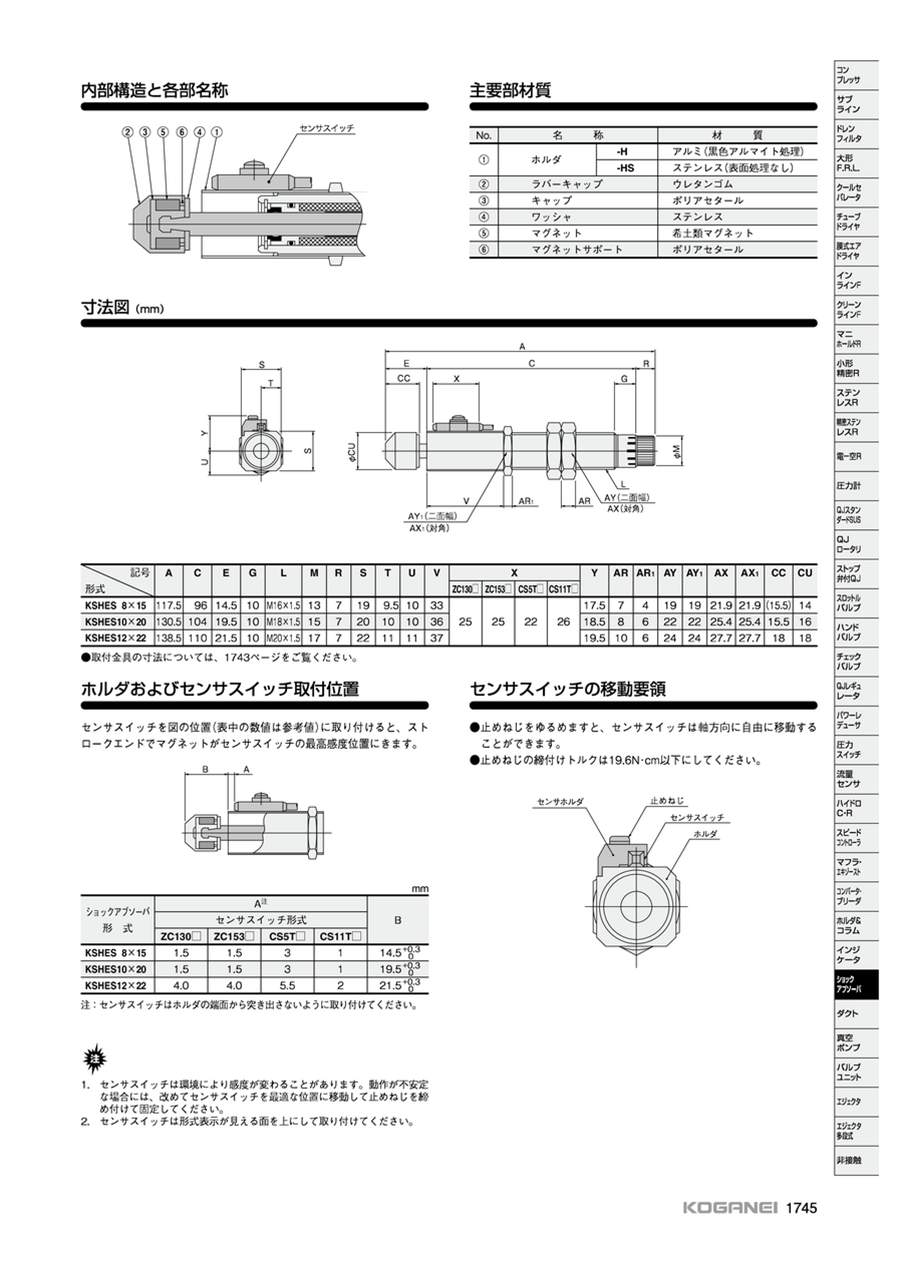

内部構造と各部名称

内部構造と各部名称

No.名称材質
ホルダ-Hアルミ(黒色アルマイト処理)
-HSステンレス(表面処理なし)
ラバーキャップウレタンゴム
キャップポリアセタール
ワッシャステンレス
マグネット希土類マグネット
マグネットサポートポリアセタール
KSHESシリーズの寸法図 単位 : mm

KSHESシリーズの寸法図 単位 : mm

KSHESシリーズの寸法図 単位 : mm

KSHESシリーズの寸法図 単位 : mm

形式記号
ACEGLMRSTUVXYARAR1AYAY1AXAX1CCCU
ZC130□ZC153□CS5T□CS11T□
KSHES8×15117.59614.510M16×1.5137199.510332525222617.574191921.921.9(15.5)14
KSHES10×20130.510419.510M18×1.51572010103618.586222225.425.415.516
KSHES12×22138.511021.510M20×1.51772211113719.5106242427.727.71818

ホルダおよびセンサスイッチ取り付け位置

センサスイッチを図の位置(表中の数値は参考値)に取り付けると、ストロークエンドでマグネットがセンサスイッチの最高感度位置にくる。

センサスイッチ取り付け位置

センサスイッチ取り付け位置

ショックアブソーバ
形式
AB
センサスイッチ形式
ZC130□ZC153□CS5T□CS11T□
KSHES8×151.51.53114.5+0.3
0
KSHES10×201.51.53119.5+0.3
0
KSHES12×224.04.05.5221.5+0.3
0

単位 : mm
注 : センサスイッチはホルダの端面から突き出さないように取り付ける。

注意

  1. 1.センサスイッチは環境により感度が変わることがある。動作が不安定な場合には、改めてセンサスイッチを最適な位置に移動して止めねじを締めつけて固定する。
  2. 2.センサスイッチは形式表示が見える面を上にして取り付けること。

センサスイッチの移動要領

センサホルダ、止めねじ、センサスイッチ、ホルダ 止めねじをゆるめると、センサスイッチは軸方向に自由に移動することができる。 止めねじの締めつけトルクは19.6N・cm以下にする。

センサホルダ、止めねじ、センサスイッチ、ホルダ
止めねじをゆるめると、センサスイッチは軸方向に自由に移動することができる。
止めねじの締めつけトルクは19.6N・cm以下にする。

仕様

項目形式
KSHES8×15KSHES10×20KSHES12×22
最大吸収能力J9.814.729.4
吸収ストロークmm14.519.521.5
最大衝突速度m/s1.5
最高使用頻度cycle/min60
スプリング戻り力N10.714.416.3
偏角度3°以下
使用温度範囲℃0~60

注 : 圧縮時の値

開発秘話



お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。

型番
KSHES8X15
KSHES10X20
KSHES12X22
型番通常単価最小発注数量スライド値引通常
出荷日
吸収ストローク
(mm)
取付ねじの呼び【M】 取付ねじ呼び【詳細】 最大吸収能力
(J)
全長
(mm)
ピストンロッド復帰力
(N)
外径 D
(φ)
使用温度範囲
(℃)

10,899円

1個

3日目

14.516M169.8117.510.7160~60

12,686円

1個

7日目

19.518M1814.7130.514.4180~60

16,899円

1個

3日目

21.520M2029.4138.516.3200~60

Loading...

  1. 1

商品担当おすすめ

調整式リニアオリフィス ショックアブソーバ KSHPシリーズ 画像

調整式リニアオリフィス ショックアブソーバ KSHPシリーズ

コガネイ

リニアオリフィスタイプで初めて調整式を採用しました。

補助機器ショックアブソーバ KSHJシリーズ 画像

補助機器ショックアブソーバ KSHJシリーズ

コガネイ

吸収能力固定リニアオリフィス方式により、低衝撃と長寿命を実現しています。高速仕様(衝突速度2m/s対応)と重荷重仕様(衝突速度2m/s対応)を準備しています。

補助機器 クリーンシステム機器ショックアブソーバCS-KSHCシリーズ 画像

補助機器 クリーンシステム機器ショックアブソーバCS-KSHCシリーズ

コガネイ

クラス5(FED-STD209Eのクラス100相当)対応しています。特殊なパーティクルポケット構造を採用し、粉塵の飛散を防いでいます。

基本情報

本体/関連部品 本体 構造 調整式 オリフィス方式 多孔オリフィス式
使用環境 標準 本体材質 黄銅 最大衝突速度(m/s) 1.5
最大使用サイクル(cycle/min) 60 許容偏角度(deg) 3 先端キャップ・ダンパ あり
取付形式 ノーズマウント

補助機器 ショックアブソーバ KSHESシリーズのレビュー

この商品のレビューはありません レビューを書く

よくあるご質問(FAQ)

質問: 直接負荷を止めたい場合は。
回答: 負荷を直接ホルダで停止させる場合は、ストッパタイプホルダ(-HS)を使用してください。ストッパ機能のないホルダ(-H)を使用する場合は、外部ストッパを使用してください。
