無接点センサスイッチ ZC130シリーズ
- 通常単価(税別)
- 231円～2,953円
- 税込単価
- 254円～3,248円
エアシリンダに最適な無接点センサスイッチ二線式。【特長】・適応シリンダシリーズ：NDA、BDA、PBD...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

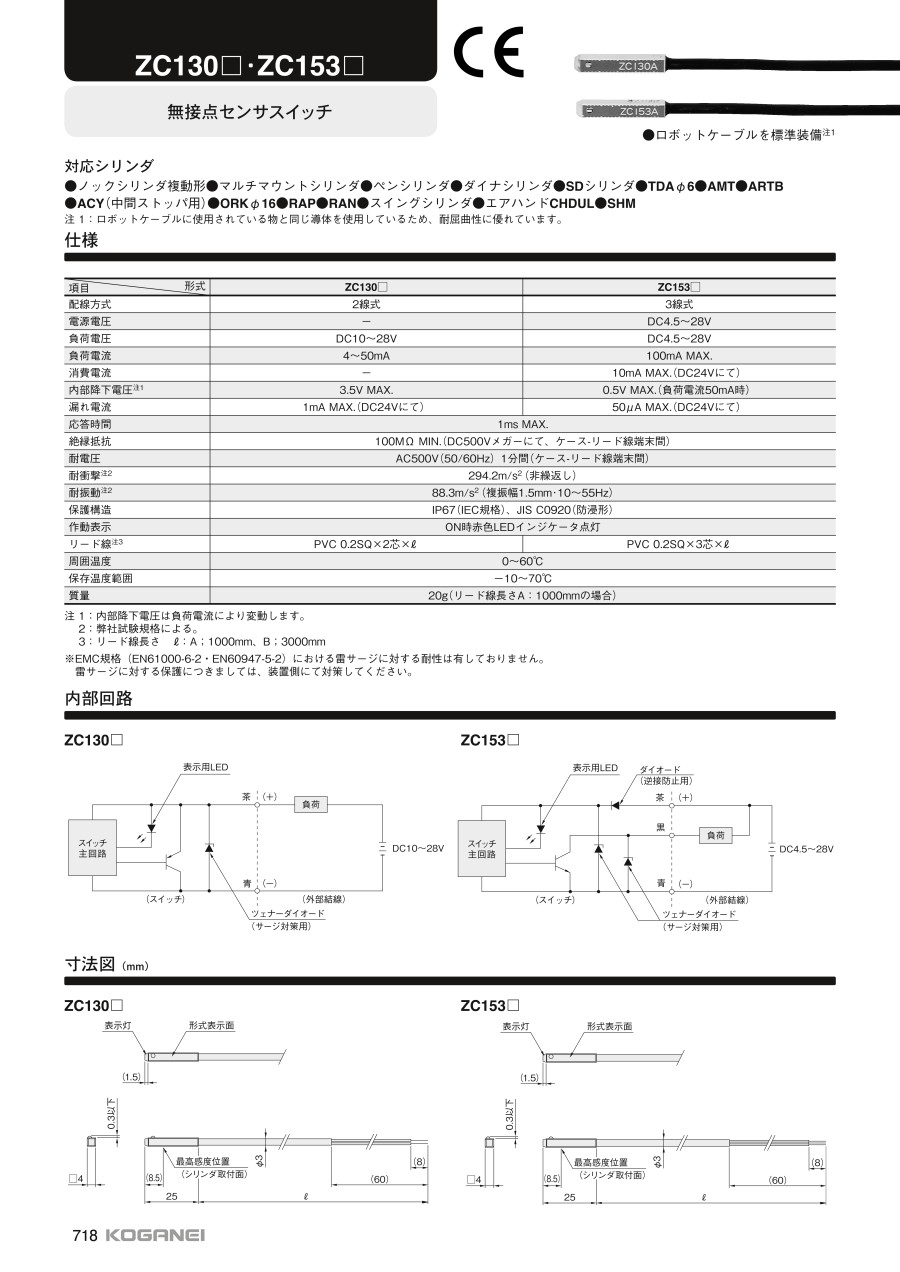

商品情報
外形図
寸法図
製品仕様
内部回路
| 項目 | 形式 |
|---|---|
| ZC130□ | |
| 配線方式 | 2線式 |
| 電源電圧 | - |
| 負荷電圧 | DC10～28V |
| 負荷電流 | 4～50mA |
| 消費電流 | - |
| 内部降下電圧注1 | 3.5V MAX. |
| 漏れ電流 | 1mA MAX.（DC24Vにて） |
| 応答時間 | 1ms MAX. |
| 絶縁抵抗 | 100MΩ MIN.（DC500V メガーにて、ケース-リード線端末間） |
| 耐電圧 | AC500V（50/60Hz） 1分間（ケース-リード線端末間） |
| 耐衝撃注2 | 294.2m/s2（非繰返し） |
| 耐振動注2 | 88.3m/s2（複振幅1.5mm・10～55Hz） |
| 保護構造 | IP67（IEC規格）、JIS C0920（防浸形） |
| 作動表示 | ON時赤色LEDインジケータ点灯 |
| リード線注3 | PVC 0.2SQ×2芯× |
| 周囲温度 | 0～+60℃ |
| 保存温度範囲 | -10～+70℃ |
| 質量 | 20g（リード線長さA：1,000mmの場合） |
注1：内部降下電圧は負荷電流により変動します。
注2：コガネイ社試験規格による。
注3：リード線長さ A：1,000mm、B：3,000mm
開発秘話
エアシリンダに最適なセンサシングを施したセンサスイッチです。
長年の実験と検証の上で製作しております。
詳細情報
基本情報
エアシリンダに最適な無接点センサスイッチ二線式。
【特長】
・適応シリンダシリーズ：NDA、BDA、PBDA、DDA、KA_SD、TDA、ACY、RAP他
・無接点二線式、負荷電圧（負荷電流）：DC10～28V（4～50mA）
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
