薄型インデックスユニット X301□W
- 通常単価(税別)
- 172,500円～184,898円
- 税込単価
- 189,750円～203,388円
高可搬タイプのインデックスユニット。標準タイプのメリット・寸法はそのままに、高速化・高可搬に幅広く対応...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
設計の時間を短縮できるモータ・センサ一体型の薄型インデックスユニット
［！］インデックス、ギヤードモータ、ドライバのセット品です。
インデックスユニット 詳細は＞＞こちら。
製品比較情報
製品概要
簡単・便利を追求したインデックスユニット
- ・メカ機構にモータを直付けし、小型省スペースを実現
- ・バリエーションは4分割（90°）と6分割（60°）
- ・付属のコントローラのツマミで簡単スピード調整
- ・入力信号の切り替えのみで逆回転も容易に実現
- ・割出し中の過負荷を検知し。自動停止する保護機能付き
- ・充実した選定サポート（デモ機・能力計算も受付中）
製品仕様
上部にターンテーブルを取り付けるだけで、ワークを（1）⇒（2）⇒（3）へと一定時間・一定角度で間欠送りができるインデックステーブルです
| 駆動方式 | 減速ブラシレスDCモータ駆動 |
|---|---|
| 電源電圧 | AC100V（単相） AC200V（単相） AC200V（三相） |
| 割出数 | 4（ 90°） 6（ 60°） |
| サイクルタイム | 0.3～3sec （負荷による） ※カタログ参照 |
| 使用頻度 | Max 120cpm |
| 最大テーブル径 | Φ500mm |
| 割り出し精度 | ±7分 （指定角度に対する出力軸角度のずれ） |
| 繰返し精度 | 3分以内 （各インデックスの割り出し精度の中で最大のばらつき） |

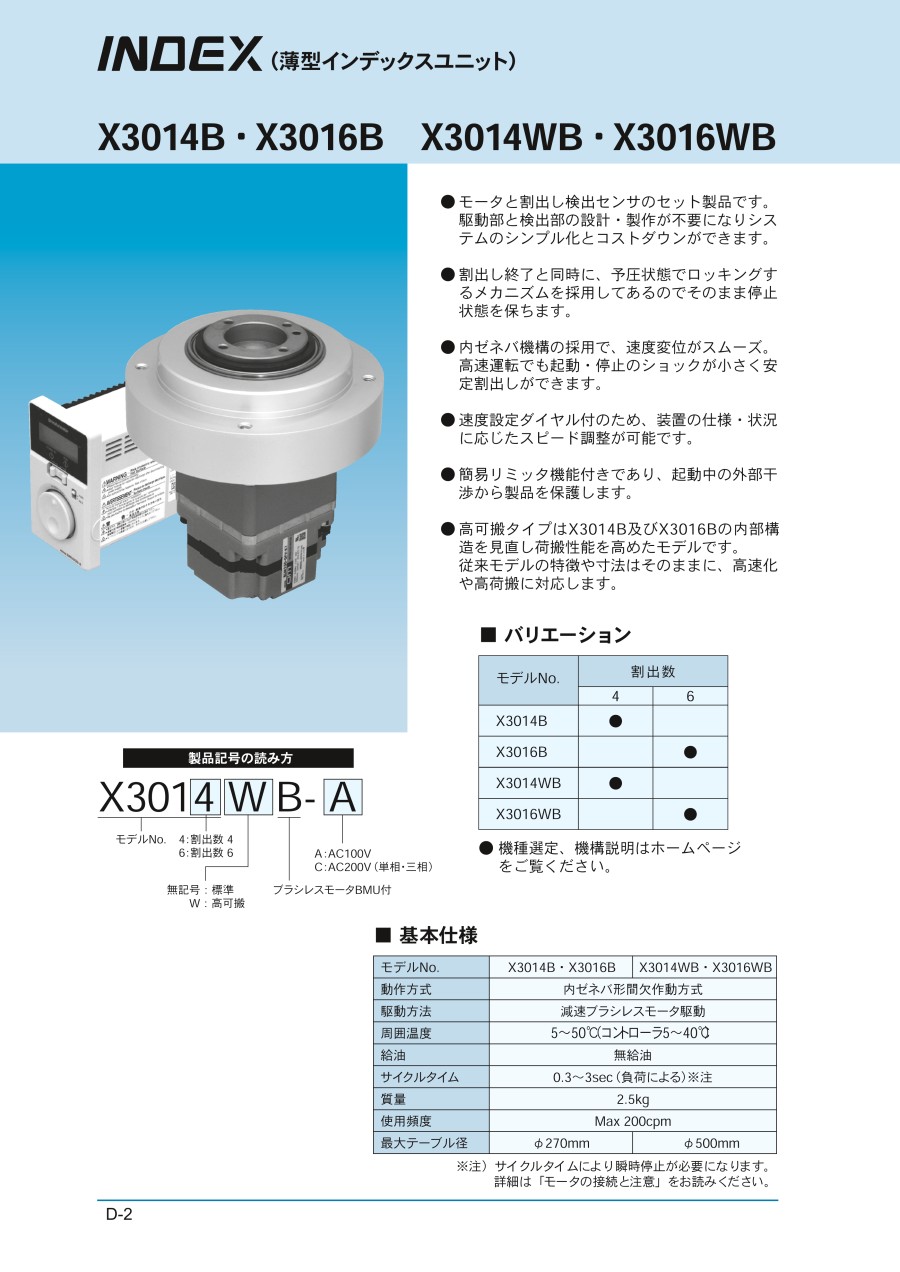

［！］メーカーカタログは＞＞こちら。
使用事例
ロータリーマガジンストッカー
本体・モータ一体型のためインデックス周辺に飛び出しがなく、コンパクトにまとまります
ピッチフィードコンベア
手動調節軸付で、電気OFFでも動作できメンテナンスにも便利です。
製品バリエーション
薄型インデックスユニット X301□ タイプ：標準タイプ 特長：オールインワンで省スペース・省エネ・簡単制御。
フレキシブルアクチュエータ X310□ 特長：ステッピングモータで０．１°単位の割り出しを実現したコンパクトアクチュエータ。
詳細情報
基本情報
高可搬タイプのインデックスユニット。標準タイプのメリット・寸法はそのままに、高速化・高可搬に幅広く対応します。オールインワンで省スペース・省エネ・簡単制御。トータルコストの低減に貢献します。
