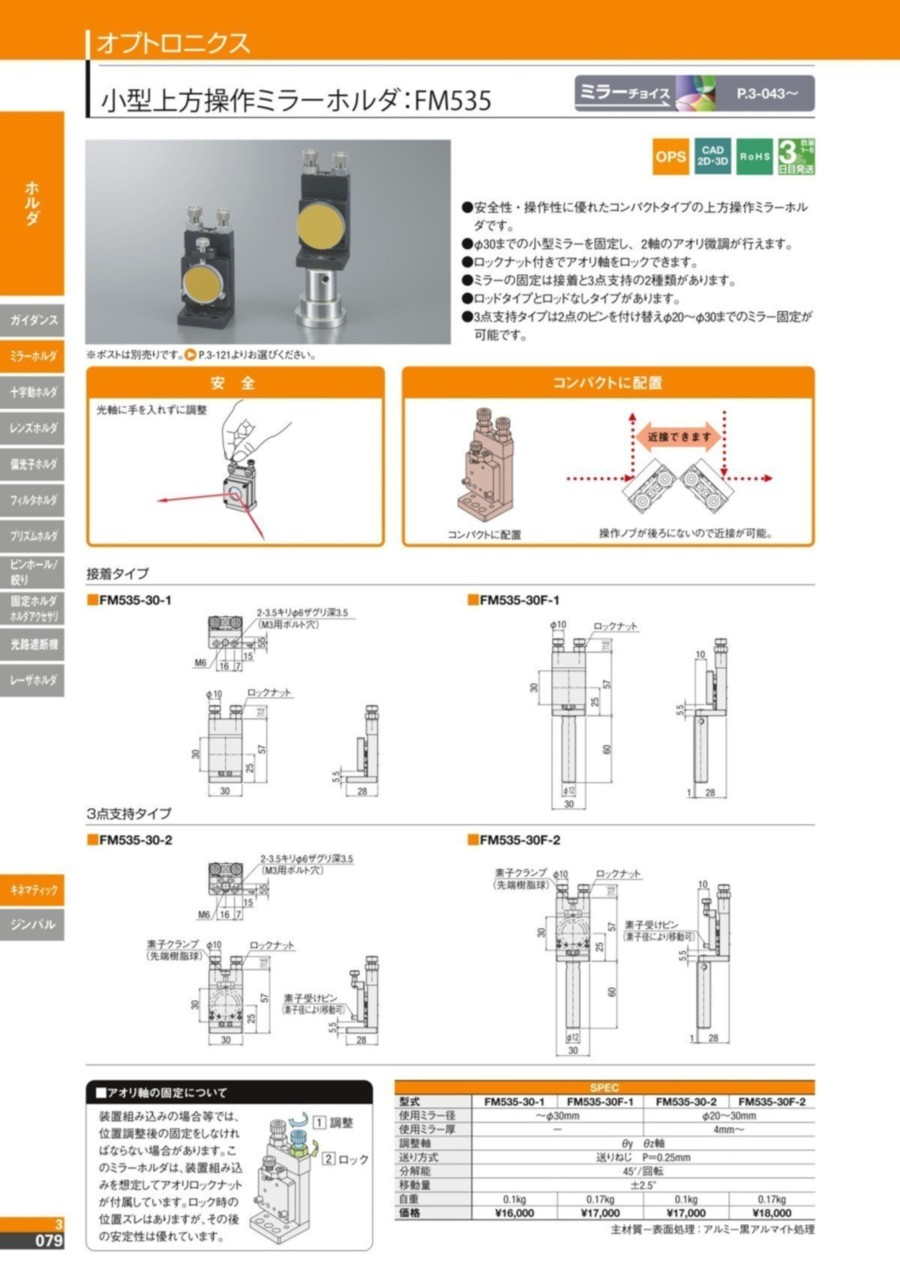

<h3 class="m-h3--wysiwyg">製品仕様</h3><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダの外観" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_001_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダの外観</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダのアオリ軸の固定について" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_002_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダのアオリ軸の固定について<br />装置組み込みの場合等では、位置調整後の固定をしなければならない場合がある。このミラーホルダは、装置組み込みを想定してアオリロックナットが付属している。ロック時の位置ズレはあるが、その後の安定性は優れている。</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="光軸に手を入れずに調整でき安全" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_003_20230801115853.jpg" /></div><p>光軸に手を入れずに調整でき安全</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="コンパクトに配置可能。操作ノブが後ろにないので近接が可能" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_004_20230801115853.jpg" /></div><p>コンパクトに配置可能。操作ノブが後ろにないので近接が可能</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダ FM535-30-1の外形寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_005_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダ FM535-30-1の外形寸法図</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダ FM535-30F-1の外形寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_006_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダ FM535-30F-1の外形寸法図</p></div></div></div></div><div class="m-cols" data-autoheight="group"><div class="m-cols__wrap"><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダ FM535-30-2の外形寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_007_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダ FM535-30-2の外形寸法図</p></div></div><div class="m-cols__1of2"><div class="m-thumbnail"><div class="m-thumbnail__img has-border" data-autoheight="item"><img alt="小型上方操作ミラーホルダ FM535-30F-2の外形寸法図" src="//content.misumi-ec.com/image/upload/t_msmwm_wyg/v1/p/jp/product/wysiwyg/221000025923/221000025923_008_20230801115853.jpg" /></div><p>小型上方操作ミラーホルダ FM535-30F-2の外形寸法図</p></div></div></div></div><table class="m-table"><colgroup><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /><col style="width:20%;" /></colgroup><thead><tr><th style="text-align: left;">型式</th><th style="text-align: center;">FM535-30-1</th><th style="text-align: center;">FM535-30F-1</th><th style="text-align: center;">FM535-30-2</th><th style="text-align: center;">FM535-30F-2</th></tr></thead><tbody><tr><th style="text-align: left;">使用ミラー径</th><td colspan="2" style="text-align: center;">～&phi;30（直径30mm）</td><td colspan="2" style="text-align: center;">&phi;20～&phi;30（直径20～30mm）</td></tr><tr><th style="text-align: left;">使用ミラー厚</th><td colspan="2" style="text-align: center;">-</td><td colspan="2" style="text-align: center;">4mm～</td></tr><tr><th style="text-align: left;">調整軸</th><td colspan="4" style="text-align: center;">&theta;y &theta;z軸</td></tr><tr><th style="text-align: left;">送り方式</th><td colspan="4" style="text-align: center;">送りねじ P=0.25mm</td></tr><tr><th style="text-align: left;">分解能</th><td colspan="4" style="text-align: center;">45&#39;/回転</td></tr><tr><th style="text-align: left;">移動量</th><td colspan="4" style="text-align: center;">&plusmn;2.5&deg;</td></tr><tr><th style="text-align: left;">自重</th><td style="text-align: center;">0.1kg</td><td style="text-align: center;">0.17kg</td><td style="text-align: center;">0.1kg</td><td style="text-align: center;">0.17kg</td></tr></tbody></table><p class="u-fs-M">主材質-表面処理：アルミ-黒アルマイト処理</p>
