偏光子ホルダ 光軸25mm(F541)
- 通常単価(税別)
- 14,120円
- 税込単価
- 15,532円
通常出荷日：19日目
手動で360°の回転を行うことが可能な光学用ホルダー。【特長】・光軸高さを底面から25mmで統一。・素...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

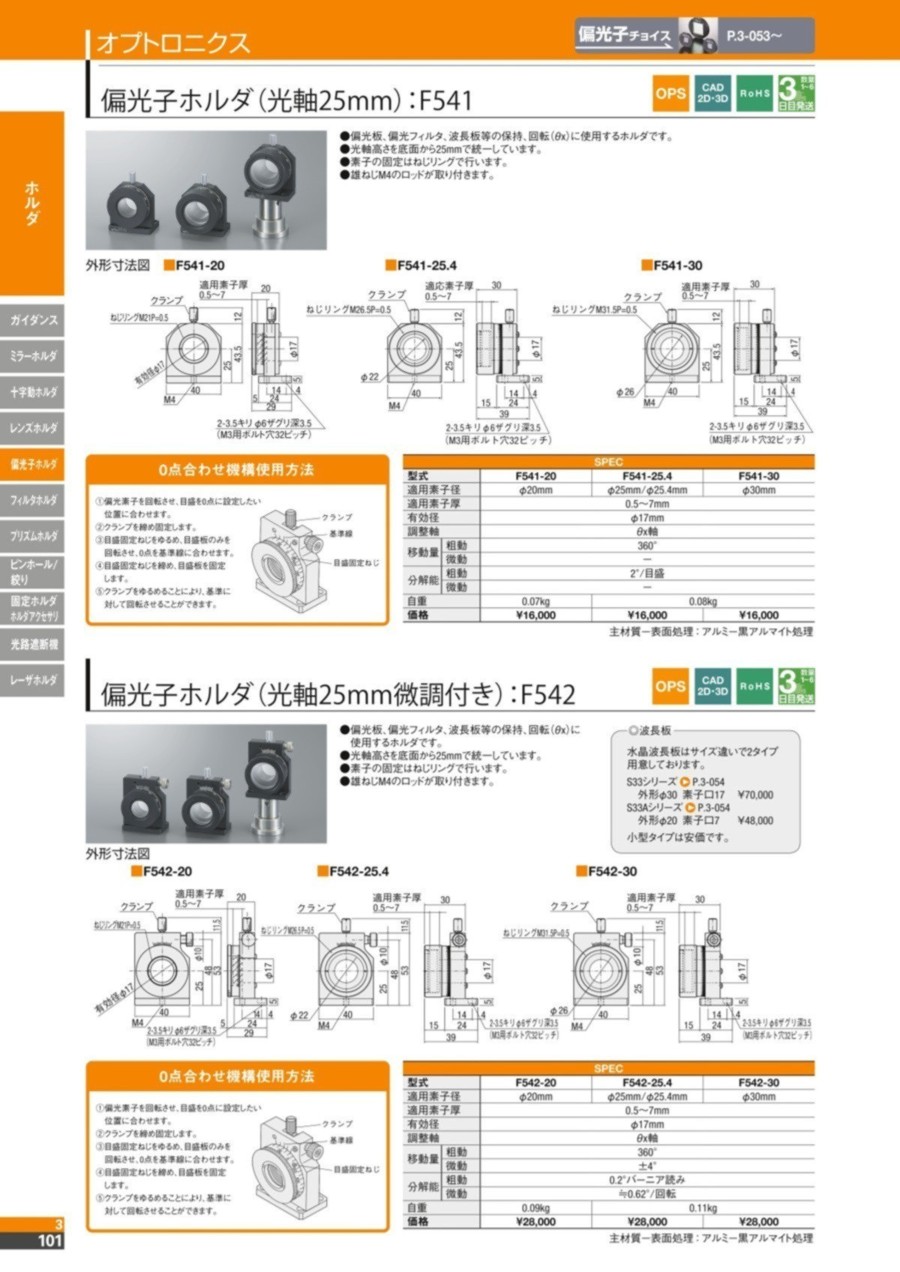

OPS 偏光子ホルダ（光軸25mm） F541の仕様
F541の外観
- ※ ねじリングと樹脂リングが付属。
- ※ ねじリング締め付け用リングスパナ P3.-116。
0点合わせ機構使用方法
- 1.偏光素子を回転させ、0点に設定したい位置に合わせる。
- 2.クランプを締め固定。
- 3.目盛固定ねじをゆるめ、目盛板のみを回転させ、0点を基準線に合わせる。
- 4.目盛固定ねじを締め、目盛板を固定。
- 5.クランプをゆるめることにより、基準に対して回転させることが可能。
F541-20の外形図
F541-25.4の外形図
F541-30の外形図
| 型式 | 適用素子径 | 適用素子厚 | 有効径φA［mm］ |
|---|---|---|---|
| F541-20 | φ25／φ25.4 | 0.5～7 | 17 |
| F541-25.4 | φ25／φ25.4 | 0.5～7 | 17 |
| F541-30 | φ30 | 0.5～7 | 17 |
詳細情報
基本情報
手動で360°の回転を行うことが可能な光学用ホルダー。
【特長】
・光軸高さを底面から25mmで統一。
・素子の固定はねじリングで行う。
・偏光板、偏光フィルタ、波長板等の保持、回転（θx）に使用するホルダ。
【用途】
・光学実験。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
