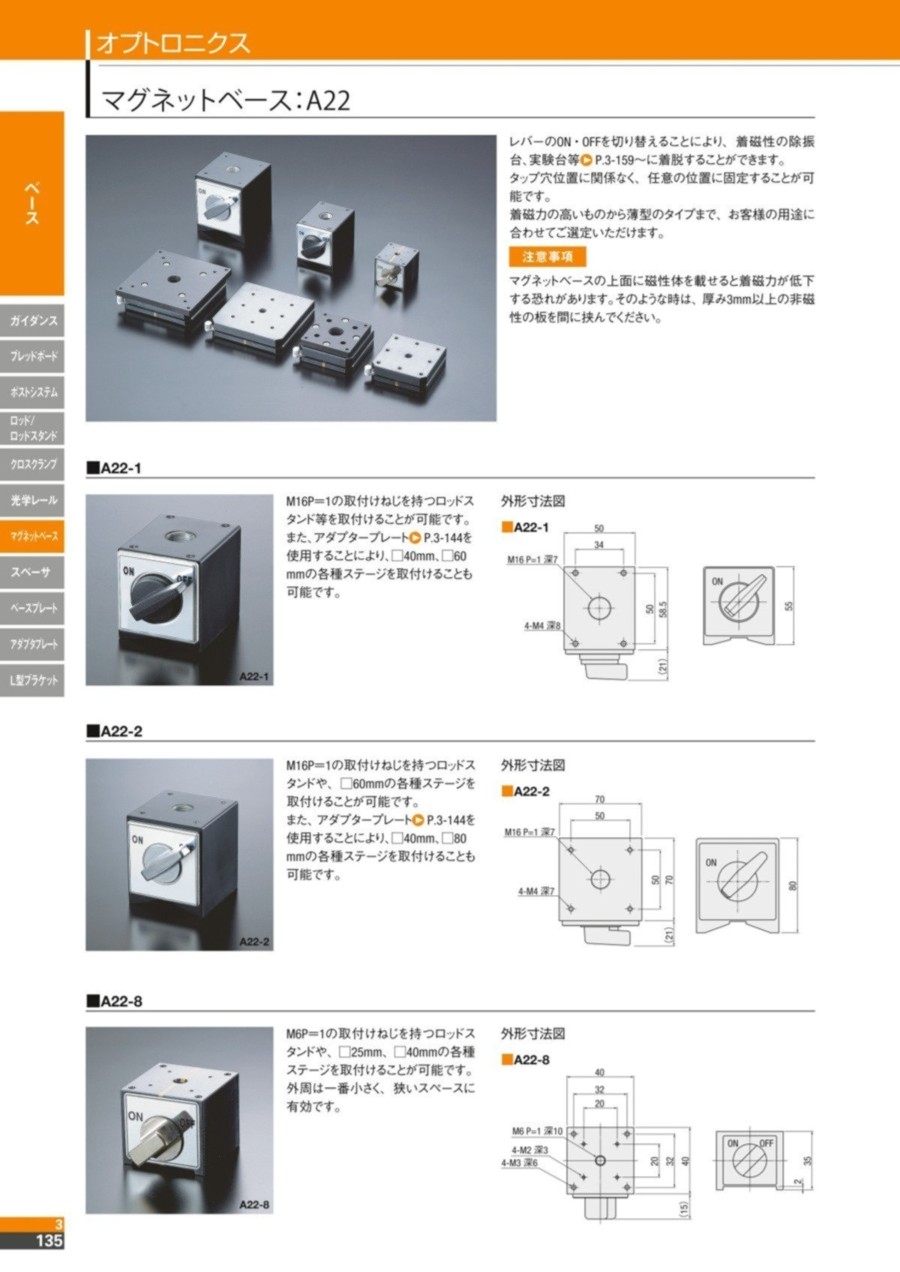

マグネットベース(A22)

マグネットベース A22の仕様

A22-1の外観

A22-1の外形図

M16P=1の取付けねじを持つロッドスタンド等を取付けることが可能。
アダプタープレートを使用することにより、□40mm、□60mmの各種ステージを取付けることも可能。

A22-2の外観

A22-2の外形図

M16P=1の取付けねじを持つロッドスタンドや、□60mmの各種ステージを取付けることが可能。
アダプタープレートを使用することにより、□40mm、□80mmの各種ステージを取付けることも可能。

A22-8の外観

A22-8の外形図

M6P=1の取付けねじを持つロッドスタンドや、□25mm、□40mmの各種ステージを取付けることが可能。
外周は一番小さく、狭いスペースに有効。

A22-10／11の外観

A22-10の外形図

□60mmの各種ステージ・プレートなどを取付けることが可能。
ロッドスタンドを取付ける場合は、A22-11を使用。

A22-11の外形図

M16P=1の取付けねじを持つロッドスタンドや、□60mmの各種ステージ・プレートなどを取付けることが可能。

A22-12／13の外観

A22-12の外形図

□60mmの各種ステージ・プレート等取付けることが可能。
ロッドスタンドを取付ける場合は、A22-13を使用。

A22-13の外形図

M16P=1の取付けねじを持つロッドスタンドや、□80mm、□100mmの各種ステージ・プレート等取付けることが可能。

• ※ マグネットベースの上面に磁性体を載せると着磁力が低下する恐れがあります。
  そのような時は、厚み3mm以上の非磁性の板を間に挟んでください。
• ※ 着磁力･･･材質SS400、板厚25mmの研磨仕上面に着磁させたときの参考値です。
