ジンバル式ミラーホルダ(F50/F52/F55)
- 通常単価(税別)
- 19,410円～45,880円
- 税込単価
- 21,351円～50,468円
ミラー、プレートビームスプリッタ等の素子を固定して、2軸のアオリの調整可能な光学用ホルダー。【特長】・...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

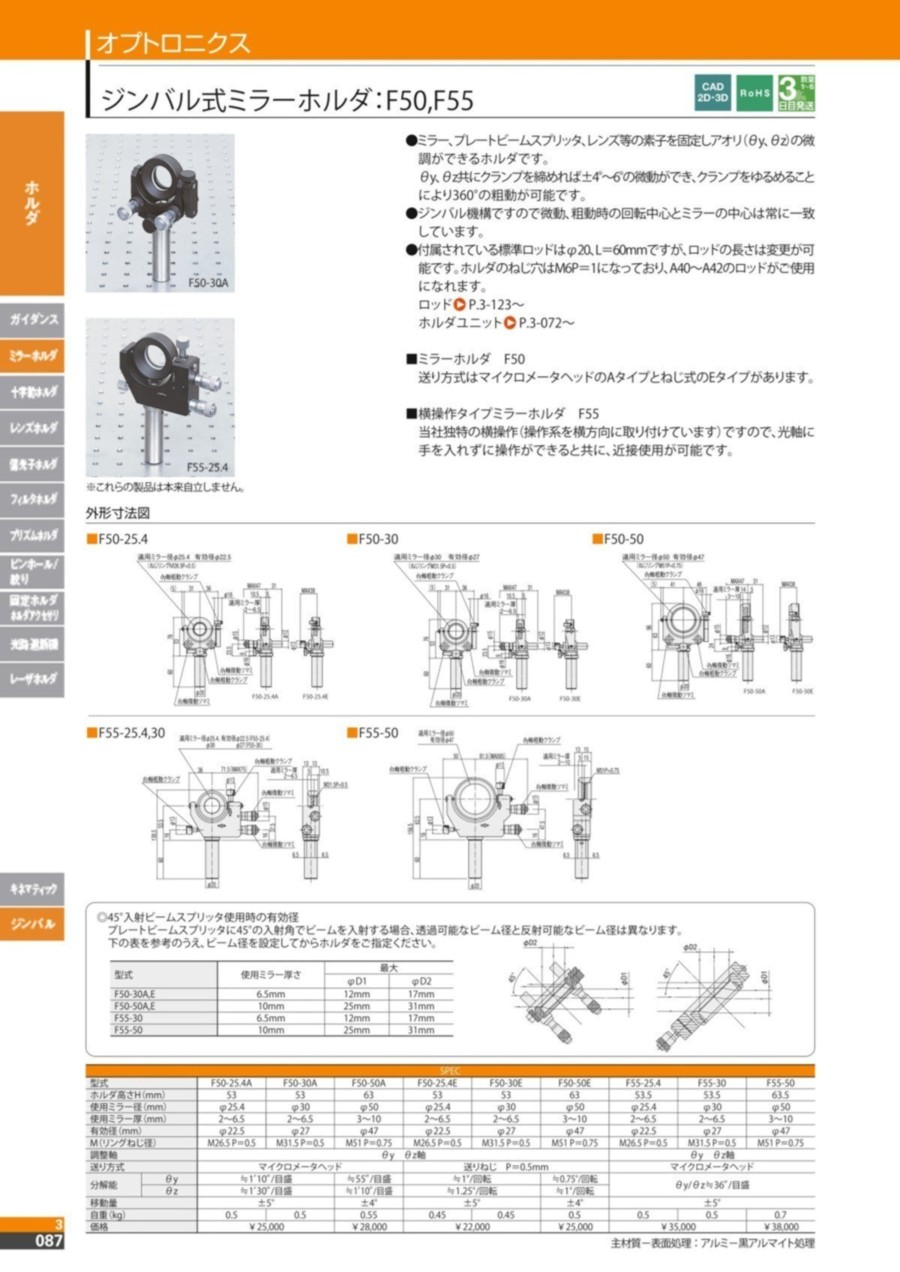

ジンバル式ミラーホルダ F50／F55の仕様
F50-30Aの外観
- θy、θz共にクランプを締めれば±4°～6°の微動ができ、クランプをゆるめることにより360°の粗動が可能。
- ジンバル機構ですので微動、粗動時の回転中心とミラーの中心は常に一致。
- 付属されている標準ロッドはφ20、L=60mmですが、ロッドの長さは変更が可能。
ホルダのねじ穴はM6P=1になっており、A40～A42のロッドが使用可能。 - ミラーホルダ：送り方式はマイクロメータヘッドのAタイプとねじ式のEタイプ。
F50-25.4の外形図
F50-30の外形図
F50-50の外形図
F55-25.4の外観
- θy、θz共にクランプを締めれば±4°～6°の微動ができ、クランプをゆるめることにより360°の粗動が可能。
- ジンバル機構ですので微動、粗動時の回転中心とミラーの中心は常に一致。
- 付属されている標準ロッドはφ20、L=60mmですが、ロッドの長さは変更が可能。
ホルダのねじ穴はM6P=1になっており、A40～A42のロッドが使用可能。 - 横操作タイプミラーホルダー：独自の横操作（操作系を横方向に取り付け）ですので、光軸に手を入れずに操作ができると共に、近接仕様が可能。
F55-25.4,30の外形図
F55-50の外形図
| 型式 | 使用ミラー厚さ | 最大 | |
|---|---|---|---|
| φD1 | φD2 | ||
| F50-30A, E | 6.5mm | 12mm | 17mm |
| F50-50A, E | 10mm | 25mm | 31mm |
| F55-30 | 6.5mm | 12mm | 17mm |
| F55-50 | 10mm | 25mm | 31mm |
45°入射ビームスプリッタ使用時の有効径
プレートビームスプリッタ45°の入射角でビームを入射する場合、透過可能なビーム径と反射可能なビーム径は異なる。
左の表を参考のうえ、ビーム径を設定してからホルダを指定。
| 型式 | ホルダ高さH［mm］ | 使用ミラー径［φmm］ | 使用ミラー厚［mm］ |
|---|---|---|---|
| F50-25.4A | 53 | 25.4 | 2～6.5 |
| F50-30A | 53 | 30 | 2～6.5 |
| F50-50A | 63 | 50 | 3～10 |
| F50-25.4E | 53 | 25.4 | 2～6.5 |
| F50-30E | 53 | 30 | 2～6.5 |
| F50-50E | 63 | 50 | 3～10 |
| F55-25.4 | 53.5 | 25.4 | 2～6.5 |
| F55-30 | 53.5 | 30 | 2～6.5 |
| F55-50 | 63.5 | 50 | 3～10 |
ジンバル式ミラーホルダ F52の仕様
F52-30（上方操作）の外観
F52-30（横向操作）の外観
- 2軸のアオリ（θy、θz）は、±2°または±3°（F52）の微調が可能。
- ジンバル機構ですので、微動時の回転中心とミラーの中心は常に一致。
- ミラー等の素子の脱着はねじリング方式で、保護用の樹脂リングが付属。
F52-Fの外観
※これらの商品は本来自立しません。
ロッドタイプ：型式末尾F
ミラーホルダには、ロッドタイプもある。用途に応じて選択。
なお、付属されるロッドはφ20-L60。プレートタイプ購入後、ロッドタイプに変更するには、F52シリーズはアダプタプレートが必要。
F52-25.4／F52-30の外形図
F52-50Nの外形図
| 型式 | タイプ | ホルダ高さH［mm］ | 使用ミラー径［φmm］ |
|---|---|---|---|
| F52-25.4 | - | 50 | 25.4 |
| F52-25.4F | ロッドタイプ | 50 | 25.4 |
| F52-30 | - | 50 | 30 |
| F52-30F | ロッドタイプ | 50 | 30 |
| F52-50N | - | 60 | 50 |
| F52-50NF | ロッドタイプ | 60 | 50 |
| F52-25.4H | - | 50 | 25.4 |
| F52-30H | - | 50 | 30 |
| F52-50H | - | 60 | 50 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
22,060円 ( 24,266円 ) | 19日目 |
19,410円 ( 21,351円 ) | 19日目 |
22,060円 ( 24,266円 ) | 19日目 |
19,410円 ( 21,351円 ) | 19日目 |
24,710円 ( 27,181円 ) | 19日目 |
22,060円 ( 24,266円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
40,590円 ( 44,649円 ) | 19日目 |
45,880円 ( 50,468円 ) | 19日目 |
45,880円 ( 50,468円 ) | 19日目 |
45,880円 ( 50,468円 ) | 19日目 |
30,880円 ( 33,968円 ) | 19日目 |
30,880円 ( 33,968円 ) | 19日目 |
33,530円 ( 36,883円 ) | 19日目 |
詳細情報
基本情報
ミラー、プレートビームスプリッタ等の素子を固定して、2軸のアオリの調整可能な光学用ホルダー。
【特長】
・ジンバル機構ですので微動、粗動時の回転中心とミラーの中心は常に一致。
【用途】
・光学実験。
・光学装置組込み。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
