駿河精機

NDフィルタ（吸収型）

カタログ

通常単価(税別): 2,226円～6,880円

税込単価: 2,449円～7,568円

通常出荷日：19日目

透過率の波長依存性が少なく光学的に中性であるニュートラルデンシティーフィルタ。【特長】・可視域の各波長...

よく一緒に見られています

通常出荷日：19 日目

よく一緒に見られています

通常出荷日：19 日目

未確定：候補が20型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

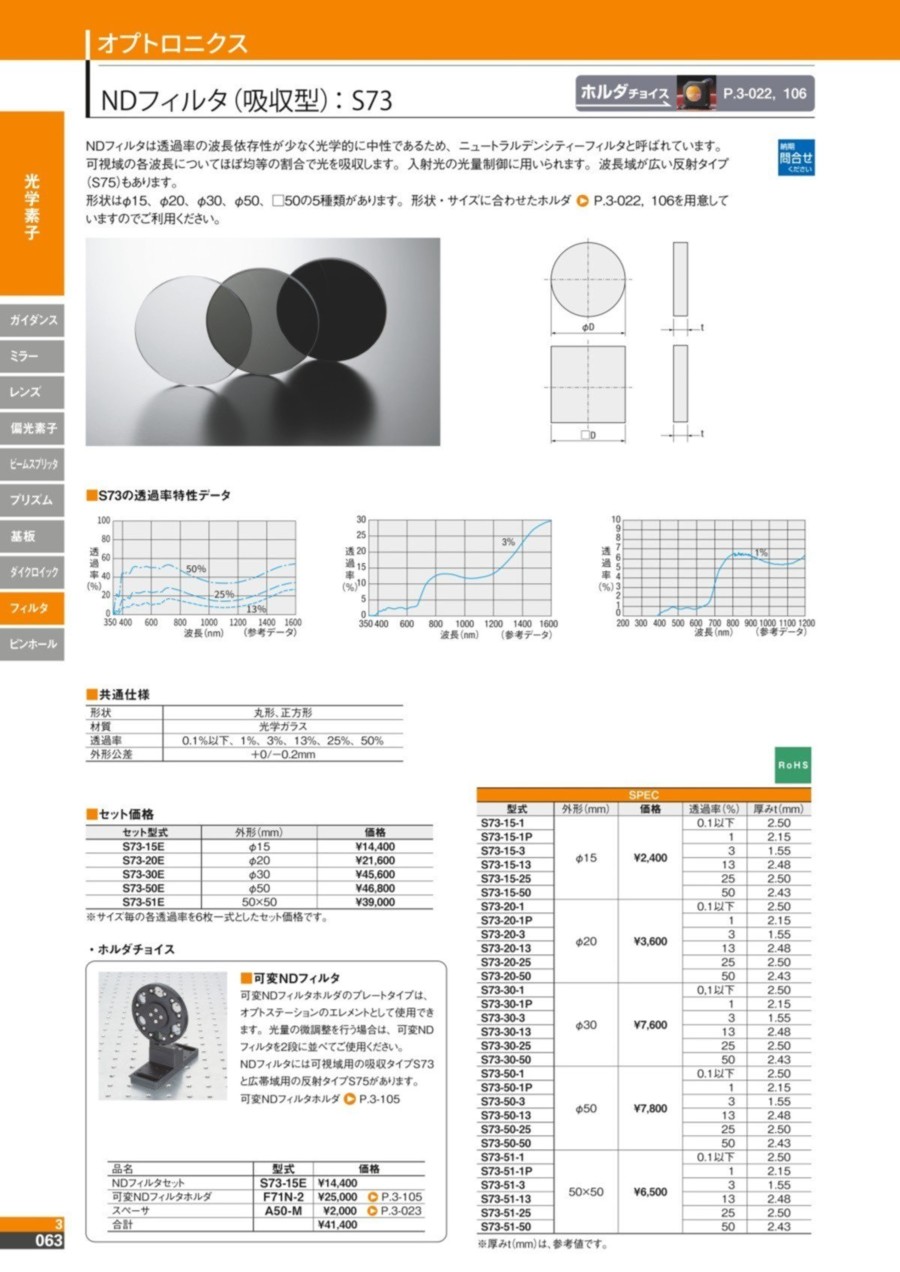

NDフィルタ（吸収型）の外観

NDフィルタ（吸収型）の外形寸法図

形状	丸形、正方形
材質	光学ガラス
透過率	0.1%以下、1%、3%、13%、25%、50%
外形公差	+0／-0.2mm

※ 10mJ以下のレーザパワーにてご使用ください。

型式	外形（mm）	透過率（%）	厚みt（mm）
S73-15-1	φ15（直径15mm）	0.1以下	2.50
S73-15-1P		1	2.15
S73-15-3		3	1.55
S73-15-13		13	2.48
S73-15-25		25	2.50
S73-15-50		50	2.43
S73-20-1	φ20（直径20mm）	0.1以下	2.50
S73-20-1P		1	2.15
S73-20-3		3	1.55
S73-20-13		13	2.48
S73-20-25		25	2.50
S73-20-50		50	2.43
S73-30-1	φ30（直径30mm）	0.1以下	2.50
S73-30-1P		1	2.15
S73-30-3		3	1.55
S73-30-13		13	2.48
S73-30-25		25	2.50
S73-30-50		50	2.43
S73-50-1	φ50（直径50mm）	0.1以下	2.50
S73-50-1P		1	2.15
S73-50-3		3	1.55
S73-50-13		13	2.48
S73-50-25		25	2.50
S73-50-50		50	2.43
S73-51-1	50×50	0.1以下	2.50
S73-51-1P		1	2.15
S73-51-3		3	1.55
S73-51-13		13	2.48
S73-51-25		25	2.50
S73-51-50		50	2.43

※ 厚みt（mm）は、参考値です。

型番リスト

表示件数

型番

外径

(φ)

外形

(mm)

厚み

(mm)

透過率

(%)

RoHS2（10物質）?

最小発注数量

15	-	2.5	0.1以下	対応	1個
15	-	2.15	1	対応	1個
15	-	1.55	3	対応	1個
15	-	2.48	13	対応	1個
15	-	2.5	25	対応	1個
15	-	2.43	50	対応	1個
20	-	2.5	0.1以下	対応	1個
20	-	2.15	1	対応	1個
20	-	1.55	3	対応	1個
20	-	2.48	13	対応	1個
20	-	2.5	25	対応	1個
20	-	2.43	50	対応	1個
50	-	2.15	1	対応	1個
50	-	2.48	13	対応	1個
50	-	2.5	25	対応	1個
50	-	2.43	50	対応	1個
-	50×50	2.15	1	対応	1個
-	50×50	2.48	13	対応	1個
-	50×50	2.5	25	対応	1個
-	50×50	2.43	50	対応	1個

通常単価(税別) (税込単価)	通常出荷日

2,226円 ( 2,449円 )	19日目
2,226円 ( 2,449円 )	19日目
2,226円 ( 2,449円 )	19日目
2,226円 ( 2,449円 )	19日目
2,226円 ( 2,449円 )	19日目
2,226円 ( 2,449円 )	19日目
3,180円 ( 3,498円 )	19日目
3,180円 ( 3,498円 )	19日目
3,339円 ( 3,673円 )	19日目
3,180円 ( 3,498円 )	19日目
3,180円 ( 3,498円 )	19日目
3,339円 ( 3,673円 )	19日目
6,880円 ( 7,568円 )	19日目
6,880円 ( 7,568円 )	19日目
6,880円 ( 7,568円 )	19日目
6,880円 ( 7,568円 )	19日目
5,740円 ( 6,314円 )	19日目
5,740円 ( 6,314円 )	19日目
5,740円 ( 6,314円 )	19日目
5,740円 ( 6,314円 )	19日目

詳細情報

基本情報

基本情報

透過率の波長依存性が少なく光学的に中性であるニュートラルデンシティーフィルタ。
【特長】
・可視域の各波長についてほぼ均等の割合で光を吸収。
・入射光の光量制御が可能。波長域が広い反射タイプ（S75）。
・形状はφ15、20、30、50（直径15、20、30、50mm）、□50の5種類。
・形状・サイズに合わせたホルダを利用可能。
【用途】
・光学実験。
・入射光の光量制御。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

駿河精機
フィルタホルダ(F561)
光軸高さ25mmのφ15（直径15mm）、φ20（直径20mm）用フィルタホルダ。フィルタ厚4mmまで対応可。
駿河精機
透過率可変NDフィルタホルダ(F71N)
透過率の異なる6枚のNDをセットし、回転させて任意の透過率を選択可能。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
