メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
外径(φ)
~mm- 15
厚み(mm)
~mm- 2
透過率(%)
~mm- 0.01
- 10
タイプ
~mm出荷日
- すべて
- 19日以内
NDフィルタ（反射型）
- 通常単価(税別)
- 4,168円～7,060円
- 税込単価
- 4,585円～7,766円
通常出荷日：19日目
ガラス基板に金属膜を蒸着した、波長域が広い反射型のNDフィルター。【特長】・透過率（濃度）の違いにより...
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
NDフィルタ（反射型）の外観
NDフィルタ（反射型）の外形寸法図
S75の透過率特性データ
| 形状 | 丸形 |
|---|---|
| 材質 | 光学ガラス |
| コーティング | 金属膜コート（中心波長550nm） |
| 外径公差 | +0／-0.2mm |
| 厚み公差 | ±0.1mm |
| 平行度 | 1分以内 |
| 面精度 | 2λ |
| 面精度測定波長 | λ=632.8nm |
| 透過率 | 0.01%、0.1%、1%、5%、10%、20%、50% |
- ※ 10mJ以下のレーザパワーにてご使用ください。
| 型式 | 外形（mm） | 透過率（%） | 厚みt（mm） |
|---|---|---|---|
| S75-15-0.01 | φ15（直径15mm） | 0.01 | 2 |
| S75-15-0.1 | 0.1 | ||
| S75-15-1 | 1 | ||
| S75-15-5 | 5 | ||
| S75-15-10 | 10 | ||
| S75-15-20 | 20 | ||
| S75-15-50 | 50 | ||
| S75-50-0.01 | φ50（直径50mm） | 0.01 | 2 |
| S75-50-0.1 | 0.1 | ||
| S75-50-1 | 1 | ||
| S75-50-5 | 5 | ||
| S75-50-10 | 10 | ||
| S75-50-20 | 20 | ||
| S75-50-50 | 50 |
詳細情報
基本情報
ガラス基板に金属膜を蒸着した、波長域が広い反射型のNDフィルター。
【特長】
・透過率（濃度）の違いにより7種類の分類。
・各種NDフィルターの重ね合わせにより、透過率を可変することが可能。
・吸収型（S73）と違い反射型はビームを透過と反射に分割、膜による光吸収。
・外形サイズ：φ15（直径15mm）とφ50（直径50mm）の2種類。
・可視から赤外域の広い範囲で使用することが可能。
【用途】
・光量制御、ビーム分割等。

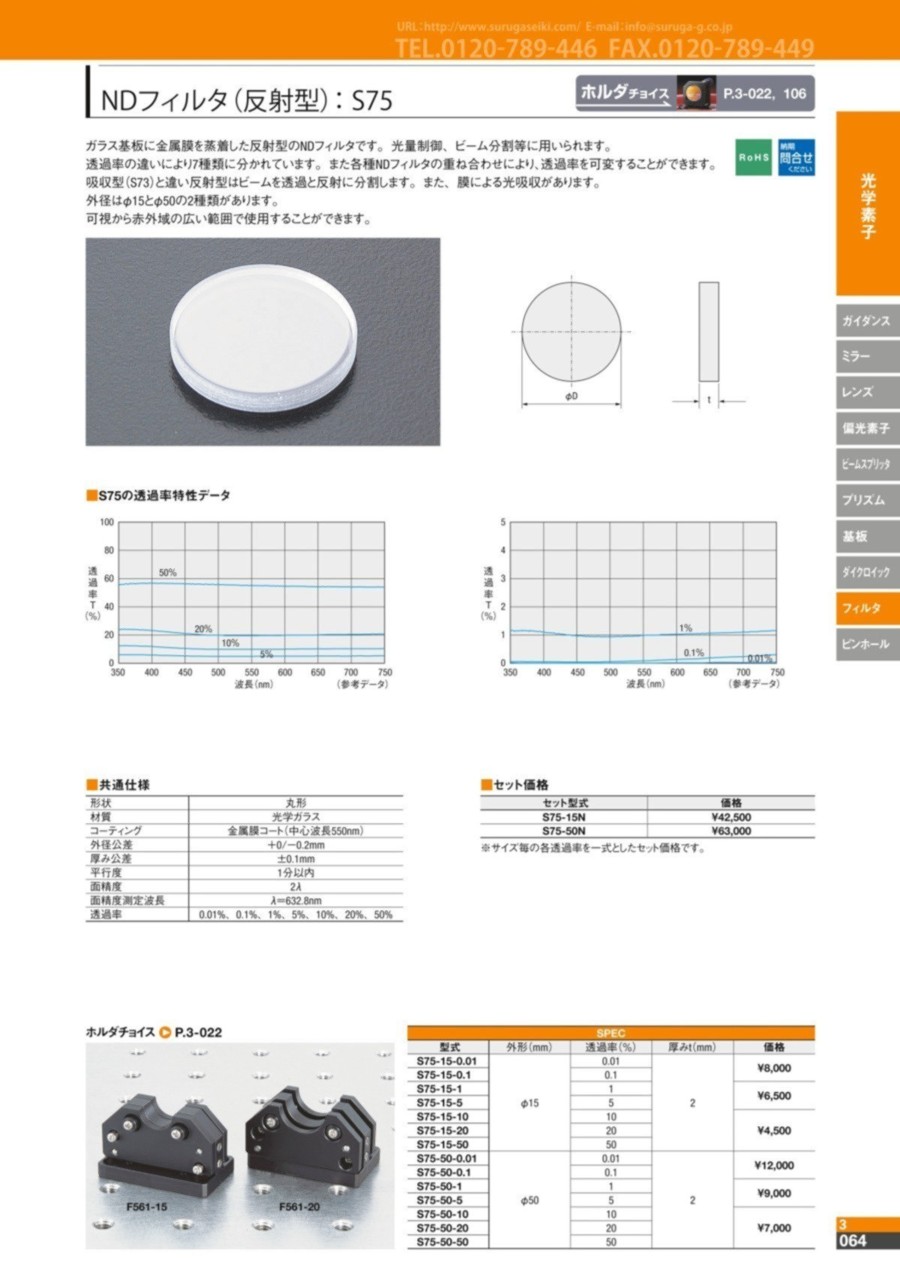

カタログ
