LDホルダ To-Package型 (F125)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
製品仕様
- 設定温度：5～70℃程度（室温25℃の場合、水冷等、条件により異なる）
- 温度制御精度：±0.1℃
- ペルチェ素子：13W、4V、5A
- サーミスタセンサ：VTS510（校正済み10kΩサーミスタセンサ）
- 最大定格電流：1A
- 適応発振方式：CWレーザを想定

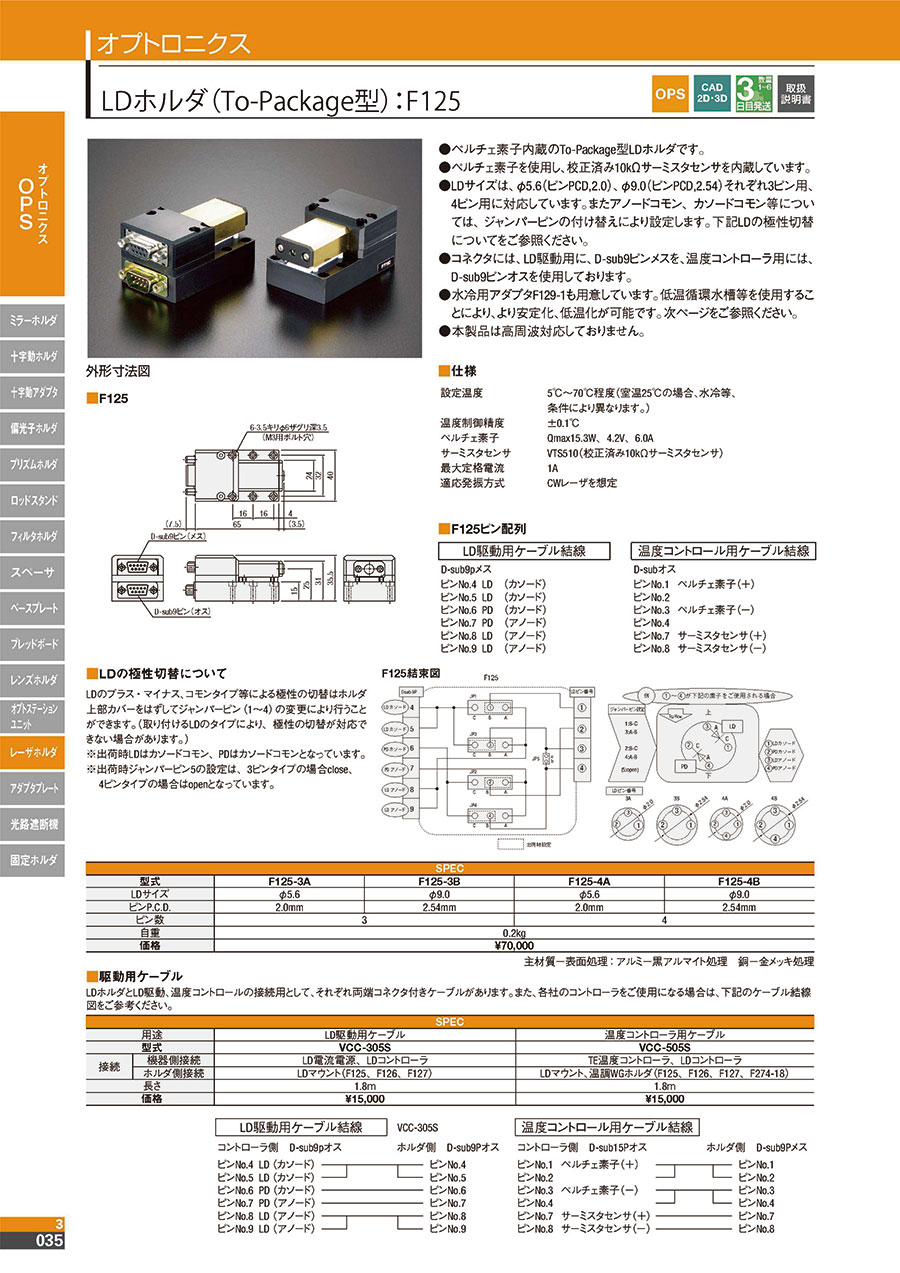

LDホルダ（To-Package型）の外観
LDホルダ（To-Package型）の外形寸法図
LDホルダ（To-Package型）のピン配列
LDの極性切替について
LDホルダ（To-Package型）のF125結束図
LDのプラス・マイナス、コモンタイプ等による極性の切替はホルダ上部カバーをはずしてジャンパーピン（1～4）の変更により行うことが可能。（取り付けるLDのタイプにより、極性の切替が対応できない場合あり。）
※出荷時LDはカソードコモン、PDはカソードコモンとなっています。
※出荷時ジャンパーピン5の設定は、3ピンタイプの場合close、4ピンタイプの場合はopenとなっています。
| 型式 | F125-3A | F125-3B | F125-4A | F125-4B |
|---|---|---|---|---|
| LDサイズ | φ5.6（直径5.6mm） | φ9.0（直径9.0mm） | φ5.6（直径5.6mm） | φ9.0（直径9.0mm） |
| ピンP.C.D. | 2.0mm | 2.54mm | 2.0mm | 2.54mm |
| ピン数 | 3 | 4 | ||
| 自重 | 0.2kg | |||
詳細情報
基本情報
【特長】
・ペルチェ素子内蔵のTo-Package型LDホルダーです
・ペルチェ素子を使用し、校正済み10kΩサーミスタセンサを内蔵しています
・LDサイズは、Φ5.6（ピンPCD、2.0）、Φ9.0（ピンPCD、2.54）それぞれ3ピン用、4ピン用に対応しています
・アノードコモン、カソードコモン等については、ジャンパーピンの付替えにより設定します
・コネクタには、LD駆動用に、D-sub9ピンメスを、温度コントローラ用には、D-sub9ピンオスを使用しております
・低温循環水槽等を使用することにより、より安定化、低温化が可能です
・本製品は高周波対応しておりません
