3軸レンズホルダ(OPS3A)
- 通常単価(税別)
- 54,710円～58,240円
- 税込単価
- 60,181円～64,064円
通常出荷日：在庫品1日目～19日目一部当日出荷可能
X軸ステージとレンズホルダーの組合わせにより、レンズを手動でXYZ調整できるレンズホルダ。【特長】・X...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
高さ可変ポールセット （先端M6）の仕様
3軸レンズホルダの外観
3軸レンズホルダの外形寸法図
| 型式 | OPS3A-1 | OPS3A-2 | OPS3A-3 |
|---|---|---|---|
| 移動量 | X：±6.5mm YZ：±2mm | ||
| 送り方式 | X：マイクロメータ YZ：P=0.25 | ||
| 透過穴径 | φ23（直径23mm） | ||
| X移動機構 | V溝とクロスローラ | ||
| YZ移動機構 | アリ溝 | V溝とクロスローラ | |
| 自重 | 0.24kg | ||
詳細情報
基本情報
X軸ステージとレンズホルダーの組合わせにより、レンズを手動でXYZ調整できるレンズホルダ。
【特長】
・X軸にはクロスローラガイドステージB11-40Cを採用し、光軸高さを45mmで構成。
・レンズはもちろんのことアダプタの取替えで様々なアプリケーションに適用。
【用途】
・光学実験。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - マイクロメータヘッド仕入先・製造元の変更に伴い、ホルダーに搭載されるマイクロメータヘッドが変更となります。
対象のホルダー型番及び変化点・変更時期は、手動ステージのマイクロメータヘッド変更のご案内をご参考ください。

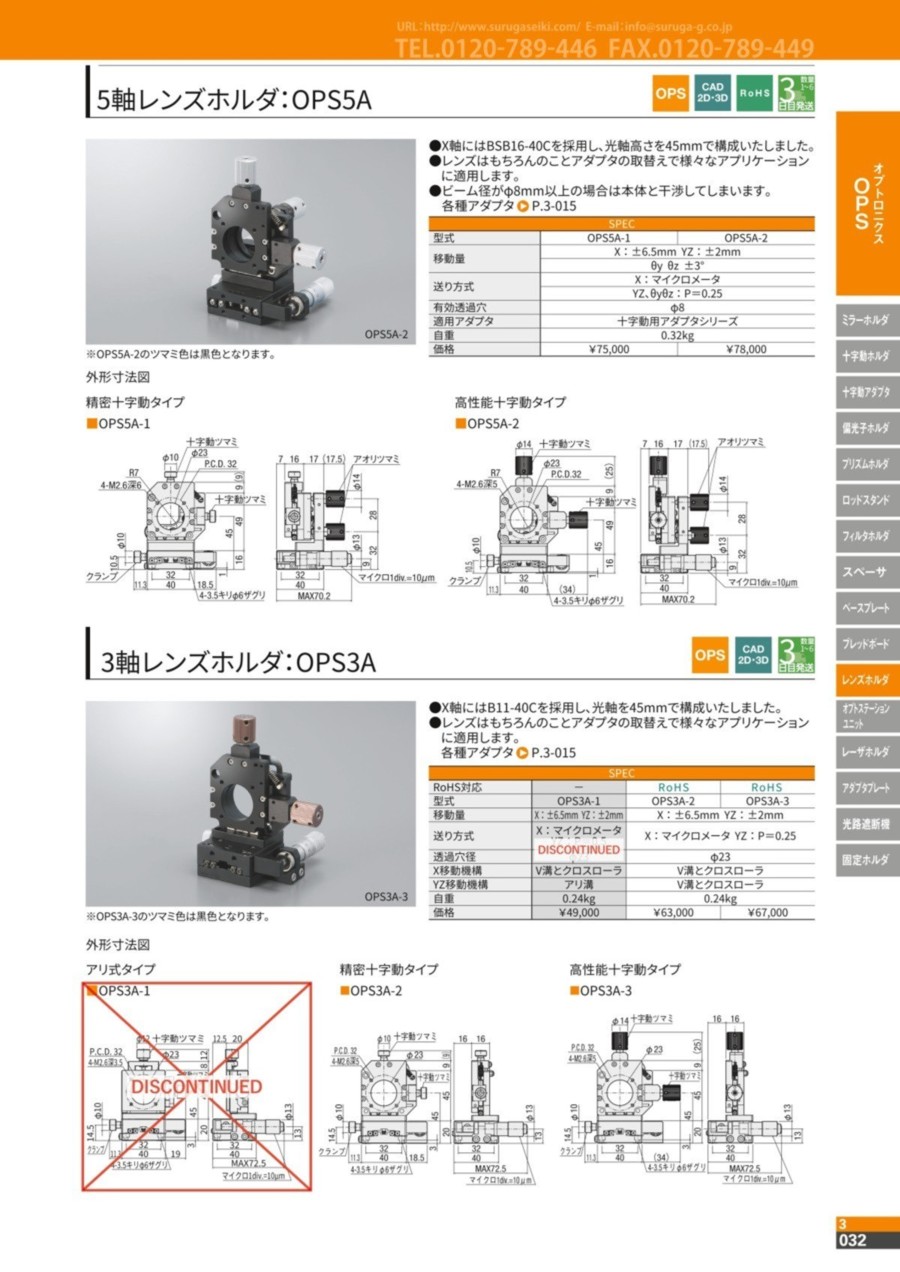

カタログ
