タイミングプーリ S5Mタイプ
未確定：候補が4,243型番あります。
商品情報
INDEX
外形図
標準歯形
プーリ形状A
プーリ形状B

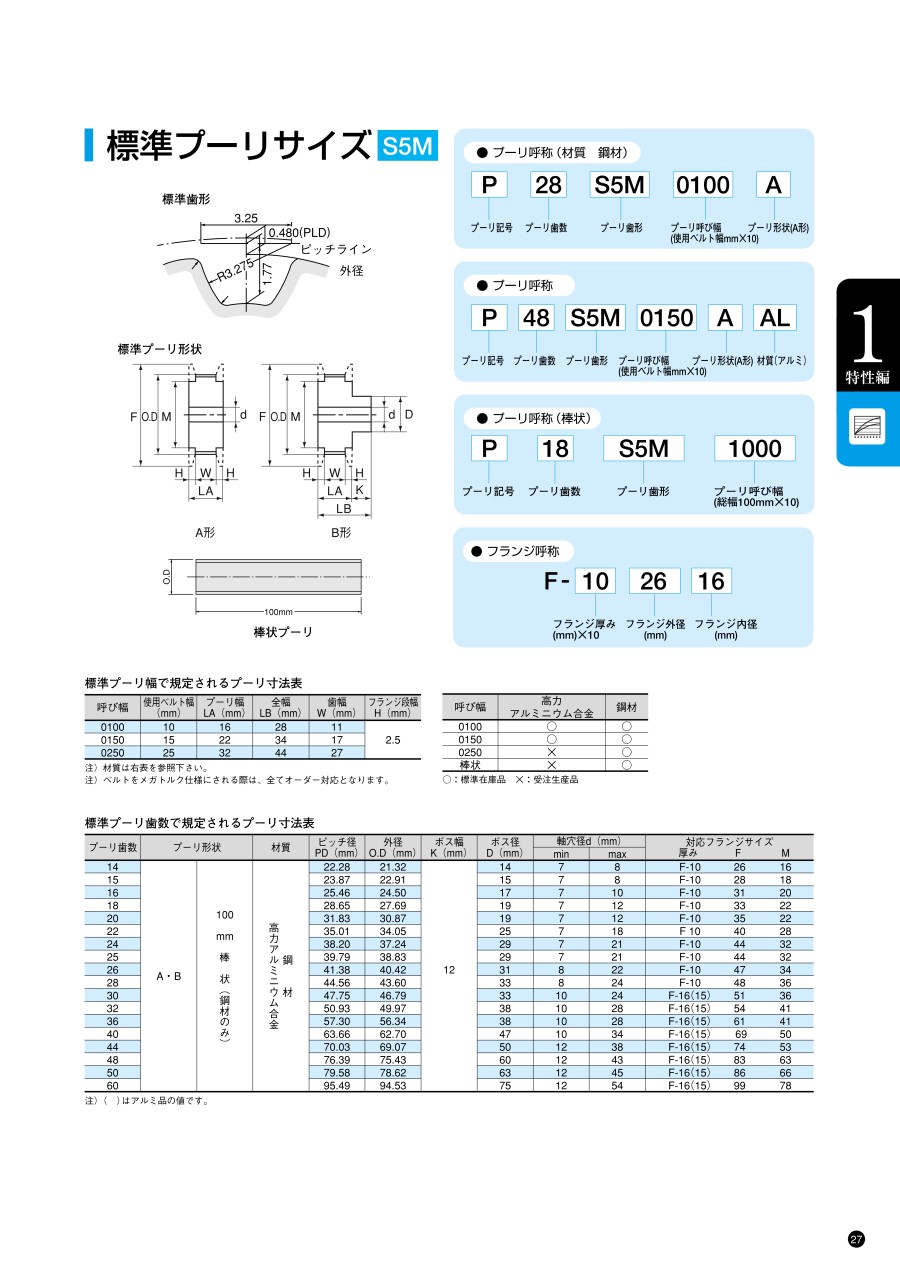

規格表
標準プーリ幅で規定されるプーリ寸法表
| 呼び幅 | 使用ベルト幅 （mm） | プーリ幅 LA（mm） | 全幅 LB（mm） | 歯幅 W（mm） | フランジ段幅 H（mm） |
|---|---|---|---|---|---|
| 0100 | 10 | 16 | 28 | 11 | 2.5 |
| 0150 | 15 | 22 | 34 | 17 | |
| 0250 | 25 | 32 | 44 | 27 |
注）材質は下記を参照してください。
注）ベルトをメガトルク仕様にされる際は、全てオーダー対応となります。
- 呼び幅0100：高力アルミニウム合金：◯、鋼材：◯
- 呼び幅0150：高力アルミニウム合金：◯、鋼材：◯
- 呼び幅0250：高力アルミニウム合金：×、鋼材：◯
- 棒状：高力アルミニウム合金：×、鋼材：◯
◯：標準在庫品
×：受注生産品
標準プーリ歯数で規定されるプーリ寸法表
| プーリ歯数 | プーリ形状 | 材質 | ピッチ径 PD（mm） | 外径 OD（mm） | ボス幅 K（mm） | ボス径 D（mm） | 軸穴径d（mm） | 対応フランジサイズ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 厚み | F | M | |||||||
| 14 | A・B | 鋼材高力アルミニウム合金 | 22.28 | 21.32 | 12 | 14 | 7 | 8 | F-10 | 26 | 16 |
| 15 | 23.87 | 22.91 | 15 | 7 | 8 | F-10 | 28 | 18 | |||
| 16 | 25.46 | 24.50 | 17 | 7 | 10 | F-10 | 31 | 20 | |||
| 18 | 28.65 | 27.69 | 19 | 7 | 12 | F-10 | 33 | 22 | |||
| 20 | 31.83 | 30.87 | 19 | 7 | 12 | F-10 | 35 | 22 | |||
| 22 | 35.01 | 34.05 | 25 | 7 | 18 | F-10 | 40 | 28 | |||
| 24 | 38.20 | 37.24 | 29 | 7 | 21 | F-10 | 44 | 32 | |||
| 25 | 39.79 | 38.83 | 29 | 7 | 21 | F-10 | 44 | 32 | |||
| 26 | 41.38 | 40.42 | 31 | 8 | 22 | F-10 | 47 | 34 | |||
| 28 | 44.56 | 43.60 | 33 | 8 | 24 | F-10 | 48 | 36 | |||
| 30 | 47.75 | 46.79 | 33 | 10 | 24 | F-16（15） | 51 | 36 | |||
| 32 | 50.93 | 49.97 | 38 | 10 | 28 | F-16（15） | 54 | 41 | |||
| 36 | 57.30 | 56.34 | 38 | 10 | 28 | F-16（15） | 61 | 41 | |||
| 40 | 63.66 | 62.70 | 47 | 10 | 34 | F-16（15） | 69 | 50 | |||
| 44 | 70.03 | 69.07 | 50 | 12 | 38 | F-16（15） | 74 | 53 | |||
| 48 | 76.39 | 75.43 | 60 | 12 | 43 | F-16（15） | 83 | 63 | |||
| 50 | 79.58 | 78.62 | 63 | 12 | 45 | F-16（15） | 86 | 66 | |||
| 60 | 95.49 | 94.53 | 75 | 12 | 54 | F-16（15） | 99 | 78 | |||
軸穴仕様規格表
| 歯数・歯形・呼び幅・プーリ形状・材質 | − | 表面処理 | − | 軸穴仕様−内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様：H・T・P・TK・N・K・C) | P20S5M0150BAL | − | WA | − | T−12 | ||||||||||||
| (軸穴仕様：V・F) | P25S5M150BAL | − | NA | − | V−15 | − | Z18 | − | J18 | ||||||||
| (軸穴仕様：Y・WB) | P50S5M0150A | − | NI | − | Y−50 | − | Q58 | − | R58 | − | S8 | − | T10 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状･材質 | 表面処理 | プーリ形状 | ||||||||||||||||||
| A | B | ||||||||||||||||||||||
| 軸穴仕様 (～)1mm単位指定(・)選択 | 軸穴仕様 (～)1mm単位指定(・)選択 | ||||||||||||||||||||||
| H(d) 丸穴 | P(d)･ T(d) 丸穴＋ タップ | K(d) キー溝･ N(d)･ TK(d) キー溝 ＋ タップ | C(d) キー溝 ＋ タップ | Ｖ 段付穴 | Y 両段付穴･ | WB 二段 段付穴 | H(d) 丸穴 | P(d)･ T(d) 丸穴＋ タップ | K(d) キー溝 | N(d)･ TK(d) キー溝 ＋ タップ | C(d) キー溝 ＋ タップ | Ｖ･Ｆ 段付穴 | |||||||||||
| V(d) | Z Z-d≧2 | J (0.1 mm 単位) | Y(d)･ WB(d) | Q･R | S･T (0.1 mm 単位) | V(d)･ F(d) | Z Z-d≧2 | J (0.1 mm 単位) | |||||||||||||||
| P | 14 | S5M | 0100 0150 0250 | A B AAL BAL | NA (生地) WA (白アルマイト) BA (黒アルマイト) HA (硬質アルマイト) BL (黒染め) NI (無電解ニッケルメッキ) | 7･8 | 7･8 | 8 | － | 7〜10 | 9〜12 | 2.0≦ J≦ LA-2.0 | 7〜10 | 9〜12 | S＋T ≦ LA-3 | 7･8 | 7･8 | 8 | − | − | 7･8 | 9･10 | 2.0≦ J≦ LB-2.0 |
| 15 | 7･8 | 7･8 | 8 | － | 7〜12 | 9〜14 | 7〜12 | 9〜14 | 7･8 | 7･8 | 8 | 7～9 | 9～11 | ||||||||||
| 16 | 7～10 | 7～10 | 8･10 | 10 | 7〜12 | 9〜14 | 7〜12 | 9〜14 | 7～10 | 7～10 | 8・10 | 7〜11 | 9〜13 | ||||||||||
| 18 | 7〜12 | 7〜12 | 8～12 | 10･12 | 7〜14 | 9〜16 | 7〜14 | 9〜16 | 7〜12 | 7〜12 | 8〜12 | 8 | 7〜13 | 9〜15 | |||||||||
| 20 | 7〜12 | 7〜12 | 8～12 | 10･12 | 7〜14 | 9〜16 | 7〜14 | 9〜16 | 7〜12 | 7〜12 | 8〜12 | 8 | 7〜13 | 9〜15 | |||||||||
| 22 | 7〜18 | 7～18 | 8～18 | 10〜18 | 7〜20 | 9〜22 | 7〜20 | 9〜22 | 7〜18 | 7〜18 | 8〜18 | 8～11 | 10 | 7〜17 | 9〜19 | ||||||||
| 24 | 7〜21 | 7〜21 | 8～21 | 10〜20 | 7〜24 | 9〜26 | 7〜24 | 9〜26 | 7〜21 | 7〜21 | 8〜21 | 8～15 | 10･12 ･15 | 7〜21 | 9〜23 | ||||||||
| 25 | 7〜21 | 7〜21 | 8～21 | 10〜20 | 7〜24 | 9〜26 | 7〜24 | 9〜26 | 7〜21 | 7〜21 | 8〜21 | 8～15 | 10･12 ･15 | 7〜21 | 9〜23 | ||||||||
| 26 | 8〜22 | 8～23 | 8～22 | 10〜20 | 8〜26 | 10〜28 | 8〜26 | 10〜28 | 8〜22 | 8〜22 | 8〜22 | 8～17 | 10･12 ･15 | 8〜23 | 10〜25 | ||||||||
| 28 | 8〜24 | 8～24 | 8～24 | 10〜20 | 8〜28 | 10〜30 | 8〜28 | 10〜30 | 8〜24 | 8〜24 | 8〜24 | 8～18 | 10〜18 | 8〜25 | 10〜27 | ||||||||
| 30 | 10〜24 | 10～26 | 10～24 | 10〜20 | 10〜28 | 12〜30 | 10〜28 | 12〜30 | 10〜24 | 10〜24 | 10〜24 | 10～18 | 10〜18 | 10〜25 | 12〜27 | ||||||||
| 32 | 10〜28 | 10～28 | 10～28 | 10〜20 | 10〜31 | 12〜33 | 10〜31 | 12〜33 | 10〜28 | 10〜28 | 10〜28 | 10～23 | 10〜20 | 10〜30 | 12〜32 | ||||||||
| 36 | 10〜28 | 10～33 | 10～28 | 10〜20 | 10〜31 | 12〜33 | 10〜31 | 12〜33 | 10〜28 | 10〜28 | 10〜28 | 10～23 | 10〜20 | 10〜30 | 12〜32 | ||||||||
| 40 | 10〜34 | 10〜34 | 10～34 | 10〜20 | 10〜40 | 12〜42 | 10〜40 | 12〜42 | 10〜34 | 10〜34 | 10〜34 | 10～30 | 10〜20 | 10〜37 | 12〜39 | ||||||||
| 44 | 12〜38 | 12〜38 | 12～38 | 12〜20 | 12〜43 | 14〜45 | 12〜43 | 14〜45 | 12〜38 | 12～38 | 12〜38 | 12～33 | 12〜20 | 12〜40 | 14〜42 | ||||||||
| 48 | 12〜43 | 12〜43 | 12～43 | 12〜20 | 12〜53 | 14〜55 | 12〜53 | 14〜55 | 12〜43 | 12〜43 | 12〜43 | 12～43 | 12〜20 | 12〜50 | 14〜52 | ||||||||
| 50 | 12〜45 | 12〜45 | 12～45 | 12〜20 | 12〜56 | 14〜58 | 12〜56 | 14〜58 | 12〜45 | 12〜45 | 12〜45 | 12～45 | 12〜20 | 12〜53 | 14〜55 | ||||||||
| 60 | 12〜54 | 12〜54 | 12～50 | 12〜20 | 12〜68 | 14〜70 | 12〜68 | 14〜70 | 12〜54 | 12〜54 | 12〜50 | 12～50 | 12〜20 | 12〜65 | 14〜67 | ||||||||
| 軸穴仕様Nの場合､軸穴径9･51〜54は製作できません。 軸穴仕様Cの場合､軸穴径8・9･11･13･14･17･21～55は製作できません。 軸穴仕様H(丸穴)､K(キー溝)､V･F(段付穴)､Y(両端段付穴)､WB(二端段付穴)の場合､タップ穴は付きません。 フランジカシメ済み､軸穴仕様P､N､TK､Cにはセットスクリューを付属します。 加工部には表面処理が付きません。 | |||||||||||||||||||||||
キー溝・タップ寸法
（単位：mm）
d寸法公差(H7)
| 呼び(N,C) | dH7 |
| 8～10(K) | ＋0.015 0 |
| 11～18 | ＋0.018 0 |
| 19～30 | ＋0.021 0 |
| 31～50 | ＋0.025 0 |
| 51～70 | ＋0.030 0 |
新JISキー溝寸法公差
| 呼び(N) | bJS9 | t | ||
| 8～10 | 3 | ±0.0125 | 1.4 | ＋0.1 0 |
| 10K～12 | 4 | ±0.0150 | 1.8 | |
| 13～17 | 5 | 2.3 | ||
| 18～22 | 6 | 2.8 | ||
| 23～30 | 8 | ±0.0180 | 3.3 | ＋0.2 0 |
| 31～38 | 10 | |||
| 39～44 | 12 | ±0.0215 | ||
| 45～50 | 14 | 3.8 | ||
| 55 | 16 | 4.3 | ||
| 60～65 | 18 | 4.4 | ||
| 66～70 | 20 | ±0.0260 | 4.9 | |
旧JISキー溝寸法公差
| 呼び(C) | bJS9 | t | ||
| 10～12 | 4 | ＋0.022 ＋0.010 | 1.5 | ＋0.1 0 |
| 15～20 | 5 | 2 | ||
| 30 | 7 | ＋0.028 ＋0.013 | 3 | |
| 33～40 | 10 | 3.5 | ||
| 41～50 | 12 | ＋0.034 ＋0.016 | ||
| 55～60 | 15 | 5 | ||
| 61～70 | 18 | 6 | ||
セットスクリューサイズ
| 適応軸径（d） | ねじサイズ |
| 4をこえ7以下 | M3×4 |
| 7をこえ12以下 | M4×5 |
| 12をこえ17以下 | M5×5 |
| 17をこえ30以下 | M6×8 |
| 30をこえ50以下 | M8×10 |
| 50をこえ90以下 | M10×12 |
[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法（b）許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21～は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。（下記関連部品参照）
追加工
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | |
| Code | KC90 | KC120 | NFC | RFC・LFC |
| Spec | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。  | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。  | フランジをカシメずに出荷します。 （フランジ2枚付属）  | 片側のみフランジをカシメずに出荷します。 （フランジ1枚付属）  |
| Alterations | 止め輪溝追加工 | タップ穴寸法変更 | ボスカット | ||||||||||||||
| Code | SRG | TPC | BC | ||||||||||||||
| Spec | 段付穴の軸径に合った止め輪溝を加工します。 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J－SRG－m  ※止め輪溝寸法は下記表を参照ください。 | タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| ボスの長さを0.5㎜単位でカットします。 [ ! ]軸穴仕様H・V・F：3≦BC＜L－W [ ! ]軸穴仕様P・N・C：M＋3≦BC＜L－W [ NG ]A形は適用不可 |
| Alterations | 側面穴追加工* | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec | ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋M＋4≦Q□C≦E－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦E－(M＋4) B形：d＋M＋4≦Q□C≦D－(M＋4) 軸穴仕様Vの場合 Z＋M＋4≦Q□C≦D-(M＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC：KC120を同時に指定 QFC：KC120は同時に適用不可 QSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  | ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋K＋4≦K□C≦E－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦E－(K＋4) B形：d＋K＋4≦K□C≦D－(K＋4) 軸穴仕様Vの場合 Z＋K＋4≦K□C≦－(K＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC：KC120を同時に指定 KFC：KC120は同時に適用不可 KSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  | ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形：d＋d2＋4≦Z□C≦E－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦E－(d2＋4) B形：d＋d2＋4≦Z□C≦D－(d2＋4) 軸穴仕様Vの場合 Z＋d2＋4≦Z□C≦D-(d2＋4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC：KC120を同時に指定 ZFC：KC120は同時に適用不可 ZSC：適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可  |
[ ! ]適用する追加工は絞り込み条件からご確認ください。
[ ! ]プーリ追加工詳細は>>こちらを参照ください。
■止め輪溝寸法
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 10 | 10.4 | +0.11 0 | 1.15 | +0.14 0 | 1.5 |
| 11 | 11.4 | ||||
| 12 | 12.5 | ||||
| 13 | 13.6 | ||||
| 14 | 14.6 | ||||
| 15 | 15.7 | ||||
| 16 | 16.8 | ||||
| 17 | 17.8 | ||||
| 19 | 20 | +0.21 0 | |||
| 20 | 21 | ||||
| 21 | 22 | ||||
| 22 | 23 |
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 24 | 25.2 | +0.21 0 | 1.15 | +0.14 0 | 1.5 |
| 25 | 26.2 | ||||
| 26 | 27.2 | ||||
| 28 | 29.4 | ||||
| 30 | 31.4 | ||||
| 32 | 33.7 | ||||
| 35 | 37 | 1.65 | 2 | ||
| 37 | 39 | ||||
| 40 | 42.5 | +0.25 0 | 1.9 | ||
| 42 | 44.5 | ||||
| 45 | 47.5 | ||||
| 47 | 49.5 |
| ZH7 | d2 | 許容差 | m | 許容差 | n （最小） |
| 52 | 55 | +0.3 0 | 2.2 | +0.14 0 | 2 |
| 55 | 58 | ||||
| 60 | 63 | ||||
| 62 | 65 | ||||
| 68 | 71 | 2.7 | 2.5 | ||
| 72 | 75 | ||||
| 80 | 83.5 | +0.35 0 |
適用止め輪は>>こちら
技術情報・設計アイデア
設計手順、S5M 許容張力表、S5M 基準伝導容量表・許容トルク表関連部品
| マシンキー | ||
|---|---|---|
| カテゴリページ | マシンキー | |
| 代表商品 | 平行キー | 平行キー ザクリ穴センタータイプ |
| 画像 |  |  |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 11日目 |
3,291円 ( 3,620円 ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
- ( - ) | 11日目 |
詳細情報
基本情報
軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工し、お届けします。
ご注意
- ミスミでは特注には対応しておりません。
- 軸穴加工品はフランジをかしめて納品。下穴品はフランジをかしめず納品します。
フランジの単品販売には対応しておりません。
