ミスミ

平行キー

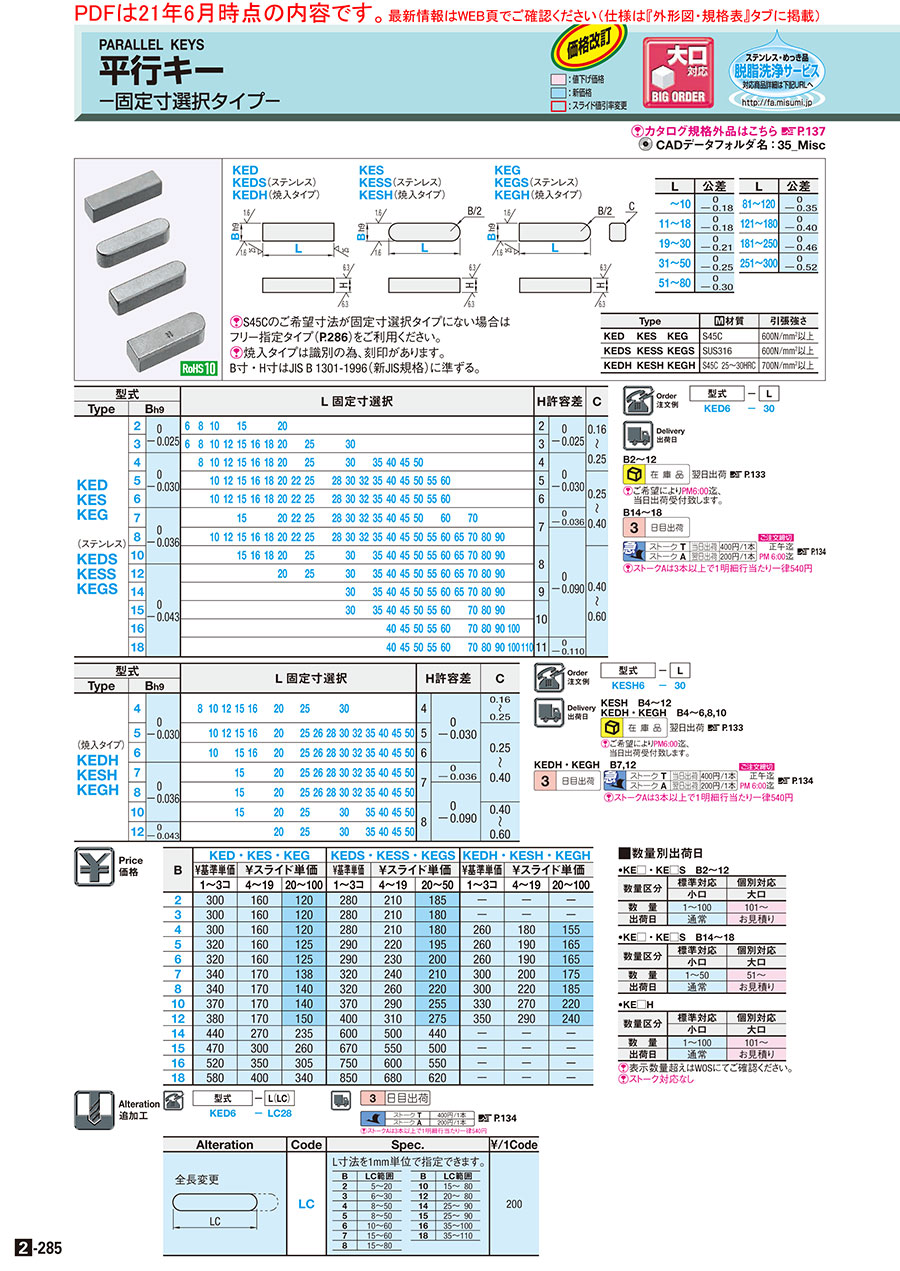

カタログ |P.2-285

数量スライド割引
一部当日出荷可能

4.6

平均満足度4.6

この商品のレビューをみる（233件）

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー　Ｓ４５Ｃ　ブランク　Ｌ３００

4.5

通常価格(税別)： 431円 (税込価格：474円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ミスミ

平行キー　抜きタップ付タイプ

4.5

通常出荷日：3 日目

【特長】・固定寸選択タイプとフリー指定タイプを両方ご用意しました。

詳細情報を確認する

環境対応
RoHS対応（10物質）
特性・用途
該当なし
穴加工
加工なし
材質証明書
対象

ご注意

精密洗浄・電解研磨を行った平行キーを新発売いたしました。
ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

未確定：候補が1,359型番あります。

外形図・規格表
型番リスト
詳細情報
カタログ

外形図・規格表

外形図

ストレート
KED
KEDS（ステンレス）
KEDH（焼入タイプ）
KEDF（フリー指定タイプ）両端丸形
KES
KESS（ステンレス）
KESH（焼入タイプ）
KESF（フリー指定タイプ）片端丸形
KEG
KEGS（ステンレス）
KEGH（焼入タイプ）
KEGF（フリー指定タイプ）

[ ! ]材質：S45Cのご希望寸法がL寸選択タイプにない場合はL寸フリー指定タイプ「KEDF」などをご検討ください。
[ ! ]寸法フリー指定タイプにてご希望仕様、寸法がない場合は規格外品サービス>>こちらにてお問合せください。
[ ! ]焼入タイプは識別の為、刻印があります。B寸・H寸はJIS B 1301-1996（新JIS規格）に準ずる。

L寸法公差

L	公差
5～18	0 -0.18
19～30	0 -0.21
31～50	0 -0.25
51～80	0 -0.30

L	公差
81～120	0 -0.35
121～180	0 -0.40
181～250	0 -0.45
251～300	0 -0.52

[ ! ]B、H寸法公差は下記規格表を参照ください。

選定方法	Type			[ M ]材質	[ H ]硬度	[ S ]表面処理	引張強さ
L寸選択タイプ	KED	KES	KEG	S45C	−	−	600N/mm²以上
	KEDS	KESS	KEGS	SUS316	−		600N/mm²以上
	KEDH	KESH	KEGH	S45C	25～35HRC		700N/mm²以上
L寸フリー指定タイプ	KEDF	KESF	KEGF	S45C	−		600N/mm²以上

※S45Cは出荷時、防錆油が塗布されています。
[ ! ]全体焼入れ品です。

規格表

型式	−	L
KED6	−	30
KESH6	−	30
KEGF2	−	12
KEGF28	−	120

L寸選択タイプ

型式			L																									H		C
Type	B																											H
Type	寸法	許容差(h9)																										寸法	許容差
KED KES KEG (ステンレス) KEDS KESS KEGS	2	0 − 0.025	6	8	10		15			20																		2	0 − 0.025	0.16 〜 0.25
	3	0 − 0.025	6	8	10	12	15	16	18	20		25		30														3	0 − 0.025	0.16 〜 0.25
	4	0 − 0.030		8	10	12	15	16	18	20		25		30		35	40	45	50									4	0 − 0.030	0.16 〜 0.25
	5	0 − 0.030			10	12	15	16	18	20	22	25	28	30	32	35	40	45	50	55	60							5	0 − 0.030	0.25 〜 0.40
	6	0 − 0.030			10	12	15	16	18	20	22	25	28	30	32	35	40	45	50	55	60							6	0 − 0.030	0.25 〜 0.40
	7	0 − 0.036					15			20	22	25	28	30	32	35	40	45	50		60		70					7	0 − 0.036	0.25 〜 0.40
	8	0 − 0.036			10	12	15	16	18	20	22	25	28	30	32	35	40	45	50	55	60	65	70	80	90			7	0 − 0.090	0.25 〜 0.40
	10	0 − 0.036					15	16	18	20		25		30		35	40	45	50	55	60	65	70	80	90			8	0 − 0.090	0.40 〜 0.60
	12	0 − 0.043								20		25		30		35	40	45	50	55	60	65	70	80	90			8	0 − 0.090	0.40 〜 0.60
	14	0 − 0.043												30		35	40	45	50	55	60	65	70	80	90			9	0 − 0.090	0.40 〜 0.60
	15	0 − 0.043												30		35	40	45	50	55	60		70	80	90			10	0 − 0.090	0.40 〜 0.60
	16	0 − 0.043															40	45	50	55	60		70	80	90	100		10	0 − 0.090	0.40 〜 0.60
	18	0 − 0.043															40	45	50	55	60		70	80	90	100	110	11	0 − 0.110	0.40 〜 0.60

L寸選択タイプ（焼入れタイプ）

型式				L														H		C
Type	B																	H
Type	寸法	許容差(h9)																寸法	許容差
(焼入タイプ) KEDH KESH KEGH	4	0 − 0.030	8	10	12	15	16	20	25			30						4	0 − 0.030	0.16 〜 0.25
	5	0 − 0.030		10	12	15	16	20	25	26	28	30	32	35	40	45	50	5	0 − 0.030	0.25 〜 0.40
	6	0 − 0.030		10		15	16	20	25	26	28	30	32	35	40	45	50	6	0 − 0.030	0.25 〜 0.40
	7	0 − 0.036				15		20	25	26	28	30	32	35	40	45	50	7	0 − 0.036	0.25 〜 0.40
	8	0 − 0.036				15		20	25	26	28	30	32	35	40	45	50	7	0 − 0.090	0.25 〜 0.40
	10	0 − 0.036				15		20	25			30		35	40	45	50	8	0 − 0.090	0.40 〜 0.60
	12	0 − 0.043						20	25			30		35	40	45	50	8	0 − 0.090	0.40 〜 0.60

L寸フリー指定タイプ

型式			L 指定1㎜単位	H		C
Type	B			H
Type	寸法	許容差(h9)		寸法	許容差
KEDF KESF KEGF	2	0 －0.025	5～30	2	0 －0.025	0.16～0.25
	3	0 －0.025	6～50	3	0 －0.025
	4	0 －0.030	6～60	4	0 －0.030
	5		8～60	5		0.25～0.40
	6		8～80	6
	7	0 －0.036	10～100	7	0 －0.036
	8		10～100	7	0 －0.090
	10		15～100	8		0.40～0.60
	12	0 －0.043	15～150	8
	14		16～150	9
	15		18～150	10
	16		20～150	10
	18		30～150	11	0 －0.110
	20	0 －0.052	40～200	12		0.60～0.80
	22		40～200	14
	25		40～250	14
	28		40～300	16
	32	0 －0.062	40～300	18

[ ! ]ご希望の寸法が無い場合はカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。

追加工

Alteration

Code

Spec.

￥/1Code

全長変更

L寸法を1mm単位で指定できます

200

B	LC範囲
2	5～20
3	6～30
4	8～50
5	8～50
6	10～60
7	15～60
8	15～80

B	LC範囲
10	15～80
12	20～80
14	25～90
15	25～90
16	35～100
18	35～110

[ ! ]L寸選択タイプで選択可能な寸法は指定できません。

型番リスト

表示件数

...

型番

形状

幅

(mm)

全長

(mm)

材質

端部形状

厚さ H

(mm)

本体焼入

全長変更 LC

(mm)

材質証明書：材質

RoHS?

最小発注数量

[平行キー（ストレート）] 平行キー（ストレート）	2	6	[鉄] S45C	両端角	2	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	2	8	[鉄] S45C	両端角	2	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	2	10	[鉄] S45C	両端角	2	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	2	15	[鉄] S45C	両端角	2	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	2	20	[鉄] S45C	両端角	2	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	2	-	[鉄] S45C	両端角	2	なし	5 ～ 20	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	6	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	8	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	10	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	12	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	15	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	16	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	18	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	20	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	25	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	30	[鉄] S45C	両端角	3	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	3	-	[鉄] S45C	両端角	3	なし	6 ～ 30	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	8	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	10	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	12	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	15	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	16	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	18	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	20	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	25	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	30	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	35	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	40	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	45	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	50	[鉄] S45C	両端角	4	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	4	-	[鉄] S45C	両端角	4	なし	8 ～ 50	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	10	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	12	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	15	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	16	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	18	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	20	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	22	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	25	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	28	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	30	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	32	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	35	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	40	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	45	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	50	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	55	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	60	[鉄] S45C	両端角	5	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	5	-	[鉄] S45C	両端角	5	なし	8 ～ 50	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	10	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	12	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	15	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	16	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	18	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	20	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	22	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	25	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	28	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	30	[鉄] S45C	両端角	6	なし	-	S45C	10	1個
[平行キー（ストレート）] 平行キー（ストレート）	6	32	[鉄] S45C	両端角	6	なし	-	S45C	10	1個

通常単価(税別) (税込単価)	通常出荷日

320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
- ( - )	3日目
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
- ( - )	3日目
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
320円 ( 352円 )	在庫品1日目当日出荷可能
- ( - )	3日目
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
- ( - )	3日目
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能
340円 ( 374円 )	在庫品1日目当日出荷可能

...

基本情報
納期・価格

基本情報

【特長】・固定寸選択タイプとフリー指定タイプを両方ご用意しました。

ご注意

精密洗浄・電解研磨を行った平行キーを新発売いたしました。
ご希望の寸法が無い場合はカタログ規格外品サービスカタログ規格外品サービスにて製作可否を含めた見積の問い合わせになります。
当ページの価格表は23年4月時点の情報になります。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

納期・価格

価格表

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

B	KED・KES・KEG			KEDS・KESS・KEGS			KEDH・KESH・KEGH
	￥基準単価	￥スライド単価		￥基準単価	￥スライド単価		￥基準単価	￥スライド単価
	1〜3コ	4〜19	20〜100	1〜3コ	4〜19	20〜50	1〜3コ	4〜19	20〜100
2	320	170	130	290	220	190	－	－	－
3	320	170	130	290	220	190	－	－	－
4	320	170	130	290	220	190	270	190	160
5	340	170	130	300	230	200	270	200	170
6	340	170	130	300	240	210	270	200	170
7	360	180	140	340	250	220	320	210	180
8	360	180	150	340	270	230	320	230	190
10	390	180	150	390	300	270	350	280	230
12	400	180	160	420	330	290	370	300	250
14	460	280	250	630	530	460	－	－	－
15	490	320	270	700	580	530	－	－	－
16	550	370	320	790	630	580	－	－	－
18	610	420	360	890	710	650	－	－	－

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		KEDF					KESF					KEGF
型式		￥基準単価	￥スライド単価				￥基準単価	￥スライド単価				￥基準単価	￥スライド単価
Type	B	1〜19コ	20〜29	30〜49	50〜100	101〜400	1〜19コ	20〜29	30〜49	50〜100	101〜400	1〜19コ	20〜29	30〜49	50〜100	101〜400
KEDF KESF KEGF	2	340	320	303	276	84	360	340	322	292	96	350	329	312	284	90
	2	450	420	399	357	158	480	452	431	378	179	460	431	410	368	171
	3	320	300	284	259	63	340	320	303	276	74	330	309	293	267	69
	3	450	420	399	357	158	470	441	420	378	175	460	431	410	368	171
	4	320	300	284	259	63	340	320	303	276	74	330	309	293	267	69
	4	490	462	441	389	158	510	483	462	410	191	500	473	452	399	181
	5	330	309	293	267	69	350	329	312	284	90	340	320	303	276	74
	5	490	462	441	389	158	510	483	462	410	191	500	473	452	399	181
	6	330	309	293	267	72	350	329	312	284	100	340	320	303	276	84
	6	500	473	452	399	170	530	494	473	420	195	510	483	462	410	189
	7	350	329	312	284	90	380	360	341	310	105	360	340	322	292	100
	7	530	494	473	420	174	540	504	473	420	198	530	494	473	420	189
	8	360	340	322	292	100	380	360	341	310	121	370	349	331	302	111
	8	560	525	494	441	183	580	546	515	462	202	570	536	504	452	193
	10	390	369	350	319	132	410	389	369	335	156	400	380	360	327	143
	10	560	525	494	441	200	580	546	515	462	231	570	536	504	452	216
	12	400	380	360	327	147	430	409	388	353	189	420	399	378	345	168
	12	600	567	536	473	263	620	588	557	494	279	610	578	546	483	268
	14	500	479	454	413	318	560	529	501	456	350	540	509	482	439	338
	14	660	620	588	525	410	690	651	620	546	436	680	536	609	546	416
	15	540	509	482	439	375	590	559	530	482	399	580	549	520	474	387
	15	690	651	620	546	436	710	672	641	567	478	700	662	630	557	457
	16	590	559	530	482	412	640	608	577	525	455	630	599	567	517	441
	16	690	651	620	546	486	750	704	662	588	522	720	683	651	578	508
	18	640	608	577	525	441	700	668	634	577	499	670	639	605	551	483
	18	800	756	714	630	502	830	788	746	662	531	810	767	725	641	525

・下表の価格表は23年4月時点の情報になります。
・最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

型式		KEDF					KESF					KEGF
型式		￥基準単価	￥スライド単価				￥基準単価	￥スライド単価				￥基準単価	￥スライド単価
Type	B	1〜4コ	5〜9	10〜19	20〜29	30〜100	1〜4コ	5〜9	10〜19	20〜29	30〜100	1〜4コ	5〜9	10〜19	20〜29	30〜100
KEDF KESF KEGF	20	1,580	1,502	1,292	1,155	1,008	1,720	1,638	1,407	1,260	1,050	1,650	1,565	1,355	1,208	1,071
		1,670	1,586	1,365	1,229	1,035	1,820	1,722	1,491	1,334	1,108	1,740	1,659	1,428	1,281	1,098
		1,860	1,764	1,523	1,365	1,208	2,020	1,911	1,649	1,481	1,250	1,940	1,848	1,596	1,428	1,166
	22	1,760	1,680	1,449	1,292	1,129	1,910	1,817	1,565	1,407	1,166	1,840	1,743	1,512	1,355	1,103
		1,860	1,764	1,523	1,365	1,208	2,010	1,901	1,649	1,470	1,224	1,940	1,848	1,596	1,428	1,166
		2,060	1,953	1,691	1,512	1,255	2,210	2,100	1,806	1,670	1,323	2,130	2,027	1,743	1,565	1,279
	25	1,960	1,869	1,607	1,439	1,197	2,110	2,006	1,733	1,554	1,245	2,040	1,932	1,670	1,502	1,182
		2,060	1,953	1,691	1,512	1,255	2,210	2,100	1,806	1,617	1,323	2,130	2,027	1,743	1,565	1,279
		2,260	2,142	1,848	1,659	1,355	2,400	2,289	1,974	1,764	1,539	2,330	2,216	1,911	1,712	1,491
		2,940	2,793	2,415	2,163	1,764	3,090	2,930	2,531	2,268	1,759	3,010	2,867	2,468	2,216	1,838
	28	2,150	2,048	1,764	1,586	1,292	2,310	2,195	1,890	1,701	1,386	2,230	2,111	1,827	1,638	1,313
		2,260	2,142	1,848	1,659	1,355	2,400	2,289	1,974	1,764	1,539	2,330	2,216	1,911	1,712	1,491
		2,450	2,321	2,006	1,796	1,468	2,590	2,468	2,132	1,911	1,659	2,520	2,394	2,069	1,859	1,512
		3,130	2,972	2,562	2,300	1,878	3,280	3,108	2,688	2,415	2,064	3,200	3,045	2,625	2,363	1,922
		3,620	3,444	2,499	2,667	2,174	3,770	3,581	3,087	2,772	2,337	3,700	3,507	3,035	2,720	2,218
	32	3,130	2,972	2,562	2,300	2,003	3,280	3,108	2,688	2,415	2,064	3,200	3,045	2,625	2,363	1,922
		3,620	3,444	2,972	2,667	2,355	3,770	3,581	3,087	2,772	2,337	3,700	3,507	3,035	2,720	2,218
		4,590	4,358	3,759	3,381	2,799	4,750	4,505	3,896	3,497	2,895	4,670	4,442	3,833	3,444	2,804
		5,080	4,830	4,169	3,749	3,150	5,230	4,967	4,284	3,854	3,189	5,160	4,893	4,232	3,801	3,145
		5,570	5,292	4,568	4,106	3,339	5,720	5,439	4,694	4,221	3,434	5,640	5,355	4,620	4,158	3,665

納期

KE□・KE□S B2～12
KESH B4～12
KEDH・KEGH B4～6,8,10

在庫品

翌日出荷 >>こちら

[ ! ]ご希望によりPM5:00迄、当日出荷受付致します。

KE□・KE□S B14～18
KEDH・KEGH B7,12

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

[ ! ]ストークAは3本以上で１明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

・KE□・KE□S B2～12

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜100	101～
出荷日	通常	お見積り

・KE□・KE□S B14～18

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜50	51～
出荷日	通常	お見積り

・KE□H

数量区分	標準対応	個別対応
数量区分	小口	大口
数量	1〜100	101～
出荷日	通常	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。
[ ! ]ストーク対応なし

KE□F B2～18

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークT	当日出荷	400円/1本	正午迄	>>こちら
急	ストークA	翌日出荷	200円/1本	PM 6:00迄	>>こちら

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜100	101～400	401～
出荷日	通常	＋5日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

KE□F B20～32

日目出荷

[ ! ]本商品は土曜・祝日を実働日数に含みません。WOSにて出荷日をご確認ください。

				ご注文締切
急	ストークB	3日目出荷	200円/1本	PM 8:00迄	>>こちら

[ ! ]3本以上で１明細行当たり一律540円
[ ! ]本商品は土曜・祝日を実働日数に含みません。ストークをご利用の場合はWOSにて出荷日をご確認ください。

数量区分	標準対応		個別対応
数量区分	小口	大口	大口
数量	1〜29	30～100	101～
出荷日	通常	＋3日	お見積り

[ ! ]表示数量超えはWOSにてご確認ください。

出荷日については、こちらをご覧ください。

カタログ

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

ミスミ
低頭ショルダーボルト高強度ステンレスタイプ　-軸公差ｇ6-
ステンレス材でありながら強度区分A2-90、SCM435と同等の強度があります。
ミスミ
フラットエアノズル　簡易タイプ　噴射口狭小/幅広
簡易的でお求め安い金属（SUS304）製エアノズルです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

平行キーのレビュー

4.6平均満足度：4.6233件のレビュー

星5
65%
星4
30%
星3
4%
星2
0%
星1
0%

高評価レビュー

シャフト

満足度：5.02022/07/20

厚みに公差があり、加工ではコストがかかってしまうと悩んでいたところに、こちらで厚み公差も出ていてしかも安価なものを見...もっと読む

3人が参考にしています。

試験装置

満足度：3.02016/06/02

品質面では特に問題なく使用可能。また、1個から注文出来る点もありがたい。しかしながら、100個以下の場合の単価が高い...もっと読む

7人が参考にしています。

シャフト部

満足度：5.02017/05/16

単価が安い。納期も早い　言うことなしです。　いろいろなサイズも取り揃えているので、非常に助かってます

6人が参考にしています。

回り止め

満足度：5.02017/04/04

材質豊富も焼き入れのものもあり両角・片丸・両丸サイズも豊富でいうことありません。

5人が参考にしています。

回転軸

満足度：5.02017/07/31

納期・価格がはっきりしていて便利に使用させて頂いております。

4人が参考にしています。

シャフト

満足度：5.02022/07/20

厚みに公差があり、加工ではコストがかかってしまうと悩んでいたところに、こちらで厚み公差も出ていてしかも安価なものを見...もっと読む

3人が参考にしています。

233件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品平行キー	【クリーン洗浄品】平行キー	平行キー　ブランクタイプ－ステンレス	平行キー　抜きタップ付タイプ	平行キー　ザクリ穴センタータイプ	平行キー　ザクリ穴タップ付タイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	1,039円 -	-	-	-
通常出荷日	在庫品1日目〜	3日目〜	在庫品1日目	3日目	3日目	3日目
環境対応	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）	RoHS対応（10物質）
特性・用途	該当なし	クリーン洗浄	該当なし	該当なし	該当なし	該当なし
穴加工	加工なし	加工なし	加工なし	センタータップ	ザグリ穴	センタータップ＋ザグリ穴加工
材質証明書	対象	対象	対象	対象	対象	対象
