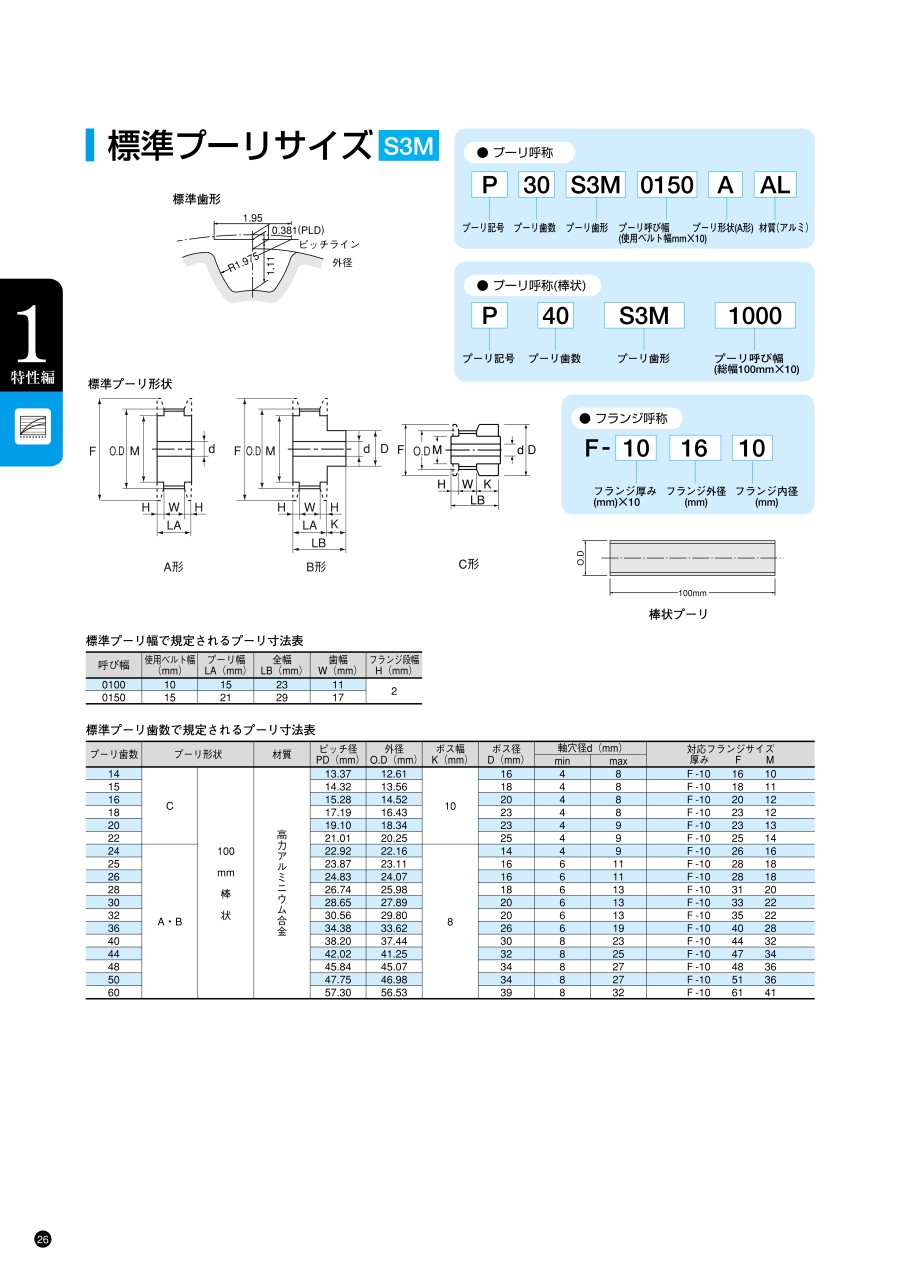

標準歯形

標準プーリ形状
| 呼び幅 | 使用ベルト幅 (mm) | プーリ幅 LA(mm) | 全幅 LB(mm) | 歯幅 W(mm) | フランジ段幅 H(mm) |
|---|---|---|---|---|---|
| 0100 | 10 | 15 | 23 | 11 | 2 |
| 0150 | 15 | 21 | 29 | 17 |
| プーリ歯数 | プーリ形状 | 材質 | ピッチ径 PD(mm) | 外径 OD(mm) | ボス幅 K(mm) | ボス径 D(mm) | 軸穴径d(mm) | 対応フランジサイズ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 厚み | F | M | |||||||
| 14 | C | 高力アルミニウム合金 | 13.37 | 12.61 | 10 | 16 | 4 | 8 | F-10 | 16 | 10 |
| 15 | 14.32 | 13.56 | 18 | 4 | 8 | F-10 | 18 | 11 | |||
| 16 | 15.28 | 14.52 | 20 | 4 | 8 | F-10 | 20 | 12 | |||
| 18 | 17.19 | 16.43 | 23 | 4 | 8 | F-10 | 23 | 12 | |||
| 20 | 19.10 | 18.34 | 23 | 4 | 9 | F-10 | 23 | 13 | |||
| 22 | 21.01 | 20.25 | 25 | 4 | 9 | F-10 | 25 | 14 | |||
| 24 | A・B | 22.92 | 22.16 | 8 | 14 | 4 | 9 | F-10 | 26 | 16 | |
| 25 | 23.87 | 23.11 | 16 | 6 | 11 | F-10 | 28 | 18 | |||
| 26 | 24.83 | 24.07 | 16 | 6 | 11 | F-10 | 28 | 18 | |||
| 28 | 26.74 | 25.98 | 18 | 6 | 13 | F-10 | 31 | 20 | |||
| 30 | 28.65 | 27.89 | 20 | 6 | 13 | F-10 | 33 | 22 | |||
| 32 | 30.56 | 29.80 | 20 | 6 | 13 | F-10 | 35 | 22 | |||
| 36 | 34.38 | 33.62 | 26 | 6 | 19 | F-10 | 40 | 28 | |||
| 40 | 38.20 | 37.44 | 30 | 8 | 23 | F-10 | 44 | 32 | |||
| 44 | 42.02 | 41.25 | 32 | 8 | 25 | F-10 | 47 | 34 | |||
| 48 | 45.84 | 45.07 | 34 | 8 | 27 | F-10 | 48 | 36 | |||
| 50 | 47.75 | 46.98 | 34 | 8 | 27 | F-10 | 51 | 36 | |||
| 60 | 57.30 | 56.53 | 39 | 8 | 32 | F-10 | 61 | 41 | |||

| 歯数・歯形・呼び幅・プーリ形状 | − | 表面処理 | − | 軸穴仕様−内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様:H・T・P・TK・N・K・C) | P20S3M0150CAL | − | WA | − | T−9 | ||||||||||||
| (軸穴仕様:V・F) | P36S3M150BAL | − | NA | − | V−15 | − | Z18 | − | J18 | ||||||||
| (軸穴仕様:Y・WB) | P50S3M0150AAL | − | NI | − | Y−10 | − | Q28 | − | R28 | − | S3 | − | T3 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 表面処理 | プーリ形状 | |||||||||||||||||
| A・C | B | |||||||||||||||||||||
| 軸穴仕様 (~)1mm単位指定(・)選択 | 軸穴仕様 (~)1mm単位指定(・)選択 | |||||||||||||||||||||
| H(d) 丸穴 | P(d)・ T(d) 丸穴+ タップ | K(d) キー溝・ N(d)・ TK(d) キー溝 + タップ | C(d) キー溝 + タップ | V 段付穴 | Y 両段付穴・ | WB 二段 段付穴 | H(d) 丸穴 | P(d)・ T(d) 丸穴+ タップ | K(d) キー溝・N(d)・ TK(d) キー溝 + タップ | C(d) キー溝 + タップ | V・F 段付穴 | |||||||||||
| V(d) | Z Z-d≧2 | J (0.1 mm 単位) | Y(d)・ WB(d) | Q・R | S・T (0.1 mm 単位) | V(d)・ F(d) | Z Z-d≧2 | J (0.1 mm 単位) | ||||||||||||||
| P | 14 | S3M | 0100 0150 | CAL | NA (生地) WA (白アルマイト) BA (黒アルマイト) HA (硬質アルマイト) BL (黒染め) NI (無電解ニッケルメッキ) | 4~8 | 4~8 | - | - | - | - | 2.0≦ J≦ LA-2.0 | - | - | S+T ≦ LA-3 | − | − | − | − | − | − | 2.0≦ J≦ LB-2.0 |
| 15 | 4~8 | 4~8 | ||||||||||||||||||||
| 16 | 4~8 | 4~8 | ||||||||||||||||||||
| 18 | 4~8 | 4~8 | ||||||||||||||||||||
| 20 | 4~9 | 4~9 | ||||||||||||||||||||
| 22 | 4~9 | 4~9 | ||||||||||||||||||||
| 24 | AAL BAL | 4〜9 | 4〜9 | 4~10 | 6~12 | 4~10 | 6~12 | 4〜9 | 4〜9 | 4〜8 | 6〜10 | |||||||||||
| 25 | 6〜11 | 6〜11 | 10・11 | 10 | 6〜12 | 8〜14 | 6〜12 | 8〜14 | 6〜11 | 6〜11 | 6〜10 | 8〜12 | ||||||||||
| 26 | 6〜11 | 6〜11 | 10・11 | 10 | 6〜12 | 8〜14 | 6〜12 | 8〜14 | 6〜11 | 6〜11 | 6〜10 | 8〜12 | ||||||||||
| 28 | 6〜13 | 6〜13 | 10~13 | 10 | 6〜12 | 8〜14 | 6〜12 | 8〜14 | 6〜13 | 6〜13 | 6〜12 | 8〜14 | ||||||||||
| 30 | 6〜13 | 6〜13 | 10~13 | 10・12 | 6〜14 | 8〜16 | 6〜14 | 8〜16 | 6〜13 | 6〜13 | 10・11 | 10 | 6〜12 | 8〜14 | ||||||||
| 32 | 6〜13 | 6〜13 | 10~13 | 10・12 | 6〜14 | 8〜16 | 6〜14 | 8〜16 | 6〜13 | 6〜13 | 10・11 | 10 | 6〜12 | 8〜14 | ||||||||
| 36 | 6〜19 | 6~19 | 10~19 | 10〜19 | 6〜20 | 8〜22 | 6〜20 | 8〜22 | 6〜19 | 6〜19 | 10~15 | 10・12 | 6〜18 | 8〜20 | ||||||||
| 40 | 8〜23 | 8〜23 | 10~23 | 10〜20 | 8〜24 | 10〜26 | 8〜24 | 10〜26 | 8〜23 | 8〜23 | 10~17 | 10〜16 | 8〜22 | 10〜24 | ||||||||
| 44 | 8〜25 | 8〜25 | 10~25 | 10〜20 | 8〜26 | 10〜28 | 8〜26 | 10~28 | 8〜25 | 8〜25 | 10~18 | 10〜18 | 8〜24 | 10〜26 | ||||||||
| 48 | 8〜27 | 8〜27 | 10~27 | 10〜20 | 8〜28 | 10〜30 | 8〜28 | 10〜30 | 8〜27 | 8〜27 | 10~20 | 10〜20 | 8〜26 | 10〜28 | ||||||||
| 50 | 8〜27 | 8〜27 | 10~27 | 10〜20 | 8〜28 | 10〜30 | 8〜28 | 10〜30 | 8〜27 | 8〜27 | 10~20 | 10〜20 | 8〜26 | 10〜28 | ||||||||
| 60 | 8〜32 | 8〜32 | 10~32 | 10〜20 | 8〜31 | 10〜33 | 8〜31 | 10〜33 | 8〜32 | 8〜32 | 10~22 | 10〜20 | 8〜31 | 10〜33 | ||||||||
| 軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。 軸穴仕様Cの場合、軸穴径8・9・11・13・14・17・21~55は製作できません。 軸穴仕様H(丸穴)、K(キー溝)、V・F(段付穴)、Y(両端段付穴)、WB(二端段付穴)の場合、タップ穴は付きません。 フランジカシメ済み、軸穴仕様P、N、TK、Cにはセットスクリューを付属します。 フランジ部は表面処理が付きます。加工部には表面処理が付きません。 | ||||||||||||||||||||||

| 呼び(N,C) | dH7 |
| 8~10(K) | +0.015 0 |
| 11~18 | +0.018 0 |
| 19~30 | +0.021 0 |
| 31~50 | +0.025 0 |
| 51~70 | +0.030 0 |
| 呼び(N) | bJS9 | t | ||
| 8~10 | 3 | ±0.0125 | 1.4 | +0.1 0 |
| 10K~12 | 4 | ±0.0150 | 1.8 | |
| 13~17 | 5 | 2.3 | ||
| 18~22 | 6 | 2.8 | ||
| 23~30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
| 31~38 | 10 | |||
| 39~44 | 12 | ±0.0215 | ||
| 45~50 | 14 | 3.8 | ||
| 55 | 16 | 4.3 | ||
| 60~65 | 18 | 4.4 | ||
| 66~70 | 20 | ±0.0260 | 4.9 | |
| 呼び(C) | bJS9 | t | ||
| 10~12 | 4 | +0.022 +0.010 | 1.5 | +0.1 0 |
| 15~20 | 5 | 2 | ||
| 30 | 7 | +0.028 +0.013 | 3 | |
| 33~40 | 10 | 3.5 | ||
| 41~50 | 12 | +0.034 +0.016 | ||
| 55~60 | 15 | 5 | ||
| 61~70 | 18 | 6 | ||
| 適応軸径(d) | ねじサイズ |
| 4をこえ7以下 | M3×4 |
| 7をこえ12以下 | M4×5 |
| 12をこえ17以下 | M45×5 |
| 17をこえ30以下 | M6×8 |
| 30をこえ50以下 | M8×10 |
| 50をこえ90以下 | M10×12 |
[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法(b)許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21~は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。(下記関連部品参照)
| Alterations | 止めねじ角度変更 | フランジカシメなし | フランジカシメ片側のみ | |
| Code | KC90 | KC120 | NFC | RFC・LFC |
| Spec | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。 ![]() | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。 ![]() | フランジをカシメずに出荷します。 (フランジ2枚付属) ![]() | 片側のみフランジをカシメずに出荷します。 (フランジ1枚付属) ![]() |
| Alterations | 止め輪溝追加工 | タップ穴寸法変更 | ボスカット | ||||||||||||||
| Code | SRG | TPC | BC | ||||||||||||||
| Spec | 段付穴の軸径に合った止め輪溝を加工します。 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J-SRG-m ![]() ※止め輪溝寸法は下記表を参照ください。 | タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| ボスの長さを0.5㎜単位でカットします。![]() [ ! ]軸穴仕様H・V・F:3≦BC<L-W [ ! ]軸穴仕様P・N・C:M+3≦BC<L-W [ NG ]A形は適用不可 |
| Alterations | 側面穴追加工* | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec | ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+M+4≦Q□C≦E-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦E-(M+4) B形:d+M+4≦Q□C≦D-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦D-(M+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC:KC120を同時に指定 QFC:KC120は同時に適用不可 QSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+K+4≦K□C≦E-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦E-(K+4) B形:d+K+4≦K□C≦D-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦-(K+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC:KC120を同時に指定 KFC:KC120は同時に適用不可 KSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+d2+4≦Z□C≦E-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦E-(d2+4) B形:d+d2+4≦Z□C≦D-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦D-(d2+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC:KC120を同時に指定 ZFC:KC120は同時に適用不可 ZSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() |
■止め輪溝寸法

| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 10 | 10.4 | +0.11 0 | 1.15 | +0.14 0 | 1.5 |
| 11 | 11.4 | ||||
| 12 | 12.5 | ||||
| 13 | 13.6 | ||||
| 14 | 14.6 | ||||
| 15 | 15.7 | ||||
| 16 | 16.8 | ||||
| 17 | 17.8 | ||||
| 19 | 20 | +0.21 0 | |||
| 20 | 21 | ||||
| 21 | 22 | ||||
| 22 | 23 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 24 | 25.2 | +0.21 0 | 1.15 | +0.14 0 | 1.5 |
| 25 | 26.2 | ||||
| 26 | 27.2 | ||||
| 28 | 29.4 | ||||
| 30 | 31.4 | ||||
| 32 | 33.7 | ||||
| 35 | 37 | 1.65 | 2 | ||
| 37 | 39 | ||||
| 40 | 42.5 | +0.25 0 | 1.9 | ||
| 42 | 44.5 | ||||
| 45 | 47.5 | ||||
| 47 | 49.5 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 52 | 55 | +0.3 0 | 2.2 | +0.14 0 | 2 |
| 55 | 58 | ||||
| 60 | 63 | ||||
| 62 | 65 | ||||
| 68 | 71 | 2.7 | 2.5 | ||
| 72 | 75 | ||||
| 80 | 83.5 | +0.35 0 |
適用止め輪は>>こちら
