標準歯型

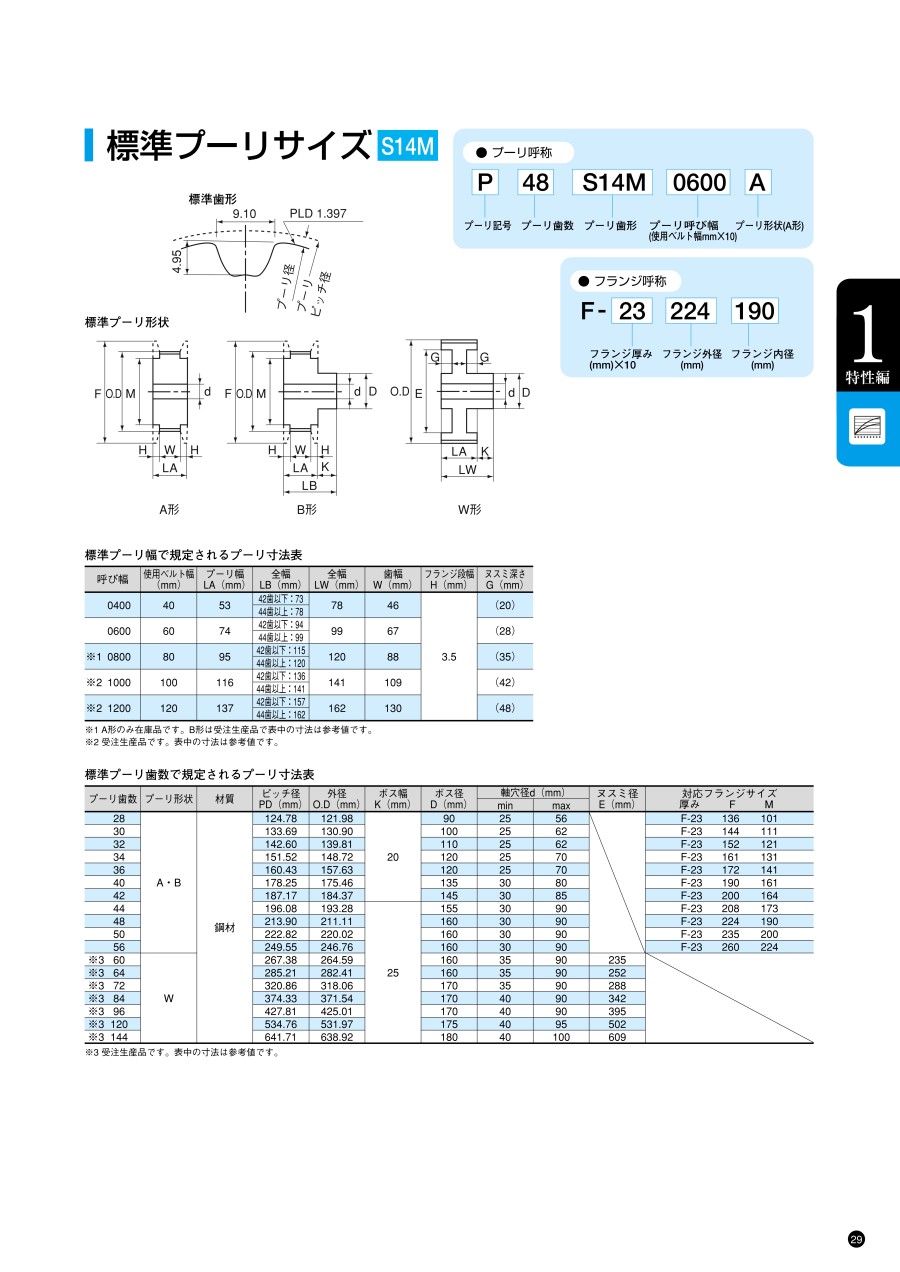

タイミングプーリS14Mタイプの基本仕様
| 呼び幅 | 使用ベルト幅 (mm) | プーリ幅 LA(mm) | 全幅 LB(mm) | 全幅 LW(mm) | 歯幅 W(mm) | フランジ段幅 H(mm) | ヌスミ深さ G(mm) |
|---|---|---|---|---|---|---|---|
| 0400 | 40 | 53 | 42歯以下:73 | 78 | 46 | 3.5 | (20) |
| 44歯以上:78 | |||||||
| 0600 | 60 | 74 | 42歯以下:94 | 99 | 67 | (28) | |
| 44歯以上:99 | |||||||
| ※1 0800 | 80 | 95 | 42歯以下:115 | 120 | 88 | (35) | |
| 44歯以上:120 |
| プーリ歯数 | プーリ形状 | 材質 | ピッチ径 PD(mm) | 外径 OD(mm) | ボス幅 K(mm) | ボス径 D(mm) | 軸穴径d(mm) | ヌスミ径 E(mm) | 対応フランジサイズ | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| min | max | 厚み | F | M | ||||||||
| 28 | A・B | 鋼材 | 124.78 | 121.98 | 20 | 90 | 25 | 56 | - | F-23 | 136 | 101 |
| 30 | 133.69 | 130.90 | 100 | 25 | 62 | F-23 | 144 | 111 | ||||
| 32 | 142.60 | 139.81 | 110 | 25 | 62 | F-23 | 152 | 121 | ||||
| 34 | 151.52 | 148.72 | 120 | 25 | 70 | F-23 | 161 | 131 | ||||
| 36 | 160.43 | 157.63 | 120 | 25 | 70 | F-23 | 172 | 141 | ||||
| 40 | 178.25 | 175.46 | 135 | 30 | 80 | F-23 | 190 | 161 | ||||
| 42 | 187.17 | 184.37 | 145 | 30 | 85 | F-23 | 200 | 164 | ||||
| 44 | 196.08 | 193.28 | 25 | 155 | 30 | 90 | F-23 | 208 | 173 | |||
| 48 | 213.90 | 211.11 | 160 | 30 | 90 | F-23 | 224 | 190 | ||||
| 50 | 222.82 | 220.02 | 160 | 30 | 90 | F-23 | 235 | 200 | ||||
| 56 | 249.55 | 246.76 | 160 | 30 | 90 | F-23 | 260 | 224 | ||||

| 歯数・歯形・呼び幅・プーリ形状 | − | 表面処理 | − | 軸穴仕様−内径 | − | Z | − | J | − | Q | − | R | − | S | − | T | |
| (軸穴仕様:H・T・P・TK・N・K・C) | P40S14M0800A | − | BL | − | T−30 | ||||||||||||
| (軸穴仕様:V・F) | P42S14M0600B | − | NA | − | V−30 | − | Z32 | − | J5 | ||||||||
| (軸穴仕様:Y) | P50S14M0400A | − | NI | − | Y−50 | − | Q58 | − | R58 | − | S8 | − | T10 |
| 歯数 | 歯形 | 呼び幅 | プーリ形状 | 表面処理 | プーリ形状 | |||||||||||||||||
| A | B | |||||||||||||||||||||
| 軸穴仕様 (~)1mm単位指定(・)選択 | 軸穴仕様 (~)1mm単位指定(・)選択 | |||||||||||||||||||||
| H(d) 丸穴 | P(d)・ T(d) 丸穴+ タップ | K(d) キー溝・ G(d) キー溝 + 段付穴 | N(d)・ TK(d) キー溝 + タップ | V 段付穴 | Y 両段付穴 | H(d) 丸穴 | P(d)・ T(d) 丸穴+ タップ | K(d) キー溝・ G(d) キー溝 + 段付穴 | N(d)・ TK(d) キー溝 + タップ | V・F 段付穴 | ||||||||||||
| V(d) | Z Z-d≧2 | J (0.1 mm 単位) | Y(d) | Q・R | S・T (0.1 mm 単位) | V(d)・ F(d) | Z Z-d≧2 | J (0.1 mm 単位) | ||||||||||||||
| P | 28 | S14M | 0400 0600 0800 | A B | NA (生地) BL (黒染め) NI (無電解ニッケルメッキ) | 25〜56 | 25〜56 | 25~56 | 25~56 | 25〜87 | 27〜89 | 5.0≦ J≦ LA-5.0 | 25〜87 | 27〜89 | S+T ≦ LA-5 | 25~56 | 25~56 | 25〜56 | 25〜56 | 25〜80 | 27〜82 | 5.0≦ J≦ LB-5.0 |
| 30 | 25〜62 | 25〜62 | 25〜62 | 25〜62 | 25〜97 | 27〜99 | 25〜97 | 27〜99 | 25〜62 | 25〜62 | 25〜62 | 25〜62 | 25~88 | 27~90 | ||||||||
| 32 | 25〜62 | 25〜62 | 25〜62 | 25〜62 | 25〜97 | 27〜99 | 25〜97 | 27〜99 | 25〜62 | 25〜62 | 25〜62 | 25〜62 | 25~98 | 27~100 | ||||||||
| 34 | 25〜70 | 25〜70 | 25〜70 | 25〜70 | 25〜99 | 27〜101 | 25〜99 | 27〜101 | 25〜70 | 25〜70 | 25〜70 | 25〜70 | 25~98 | 27~100 | ||||||||
| 36 | 25〜70 | 25〜70 | 25~70 | 25~70 | 25〜109 | 27〜111 | 25〜109 | 27〜111 | 25〜70 | 25〜70 | 25〜70 | 25〜70 | 25〜103 | 27〜105 | ||||||||
| 40 | 30〜80 | 30〜80 | 30〜70 | 30〜70 | 25〜109 | 27〜111 | 25〜109 | 27〜111 | 30〜80 | 30〜80 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 42 | 30~85 | 30~85 | 30〜70 | 30〜70 | 30〜112 | 32〜114 | 30〜112 | 32〜114 | 30~85 | 30~85 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 44 | 30〜90 | 30~90 | 30〜70 | 30〜70 | 30〜121 | 32〜123 | 30〜121 | 32〜123 | 30〜90 | 30〜90 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 48 | 30〜90 | 30~90 | 30〜70 | 30〜70 | 30〜138 | 32〜140 | 30〜138 | 32〜140 | 30〜90 | 30〜90 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 50 | 30〜90 | 30~90 | 30〜70 | 30〜70 | 30〜148 | 32〜150 | 30〜148 | 32〜150 | 30〜90 | 30〜90 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 56 | 30〜90 | 30~90 | 30〜70 | 30〜70 | 30〜172 | 32〜174 | 30〜172 | 32〜174 | 30〜90 | 30〜90 | 30〜70 | 30〜70 | 30〜113 | 32〜115 | ||||||||
| 軸穴仕様Nの場合、軸穴径9・51〜54は製作できません。 呼び幅0800はA形状のみです。 軸穴仕様H(丸穴)、K(キー溝)、G(キー溝+段付穴)、V・F(段付穴)、Y(両端段付穴)の場合、タップ穴は付きません。 フランジカシメ済み、軸穴仕様P、N、TKにはセットスクリューを付属します。 フランジ部は表面処理が付きます。加工部には表面処理が付きません。 | ||||||||||||||||||||||

| 呼び(N,C) | dH7 |
| 8~10(K) | +0.015 0 |
| 11~18 | +0.018 0 |
| 19~30 | +0.021 0 |
| 31~50 | +0.025 0 |
| 51~70 | +0.030 0 |
| 呼び(N) | bJS9 | t | ||
| 8~10 | 3 | ±0.0125 | 1.4 | +0.1 0 |
| 10K~12 | 4 | ±0.0150 | 1.8 | |
| 13~17 | 5 | 2.3 | ||
| 18~22 | 6 | 2.8 | ||
| 23~30 | 8 | ±0.0180 | 3.3 | +0.2 0 |
| 31~38 | 10 | |||
| 39~44 | 12 | ±0.0215 | ||
| 45~50 | 14 | 3.8 | ||
| 55 | 16 | 4.3 | ||
| 60~65 | 18 | 4.4 | ||
| 66~70 | 20 | ±0.0260 | 4.9 | |
| 呼び(C) | bJS9 | t | ||
| 10~12 | 4 | +0.022 +0.010 | 1.5 | +0.1 0 |
| 15~20 | 5 | 2 | ||
| 30 | 7 | +0.028 +0.013 | 3 | |
| 33~40 | 10 | 3.5 | ||
| 41~50 | 12 | +0.034 +0.016 | ||
| 55~60 | 15 | 5 | ||
| 61~70 | 18 | 6 | ||
| 適応軸径(d) | ねじサイズ |
| 4をこえ7以下 | M3×4 |
| 7をこえ12以下 | M4×5 |
| 12をこえ17以下 | M45×5 |
| 17をこえ30以下 | M6×8 |
| 30をこえ50以下 | M8×10 |
| 50をこえ90以下 | M10×12 |
[ ! ] 軸穴径φ4、φ9、φ71以上は新JISキー加工ができません。
[ ! ] 軸穴仕様が径φ10の場合は、新JISキー寸法が3、溝寸法(b)許容差が±0.0125、溝高さが1.4、公差が+0.1/0、セットスクリューサイズM4×3になります。
[ ! ] 軸穴径φ8、φ9、φ11、φ13、φ14、φ17、φ21~は旧JISキー加工ができません。
[ ! ] マシンキーは付属しません。別途ご用意をお願いいたします。(下記関連部品参照)
| Alterations | 止めねじ角度変更 | |
| Code | KC90 | KC120 |
| Spec | 止めねじ角度を90°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 90°近辺になります。 ![]() | 止めねじ角度を120°に 変更します。 [ ! ]A形プーリの場合は 山を避けるため 120°近辺になります。 ![]() |
| Alterations | 止め輪溝追加工 | タップ穴寸法変更 | ボスカット | ||||||||||||||
| Code | SRG | TPC | BC | ||||||||||||||
| Spec | 段付穴の軸径に合った止め輪溝を加工します。 適用条件 [ ! ]肉厚最低2mm [ ! ]軸穴仕様V・Fのみ適用 [ ! ]Z寸法の止め輪溝規格を適用 [ ! ]n≦J-SRG-m ![]() ※止め輪溝寸法は下記表を参照ください。 | タップ穴の寸法を変更します。 [ ! ]軸穴仕様がP・N・Cの場合のみ適用
| ボスの長さを0.5㎜単位でカットします。![]() [ ! ]軸穴仕様H・V・F:3≦BC<L-W [ ! ]軸穴仕様P・N・C:M+3≦BC<L-W [ NG ]A形は適用不可 |
| Alterations | 側面穴追加工* | ||
| 側面タップ穴 | 側面通し穴 | 側面ザグリ穴 | |
| Code | QTC・QFC・QSC | KTC・KFC・KSC | ZTC・ZFC・ZSC |
| Spec | ボス側の側面にタップ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+M+4≦Q□C≦E-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦E-(M+4) B形:d+M+4≦Q□C≦D-(M+4) 軸穴仕様Vの場合 Z+M+4≦Q□C≦D-(M+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 QTC:KC120を同時に指定 QFC:KC120は同時に適用不可 QSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面に通し穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+K+4≦K□C≦E-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦E-(K+4) B形:d+K+4≦K□C≦D-(K+4) 軸穴仕様Vの場合 Z+K+4≦K□C≦-(K+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 KTC:KC120を同時に指定 KFC:KC120は同時に適用不可 KSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() | ボス側の側面にザグリ穴を追加工します。 適用条件 [ ! ]肉厚条件 最低2mm A形:d+d2+4≦Z□C≦E-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦E-(d2+4) B形:d+d2+4≦Z□C≦D-(d2+4) 軸穴仕様Vの場合 Z+d2+4≦Z□C≦D-(d2+4) [ ! ]軸穴仕様がP・N・Cを指定している場合 ZTC:KC120を同時に指定 ZFC:KC120は同時に適用不可 ZSC:適用不可 [ NG ]軸穴仕様がF・Y・WBの場合、適用不可 ![]() |
■止め輪溝寸法

| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 10 | 10.4 | +0.11 0 | 1.15 | +0.14 0 | 1.5 |
| 11 | 11.4 | ||||
| 12 | 12.5 | ||||
| 13 | 13.6 | ||||
| 14 | 14.6 | ||||
| 15 | 15.7 | ||||
| 16 | 16.8 | ||||
| 17 | 17.8 | ||||
| 19 | 20 | +0.21 0 | |||
| 20 | 21 | ||||
| 21 | 22 | ||||
| 22 | 23 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 24 | 25.2 | +0.21 0 | 1.15 | +0.14 0 | 1.5 |
| 25 | 26.2 | ||||
| 26 | 27.2 | ||||
| 28 | 29.4 | ||||
| 30 | 31.4 | ||||
| 32 | 33.7 | ||||
| 35 | 37 | 1.65 | 2 | ||
| 37 | 39 | ||||
| 40 | 42.5 | +0.25 0 | 1.9 | ||
| 42 | 44.5 | ||||
| 45 | 47.5 | ||||
| 47 | 49.5 |
| ZH7 | d2 | 許容差 | m | 許容差 | n (最小) |
| 52 | 55 | +0.3 0 | 2.2 | +0.14 0 | 2 |
| 55 | 58 | ||||
| 60 | 63 | ||||
| 62 | 65 | ||||
| 68 | 71 | 2.7 | 2.5 | ||
| 72 | 75 | ||||
| 80 | 83.5 | +0.35 0 |
適用止め輪は>>こちら
| マシンキー | ||
|---|---|---|
| カテゴリページ | マシンキー | |
| 代表商品 | 平行キー | 平行キー ザクリ穴センタータイプ |
| 画像 | | |
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
17,715円 ( 19,487円 ) | 在庫品1日目当日出荷可能 |
18,391円 ( 20,230円 ) | 3日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
15,749円 ( 17,324円 ) | 6日目 |
18,530円 ( 20,383円 ) | 3日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
- ( - ) | 10日目 |
20,646円 ( 22,711円 ) | 6日目 |
- ( - ) | 10日目 |
JIS、ISO規格に準じた歯形のタイミングプーリ。
【特長】
・モーターから発生する回転運動の動力を伝えるための方法として広く一般的に利用されている。
・幅広いラインアップで在庫を持つ汎用性、入手性に優れた製品。
・軸穴種類・径を簡単指定。三ツ星ベルトのプーリにミスミが図面レスで軸穴加工しお届け。
【用途】
・伝動および軽負荷搬送に最適。
通常価格、通常出荷日が表示と異なる場合がございます
通常価格、通常出荷日が表示と異なる場合がございます
