ミスミ

AXTシリーズ超硬ボールエンドミル調質鋼・高硬度鋼用 2枚刃/ショートタイプ

通常単価(税別): 1,560円～3,600円

税込単価: 1,716円～3,960円

通常出荷日：在庫品1日目当日出荷可能

【特長】・AlTiSiNコーティング採用による高い耐熱性と、複層構造かつ被膜技術による優れた耐摩耗性を...

詳細を確認

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）詳細は「切削工具データダウンロードサービス」ページからご確認ください。

よく一緒に見られています

ミスミ

AXTシリーズ超硬ボールエンドミル調質鋼・高硬度鋼用 2枚刃/レギュラータイプ

通常価格(税別)： 1,320円 (税込価格：1,452円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

外形図
型番リスト
詳細情報

外形図

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

片角

(°)

シャンク径

(mm)

最小発注数量

0.2	0.2	0.1	10°/20°	4	1個
0.6	0.6	0.3	10°/20°	6	1個
1	1	0.5	10°/20°	6	1個
0.3	0.3	0.15	10°/20°	4	1個
1.5	1.5	0.75	15°	6	1個
2	2	1	15°	6	1個

通常単価(税別) (税込単価)	通常出荷日

3,600円 ( 3,960円 )	在庫品1日目当日出荷可能
1,940円 ( 2,134円 )	在庫品1日目当日出荷可能
1,740円 ( 1,914円 )	在庫品1日目当日出荷可能
2,600円 ( 2,860円 )	在庫品1日目当日出荷可能
2,100円 ( 2,310円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能

基本情報

【特長】

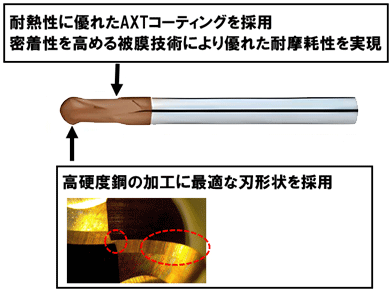

・AlTiSiNコーティング採用による高い耐熱性と、複層構造かつ被膜技術による優れた耐摩耗性を実現
・剛性を高めた刃先形状で、高硬度鋼に対して精度の高い加工が可能
・調質鋼から高硬度鋼（HRC40～65）まで幅広く対応

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）詳細は「切削工具データダウンロードサービス」ページからご確認ください。

特徴・使用例

AXTシリーズ刃長レギュラータイプ・ロングネックタイプも取り揃え

刃長レギュラータイプ

ロングネックタイプ

型番 AXT-HBEM2R

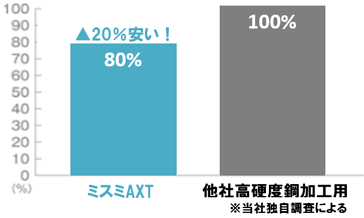

5本以上ご注文でさらにお得

型番 AXT-HBEM2LB

5本以上ご注文でさらにお得

AXTシリーズ特長

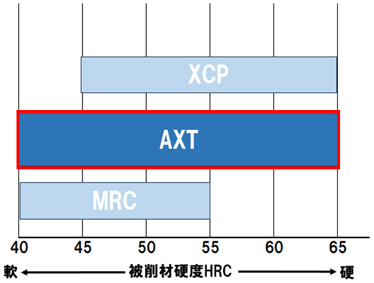

調質鋼～高硬度鋼まで幅広く対応

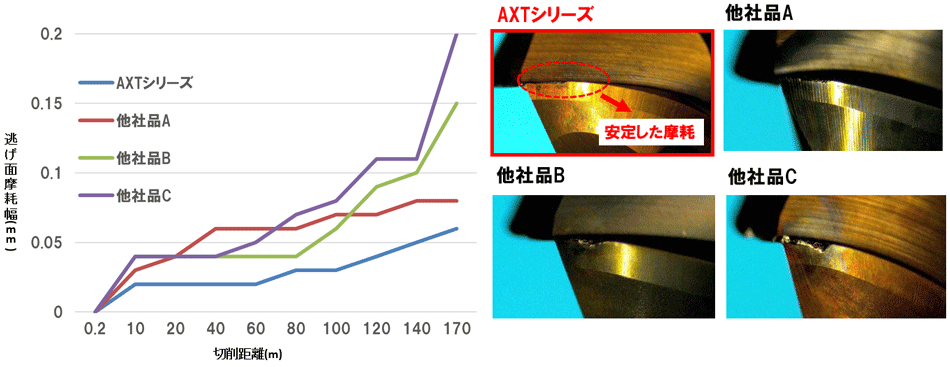

調質鋼・高硬度鋼用エンドミル加工テスト結果

被削材	SKD11(焼入)	加工方法	平面切削	クーラント	ドライ
回転速度	8,000min^-1	送り速度	151mm/min	切込量	Ad：0.2mm Rd：0.75mm

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用を避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。

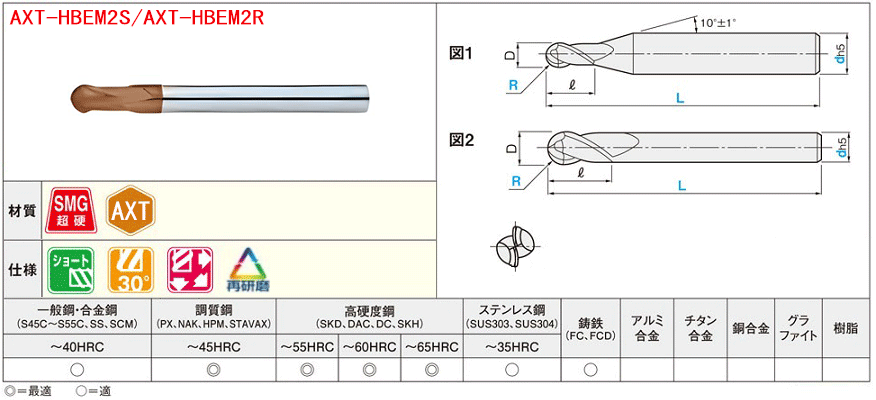

型番　AXT-HBEM2S　/　AXT-HBEM2R

被削材	機械構造用炭素鋼（S45C～S55C）		調質鋼（NAK、STAVAX）		高硬度鋼（SKD）
被削材	機械構造用炭素鋼（S45C～S55C）		調質鋼（NAK、STAVAX）		高硬度鋼（SKD）
先端 R	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
0.1	690	31,150	600	27,060	820	40,980
0.15	860	30,600	690	26,530	1,050	43,710
0.2	1,060	31,150	920	27,060	1,230	40,980
0.25	1,290	30,820	1,120	26,740	1,620	42,620
0.3	1,560	31,150	1,300	27,060	1,890	40,980
0.4	2,030	30,740	1,790	27,060	2,460	40,980
0.5	2,590	30,820	2,270	27,060	3,120	40,980
0.75	2,790	29,730	2,430	25,890	3,210	38,250
1	2,950	29,510	2,400	24,030	3,250	36,060
1.5	3,270	19,670	2,400	16,020	3,220	24,040
2	3,280	14,750	2,400	12,020	3,250	18,030
2.5	3,040	11,020	2,240	8,980	3,110	13,770
3	2,540	8,310	1,860	6,580	2,600	10,380
4	2,160	6,600	1,620	5,410	2,200	8,200
5	1,920	5,510	1,440	4,490	1,940	6,720
6	1,550	4,130	1,150	3,370	1,610	5,190
8	1,360	3,300	1,020	2,710	1,390	4,100
Ad	≦0.05D				≦0.02D
Pf	≦0.08D				≦0.05D

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はマニュアルカタログをご覧ください。
