ミスミ

XCPシリーズ超硬ラジアスエンドミル　調質鋼・高硬度鋼加工用・高送り高剛性・4枚刃/側面刃無タイプ

数量スライド割引
規格拡大
当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): 5,420円～12,390円

税込単価: 5,962円～13,629円

【特長】・調質鋼（～45HRC）から高硬度鋼（～65HRC）まで被削材加工に最...

詳細情報を確認する

加工用途（加工形状）
平面 / 曲面
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
ネジレなし
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
R精度 (μm)
±20
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
コーティング詳細
高硬度用(シリコン系)

ご注意

切削条件は、外形図タブの下方をご覧ください。

未確定：候補が8型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

首径

(mm)

図

最小発注数量

4	1.6	1	10	6	60	3.6	1	1個
6	2.5	1	12	6	70	5.4	2	1個
8	3.5	1	16	8	80	7.2	2	1個
8	3.5	2	16	8	80	7.2	2	1個
10	4	1	20	10	100	9	2	1個
10	4	2	20	10	100	9	2	1個
12	5	1	24	12	100	11	2	1個
12	5	2	24	12	100	11	2	1個

通常単価(税別) (税込単価)	通常出荷日

5,420円 ( 5,962円 )	在庫品1日目当日出荷可能
6,760円 ( 7,436円 )	在庫品1日目当日出荷可能
8,140円 ( 8,954円 )	在庫品1日目当日出荷可能
8,140円 ( 8,954円 )	在庫品1日目当日出荷可能
10,190円 ( 11,209円 )	在庫品1日目当日出荷可能
10,190円 ( 11,209円 )	在庫品1日目当日出荷可能
12,390円 ( 13,629円 )	在庫品1日目当日出荷可能
12,390円 ( 13,629円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（～45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適なシリーズ
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

切削条件は、外形図タブの下方をご覧ください。

技術情報

特徴・使用例

技術情報

Q 高送りとはどのような加工ですか？
A 切込みを少なくし、切削速度を上げ、送り速度を上げた加工方法のことです。
  切込みを少なくし、かつ切削速度上げることで、切り屑の流動性が向上し、
  また工具への熱の流入が下がるため、切削工具の寿命が延びます。
  特に従来困難でした高硬度鋼の加工に適した加工方法です。

Q 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブ、
コーナはRやCなど強度を上げる処理がされたエンドミルが適しています。

ポジティブ形状	ネガティブ形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。

型番 XCP-CR-HFEM4N

■切削条件

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）				高硬度鋼（60～65HRC）
刃径D	送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
4	6,600	13,000	7,950	16,000	6,000	12,000	7,950	16,000	4,800	12,000	6,350	16,000	1,050	3,550	2,400	7,950	840	2,840	1,680	5,570
5	7,000	14,000	6,350	12,500	6,350	12,500	6,350	12,500	5,100	12,500	5,100	12,500	1,150	3,800	1,900	6,350	920	3,040	1,330	4,450
6	7,000	14,000	5,300	10,600	6,350	12,700	5,300	10,600	5,100	12,700	4,250	10,600	1,150	3,800	1,600	5,300	920	3,040	1,120	3,710
8	7,000	14,000	4,000	7,950	6,350	12,700	4,000	7,950	5,100	12,700	3,200	7,950	1,150	3,800	1,200	4,000	920	3,040	840	2,800
10	7,000	14,000	3,200	6,350	6,350	12,700	3,200	6,350	5,100	12,700	2,550	6,350	1,150	3,800	955	3,200	920	3,040	670	2,240
12	7,000	14,000	2,650	5,300	6,350	12,700	2,650	5,300	5,100	12,700	2,100	5,300	1,150	3,800	795	2,650	920	3,040	560	1,860
Ad	≦0.04D				≦0.025D				≦0.02D				≦0.01D				≦0.01D
Rd	≦0.4D

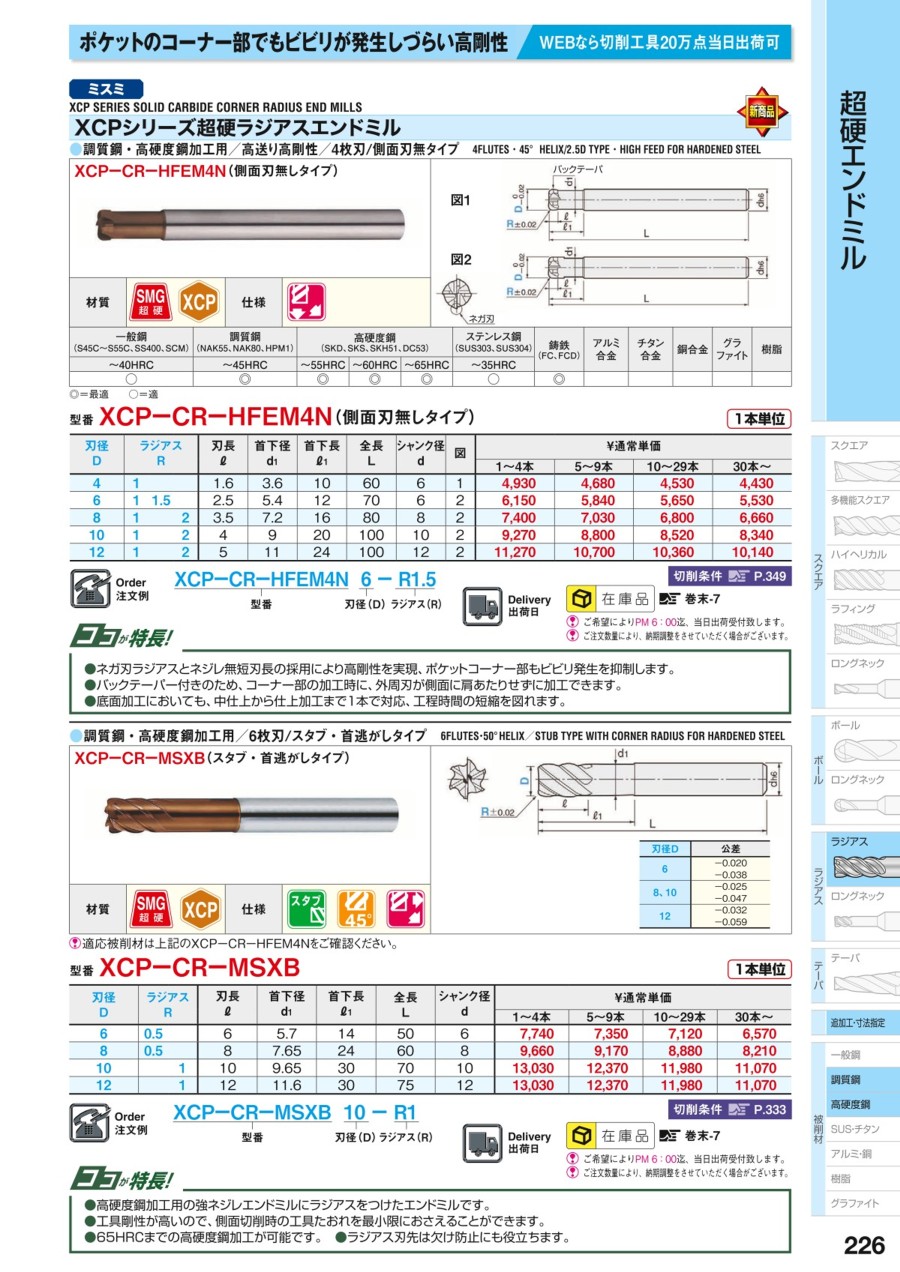

カタログ
