ミスミ

MRCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ

数量スライド割引
規格拡大
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 2,270円～4,410円

税込単価: 2,497円～4,851円

【特長】・仕上り加工面精度の向上にこだわった工具仕様・特に調質鋼加工において抜...

詳細情報を確認する

加工用途（加工形状）
側面 / 曲面 / 彫込み / R溝
工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
刃数 (枚)
3
R精度 (μm)
±5

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が21型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬ボールエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

ワーク勾配角に対する実有効長 30′

(mm)

ワーク勾配角に対する実有効長 1°

(mm)

ワーク勾配角に対する実有効長 2°

(mm)

ワーク勾配角に対する実有効長 3°

(mm)

図

●在庫品　□製作品

最小発注数量

メーカー標準品	1	0.8	0.5	4	4	50	tebis / Zoller	2D/3D	0.95	4.16	4.33	4.72	3.89	-	在庫品	1個
メーカー標準品	1	0.8	0.5	5	4	50	tebis / Zoller	2D/3D	0.95	5.2	5.41	5.9	5.98	-	在庫品	1個
メーカー標準品	1	0.8	0.5	6	4	50	tebis / Zoller	2D/3D	0.95	6.24	6.49	7.08	7.78	-	在庫品	1個
メーカー標準品	1	0.8	0.5	7	4	50	tebis / Zoller	2D/3D	0.95	7.28	7.57	8.26	9.08	-	在庫品	1個
メーカー標準品	1	0.8	0.5	8	4	50	tebis / Zoller	2D/3D	0.95	8.31	8.66	9.44	10.38	-	在庫品	1個
メーカー標準品	1	0.8	0.5	10	4	50	tebis / Zoller	2D/3D	0.95	10.39	10.82	11.8	12.97	-	在庫品	1個
メーカー標準品	1	0.8	0.5	12	4	50	tebis / Zoller	2D/3D	0.95	12.47	12.99	14.16	15.57	-	在庫品	1個
メーカー標準品	2	1.6	1	8	4	50	tebis / Zoller	2D/3D	1.95	8.31	8.66	9.44	10.38	-	在庫品	1個
メーカー標準品	2	1.6	1	12	4	50	tebis / Zoller	2D/3D	1.95	12.47	12.99	14.16	15.57	-	在庫品	1個
メーカー標準品	2	1.6	1	16	4	50	tebis / Zoller	2D/3D	1.95	16.63	17.31	18.87	干渉なし	-	在庫品	1個
メーカー標準品	2	1.6	1	20	4	70	tebis / Zoller	2D/3D	1.95	20.79	21.64	23.59	干渉なし	-	在庫品	1個
メーカー標準品	2	1.6	1	25	4	70	tebis / Zoller	2D/3D	1.95	25.98	27.05	29.49	干渉なし	-	在庫品	1個
メーカー標準品	2	1.6	1	30	4	70	tebis / Zoller	2D/3D	1.95	31.18	32.46	干渉なし	干渉なし	-	在庫品	1個
メーカー標準品	3	2.4	1.5	16	6	70	tebis / Zoller	2D/3D	2.9	16.63	17.31	18.87	20.76	-	在庫品	1個
メーカー標準品	3	2.4	1.5	20	6	70	tebis / Zoller	2D/3D	2.9	20.79	21.64	23.59	25.95	-	在庫品	1個
メーカー標準品	4	3.2	2	12	6	50	tebis / Zoller	2D/3D	3.85	12.47	12.99	14.16	15.57	-	在庫品	1個
メーカー標準品	4	3.2	2	16	6	50	tebis / Zoller	2D/3D	3.85	16.63	17.31	18.87	干渉なし	-	在庫品	1個
メーカー標準品	4	3.2	2	20	6	70	tebis / Zoller	2D/3D	3.85	20.79	21.64	23.59	干渉なし	-	在庫品	1個
メーカー標準品	4	3.2	2	25	6	70	tebis / Zoller	2D/3D	3.85	25.98	27.05	29.49	干渉なし	-	在庫品	1個
メーカー標準品	4	3.2	2	30	6	70	tebis / Zoller	2D/3D	3.85	31.18	32.46	干渉なし	干渉なし	-	在庫品	1個
メーカー標準品	4	3.2	2	40	6	110	tebis / Zoller	2D/3D	3.85	41.57	43.28	干渉なし	干渉なし	-	在庫品	1個

通常単価(税別) (税込単価)	通常出荷日

2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,430円 ( 2,673円 )	在庫品1日目当日出荷可能
2,490円 ( 2,739円 )	在庫品1日目当日出荷可能
3,410円 ( 3,751円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,350円 ( 3,685円 )	在庫品1日目当日出荷可能
3,030円 ( 3,333円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
3,310円 ( 3,641円 )	在庫品1日目当日出荷可能
3,470円 ( 3,817円 )	在庫品1日目当日出荷可能
4,410円 ( 4,851円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・仕上り加工面精度の向上にこだわった工具仕様
・特に調質鋼加工において抜群の面精度を発揮
・調質鋼加工において抜群の加工面精度・高耐久を実現
・ロングネックにより深彫加工時の工具干渉を回避
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

調質鋼～高硬度鋼55HRCの面精度要求が高い加工に最適なMRCシリーズ

最適加工領域		STAVAX・NAK80 等の金型加工、調質鋼の各種部品加工等

商品特長		特に調質鋼加工において抜群の加工面精度・高耐久を実現

調質鋼に強いラインナップを大幅拡充。高硬度鋼HRC60 にも対応
標準型番品から、形状・寸法指定可能な追加工の対応拡大
新商品・規格追加1,100サイズ。全1,470サイズ在庫当日出荷可

キャピティ加工　テスト加工事例

キャビティ加工においても、信頼の品質性を発揮

■切削条件

	粗	中仕上げ	仕上げ
使用工具	TSC-CR-EM4S6-R1	MRC-HBEM2LB1-8	MRC-HBEM2LB1-8
被削材	NAK80
使用機械	牧野フライス　MSJ25（主軸回転数～16000mm/min^-1）
回転数	6000min/min^-1	13000min/min^-1	13000min/min^-1
送り	5000min/min	1200min/min	1200min/min
切り込み（Ad）	0.25mm	0.15mm	0.02mm
切り込み（Rd）	0.24mm	0.25mm	0.048mm
実加工時間	0:43:53	0:53:23	6:16:02

■被削材NAK80

■MRC-HBEM2LB1-8 先端写真 MRCすくい面 摩耗幅0.06 摩耗幅0.04

技術情報

Q MRCシリーズはどのようなコーティングですか？
A AlCrNを基本にした複合多層膜で、耐熱性と硬度を改善したコーティングです。
特に調質鋼などの加工に適しています。

シリーズ名

コーティング種

主な被削材

耐酸化性（°）

表面硬度(HV)

MRC

AlCrN系
複合多層膜

調質鋼～
高硬度鋼

約1,100前後

約3,500前後

Q 金型の深彫り加工時にビビリが発生してしてしまいます。対策方法は？
A 外周刃にバックテーパ形状を採用する工具を利用することで、
切削負荷の低い点切削により工具の倒れとビビリを抑制することが可能です。

従来形状バックテーパ形状切削負荷大小

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

型番 MRC-HBEM3LB

■切削条件

被削材		調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～52HRC）				高硬度鋼（52～62HRC）
先端 R	有効長	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）	Ad （mm）	Pf （mm）	送り速度（mm/min）	回転速度（min^-1）
0.1	0.5	0.01	0.01	510	50,400	0.01	0.01	440	50,400	0.01	0.01	380	50,400
	1	0.01	0.01	450	50,400	0.01	0.01	390	50,400	0.01	0.01	350	50,400
	1.2	0.01	0.01	350	49,350	0.01	0.01	320	49,350	0.01	0.01	270	49,350
0.15	1	0.01	0.01	750	50,400	0.01	0.01	590	42,530	0.01	0.01	500	42,530
0.15	2	0.01	0.01	590	45,150	0.01	0.01	420	38,850	0.01	0.01	360	38,850
0.2	1	0.02	0.04	1,040	50,400	0.01	0.04	710	38,850	0.01	0.04	600	38,850
	2	0.02	0.03	930	50,400	0.01	0.03	630	38,850	0.01	0.03	540	38,850
	3	0.01	0.01	660	43,050	0.01	0.01	440	32,550	0.01	0.01	380	32,550
	4	0.01	0.01	630	39,900	0.01	0.01	420	31,500	0.01	0.01	360	31,500
0.25	2	0.02	0.05	1,070	41,690	0.02	0.05	710	31,500	0.01	0.04	590	35,700
	4	0.02	0.03	830	37,800	0.01	0.03	570	30,450	0.01	0.01	480	32,550
	6	0.01	0.01	570	27,300	0.01	0.01	480	26,250	0.01	0.01	290	26,250
	8	0.01	0.01	570	27,300	0.01	0.01	480	26,250	0.01	0.01	290	26,250
0.3	2	0.03	0.15	1,650	36,120	0.02	0.15	1,070	26,250	0.02	0.15	600	25,940
	4	0.02	0.09	1,280	34,650	0.02	0.09	810	25,200	0.01	0.09	450	25,200
	6	0.02	0.04	980	27,300	0.01	0.04	780	25,200	0.01	0.04	440	25,200
	8	0.01	0.03	860	23,100	0.01	0.03	690	22,050	0.01	0.03	380	22,050
	10	0.01	0.02	480	23,100	0.01	0.02	410	22,050	0.01	0.02	330	22,050
	12	0.01	0.02	480	23,100	0.01	0.02	410	22,050	0.01	0.02	330	22,050
0.4	2	0.03	0.11	2,010	32,550	0.03	0.11	1,430	26,250	0.02	0.11	1,200	25,940
	4	0.03	0.11	1,700	30,980	0.03	0.11	1,260	26,250	0.02	0.11	1,070	25,940
	6	0.02	0.06	1,610	27,620	0.02	0.06	1,110	21,530	0.01	0.06	950	21,530
	8	0.01	0.05	1,230	20,690	0.01	0.05	1,110	21,530	0.01	0.05	920	21,530
	10	0.01	0.05	1,230	20,060	0.01	0.05	1,040	19,640	0.01	0.05	890	19,640
0.5	3	0.19	0.32	4,440	37,010	0.15	0.32	3,630	26,250	0.07	0.24	3,330	22,310
	4	0.17	0.32	4,040	37,010	0.13	0.32	3,180	26,250	0.06	0.24	3,030	22,310
	6	0.11	0.14	2,580	30,060	0.09	0.14	2,270	21,000	0.04	0.14	1,970	21,000
	8	0.06	0.13	1,980	30,060	0.05	0.13	1,970	21,000	0.04	0.13	1,140	21,000
	10	0.02	0.06	1,280	21,000	0.02	0.06	990	19,690	0.02	0.06	870	18,380
	12	0.01	0.05	1,020	21,000	0.02	0.05	830	19,690	0.01	0.05	710	18,380
	16	0.01	0.05	570	14,700	0.01	0.05	480	13,650	0.01	0.03	320	11,550
	20	0.01	0.03	480	13,650	0.01	0.03	390	12,600	0.01	0.02	240	9,450
0.6	8	0.07	0.32	2,280	24,020	0.06	0.27	1,430	17,980	0.03	0.23	1,310	17,980
0.6	12	0.03	0.11	1,280	18,240	0.02	0.11	1,020	16,800	0.02	0.11	930	17,060
0.75	8	0.11	0.32	2,570	19,430	0.1	0.28	1,640	14,440	0.04	0.17	1,460	14,440
	12	0.09	0.24	2,100	19,430	0.07	0.2	1,340	14,440	0.04	0.17	1,200	14,440
	16	0.04	0.21	1,890	14,700	0.03	0.19	1,520	13,780	0.01	0.12	1,430	13,780
	20	0.01	0.05	630	11,760	0.01	0.05	510	11,030	0.01	0.05	480	11,030
0.8	8	0.17	0.38	3,440	22,440	0.14	0.34	2,120	16,410	0.06	0.21	1,890	14,960
	12	0.09	0.16	2,280	17,980	0.08	0.14	1,430	13,650	0.05	0.12	1,310	13,650
	16	0.04	0.13	1,590	14,570	0.03	0.11	1,310	13,520	0.02	0.09	1,160	13,520
1	4	0.3	0.63	6,620	22,050	0.24	0.57	5,040	15,750	0.1	0.35	4,100	15,750
	6	0.26	0.63	4,970	22,050	0.21	0.57	3,780	15,750	0.1	0.35	3,080	15,750
	8	0.2	0.42	4,250	22,050	0.16	0.38	3,290	15,750	0.07	0.23	2,700	15,750
	10	0.2	0.42	4,100	22,050	0.16	0.38	3,180	15,750	0.07	0.23	2,600	15,750
	12	0.14	0.32	3,230	19,030	0.11	0.27	2,570	13,910	0.07	0.23	2,060	13,910
	14	0.18	0.42	3,750	19,030	0.15	0.38	2,970	13,910	0.07	0.23	2,370	13,910
	16	0.12	0.32	2,720	19,030	0.1	0.27	2,150	13,910	0.06	0.23	1,730	13,910
	18	0.1	0.21	2,270	17,460	0.08	0.19	2,270	13,780	0.04	0.12	1,890	13,780
	20	0.1	0.21	2,040	17,460	0.08	0.19	2,040	13,780	0.04	0.12	1,700	13,780
	22	0.06	0.16	1,580	12,600	0.05	0.14	1,580	12,080	0.03	0.12	1,280	12,080
	25	0.05	0.14	590	12,600	0.04	0.12	590	12,080	0.03	0.11	480	12,080
	30	0.02	0.05	590	12,600	0.01	0.05	590	12,080	0.01	0.05	480	12,080
	40	0.01	0.05	500	12,600	0.01	0.05	500	12,080	0.01	0.05	390	12,080
	50	0.01	0.04	390	10,080	0.01	0.04	390	9,660	0.01	0.04	320	9,660
1.5	8	0.31	0.32	6,090	23,520	0.25	0.32	4,730	19,320	0.25	0.28	2,550	8,090
	12	0.31	0.32	5,480	23,520	0.25	0.32	4,260	18,480	0.25	0.28	2,370	7,510
	16	0.23	0.32	3,690	20,580	0.19	0.32	2,900	15,440	0.13	0.28	1,640	6,560
	20	0.17	0.32	3,380	20,580	0.14	0.32	2,640	15,440	0.09	0.28	1,490	6,560
	25	0.11	0.16	2,520	15,960	0.09	0.16	2,520	14,700	0.09	0.28	1,490	6,560
	30	0.08	0.16	1,890	15,960	0.06	0.16	1,890	14,700	0.06	0.28	1,010	6,560
	40	0.04	0.16	600	14,280	0.03	0.16	630	12,290	0.03	0.14	320	5,910
	50	0.03	0.13	480	11,420	0.02	0.13	510	9,830	0.02	0.11	260	4,730
2	10	0.41	0.68	6,810	17,640	0.34	0.68	5,280	14,870	0.28	0.63	4,260	9,290
	20	0.41	0.53	4,340	17,640	0.34	0.53	3,350	13,630	0.28	0.47	2,640	7,740
	25	0.31	0.32	3,480	15,330	0.25	0.32	2,720	11,470	0.21	0.28	2,180	6,830
	30	0.23	0.32	3,180	15,330	0.19	0.32	2,480	11,470	0.16	0.28	1,980	6,830
	35	0.15	0.32	2,300	11,970	0.13	0.32	2,370	10,920	0.1	0.28	1,940	6,830
	40	0.1	0.32	2,300	11,970	0.08	0.32	2,370	10,920	0.07	0.28	1,890	6,830
	45	0.05	0.21	1,140	10,710	0.04	0.21	1,170	10,080	0.03	0.19	950	6,300
	50	0.05	0.21	570	10,710	0.04	0.21	590	9,070	0.03	0.19	480	6,300
	60	0.04	0.17	410	9,420	0.03	0.17	410	7,980	0.03	0.15	330	5,540
3	30	0.46	0.63	4,530	14,360	0.38	0.63	3,540	10,500	0.28	0.54	2,130	9,190
	40	0.39	0.57	3,450	12,600	0.32	0.57	3,030	10,500	0.21	0.49	1,910	8,520
	50	0.31	0.5	2,520	10,840	0.25	0.5	2,520	10,500	0.14	0.44	1,700	7,880
	60	0.23	0.44	1,740	9,070	0.19	0.44	1,910	9,980	0.07	0.39	1,500	7,210

MRCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ:関連画像

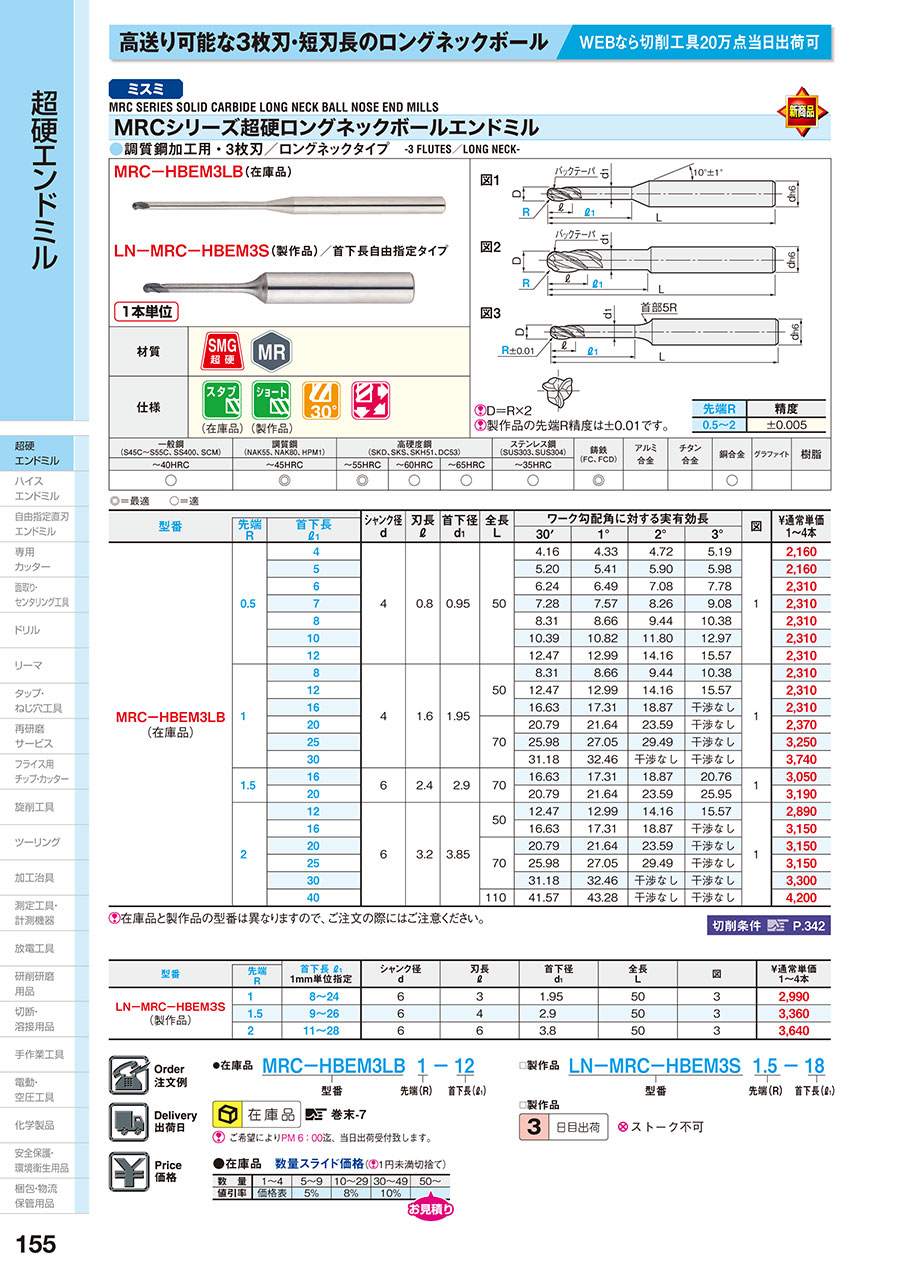

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

MRCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプのレビュー

5平均満足度：5.01件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

三次元マシニング加工

満足度：5.02022/01/24

以前は、２枚刃を使用していましたが、３枚刃があることを知り、購入してみました。ロングネックということで、多少のビビりはあ...もっと読む

0人が参考にしています。

1件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品 MRCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックボールエンドミル 4枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 3枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 2枚刃/ロングネックタイプ	MRCシリーズ超硬ロングネックボールエンドミル調質鋼加工用/2枚刃/ロングネックタイプ	TSCシリーズ超硬ロングネックボールエンドミル 4枚刃/ロングネックタイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	2,270円-	2,980円 -	-	-	1,290円 -	-
通常出荷日	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目	在庫品1日目〜
加工用途（加工形状）	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝	側面 / 曲面 / 彫込み / R溝
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄 / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角	標準ネジレ(30～44°)	標準ネジレ(30～44°)	-	-	標準ネジレ(30～44°)	標準ネジレ(30～44°)
コーティング	鋼用	鋼用	鋼用	鋼用	鋼用	鋼用
