未確定：候補が28型番あります。

加工用途（加工形状）
~mm
標準/追加工区分
~mm
刃径(mm)
~mm
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
刃長(mm)
~mm
- 12
- 14.5
- 17
- 22.5
- 28
- 32
- 40
[5-32/1mm単位]
首下長(mm)
~mm
[13-64/1mm単位]
シャンク径(mm)
~mm
- 6
- 8
- 10
- 12
- 16
全長(mm)
~mm
- 60
- 75
- 90
- 100
- 110
CAM・工具管理ソフト用データ
~mm
- tebis
- Zoller
タイプ
~mm
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内

ミスミ

MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/SR刃長

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・NAK等の調質鋼（～55HRC）の加工に最適・ショートとレギュラーの...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
3
コーナー形状
アタリ付き

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が28型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

刃径公差

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	12	-	6	60	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	14.5	-	6	60	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	5	17	-	6	60	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	17	-	6	60	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	22.5	-	8	75	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	28	-	10	90	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	32	-	12	100	tebis / Zoller	2D/3D	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	16	40	-	16	110	-	-	-0.02～0	-	●	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	12	13 ～ 30	6	60	-	-	-0.02～0	2.5～2.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	14.5	16 ～ 35	6	60	-	-	-0.02～0	3.5～3.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	17	18 ～ 35	6	60	-	-	-0.02～0	4.5～4.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	17	22 ～ 42	6	60	-	-	-	5.5～5.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	22.5	28 ～ 51	8	75	-	-	-	7.5～7.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	28	33 ～ 60	10	90	-	-	-	9.5～9.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	32	37 ～ 64	12	100	-	-	-	11.5～11.8	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	14.5	16 ～ 35	6	60	-	-	-0.02～0	2.8～3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 14	16 ～ 35	6	60	-	-	-0.02～0	2.8～3	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	5	5 ～ 17	18 ～ 35	6	60	-	-	-0.02～0	3.8～4	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 17	22 ～ 35	6	60	-	-	-	4.8～5	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 22	28 ～ 50	8	75	-	-	-	6.8～7	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 28	33 ～ 60	10	90	-	-	-	8.8～9	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 32	37 ～ 64	12	100	-	-	-	10.8～11	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	4	14.5	-	6	60	-	-	-0.02～0	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	5	17	-	6	60	-	-	-0.02～0	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	6	17	-	6	60	-	-	-0.02～0	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	8	22.5	-	8	75	-	-	-0.02～0	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	10	28	-	10	90	-	-	-0.02～0	-	□	1個
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み	追加工（刃先・刃径・首逃し等）	12	32	-	12	100	-	-	-0.02～0	-	□	1個

通常単価(税別) (税込単価)	通常出荷日

3,180円 ( 3,498円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能
3,530円 ( 3,883円 )	在庫品1日目当日出荷可能
3,660円 ( 4,026円 )	在庫品1日目当日出荷可能
4,780円 ( 5,258円 )	在庫品1日目当日出荷可能
5,610円 ( 6,171円 )	在庫品1日目当日出荷可能
8,630円 ( 9,493円 )	在庫品1日目当日出荷可能
20,800円 ( 22,880円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・NAK等の調質鋼（～55HRC）の加工に最適
・ショートとレギュラーの中間“SR刃長”
・3枚刃形状の採用により、ビビリに強く、ノンステップで突っ込みから溝加工まで可能
・独自のチップポケット形状により、溝切削を2枚刃並みの切り込み深さで切削可能
・30°ネジレのスクエアエンドミルに比べ、回転・送り共に2倍以上の高速加工が可能
・45°ネジレ角により汎用的な30°ネジレに比べ高速加工に最適
・仕上り加工面精度の向上にこだわった工具仕様
・独自の先端形状とＭＲコーティングにより加工面精度と高耐久を同時に実現
・特に調質鋼加工において抜群の面精度を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 多機能エンドミルとはどのようなエンドミルですか？
A 突込みから横方向への溝加工や、傾斜加工からのポケット加工、
壁面の側面加工など1本のエンドミルであらゆる方向の加工が
可能なエンドミルです。

多機能 3枚刃

Q ３枚刃のメリットは？
A 切削条件や切り屑排出性能など２枚刃と４枚刃の中間的な性質ですが
最も異なるのは、奇数刃で切れ刃が対角線上に向かい合わないため、
ビビリが発生しづらい形状となっています。

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
標準首逃しエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 MRC-HEM3SR

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	580	37,500	590	33,450	380	28,650	50	9,450
2～2.8	680	22,050	650	18,450	430	16,050	120	7,500
3・3.5	980	15,900	940	13,500	650	12,000	230	6,300
4・4.5	1,000	12,000	1,090	10,200	730	9,000	250	4,800
5・5.5	1,010	9,600	1,050	8,100	770	7,200	270	3,750
6・6.5	1,000	7,950	890	6,750	800	6,000	270	3,150
7・7.5	950	6,750	890	5,850	820	5,100	270	2,770
8・8.5	920	6,000	880	5,100	850	4,500	270	2,400
9	870	5,250	860	4,500	810	4,050	260	2,160
10	860	4,800	850	4,050	760	3,600	250	1,920
11	860	4,350	810	3,750	740	3,300	250	1,750
12	880	4,050	770	3,450	700	3,000	250	1,590
13	900	3,600	770	3,150	680	2,700	320	1,460
16	860	3,000	680	2,550	590	2,250	260	1,190
17	780	2,850	600	2,400	520	2,100	240	1,120
18	780	2,700	620	2,250	530	1,950	230	1,050
20	740	2,400	630	2,100	540	1,800	200	950
22	650	2,100	590	1,800	500	1,650	190	860
Ad	≦0.5D		≦0.5D		≦0.3D		≦0.2D

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	860	50,000	750	44,600	590	38,200	110	12,700
2～2.8	1,010	29,400	850	24,700	680	21,500	230	9,460
3・3.5	1,460	21,200	1,240	18,000	1,000	15,900	350	9,350
4・4.5	1,490	15,900	1,340	13,500	1,060	11,900	380	7,040
5	1,570	12,700	1,380	10,800	1,410	9,500	460	5,610
6・6.5	1,870	10,600	1,530	9,000	1,190	8,000	440	4,730
7・7.5	1,860	9,100	1,490	7,700	1,170	6,800	410	4,125
8・8.5	1,870	8,000	1,470	6,800	1,170	6,000	380	3,520
9	1,750	7,100	1,420	6,000	1,120	5,300	380	3,190
10	1,650	6,400	1,380	5,400	1,090	4,800	380	2,860
11	1,660	5,800	1,390	4,900	1,010	4,300	380	2,585
12	1,660	5,300	1,400	4,500	970	4,000	380	2,310
13	1,640	4,900	1,400	4,200	950	3,700	350	2,100
16	1,430	4,000	1,220	3,400	800	3,000	280	1,700
17	1,320	3,700	1,150	3,200	710	2,800	260	1,600
18	1,250	3,500	1,070	3,000	740	2,700	250	1,500
20	1,140	3,200	950	2,700	710	2,400	210	1,300
22	1,040	2,900	890	2,500	660	2,200	200	1,200
Ad	≦1.5D		≦1.5D		≦1.5D		≦1.5D
Rd	≦0.2D		≦0.1D		≦0.1D		≦0.05D

MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/SR刃長推奨切削条件-2

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
突っ込み加工は、切子の排出が上手くいかない場合、底刃が欠けることがあります。細かいステップ工程を設け切子を排出するか、ヘリカル加工をお勧めいたします。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
ステンレス鋼は湿式で加工してください。
ヘリカル（らせん）加工、ランピング（傾斜）加工をお勧めいたします。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

■突っ込み切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SCM、SUS）		調質鋼（35～40HRC）（HPM、NAK）		高硬度鋼（45～55HRC）
刃径 D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1～1.8	150	22,500	160	22,500	150	22,500	40	9,650
2～2.8	150	16,500	170	13,650	130	13,650	60	8,290
3・3.5	390	14,250	330	9,000	280	9,000	100	6,140
4・4.5	400	10,800	440	6,750	330	6,750	110	4,680
5・5.5	440	8,550	390	5,400	340	5,400	120	3,660
6・6.5	510	7,200	410	4,500	390	4,500	130	3,070
7・7.5	490	6,150	400	3,900	340	3,900	110	2,750
8	470	5,400	350	3,450	310	3,450	100	2,390
9	440	4,800	250	3,000	260	3,000	80	2,080
10	440	4,350	260	2,700	230	2,700	80	1,870
11	420	3,900	240	2,400	220	2,400	70	1,650
12	400	3,600	200	2,250	190	2,250	70	1,550
16	380	2,700	170	1,650	170	1,650	70	1,130
20	340	2,100	180	1,350	170	1,350	60	930
Ad	≦0.2D 焼ばめホルダ使用時は、0.5Dが最大切込みとなります。

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/SR刃長:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

追加工（刃先・刃径・首逃し等）　Ｔ－

● 「刃先・刃径」指定、「首逃し・再コート」との複数指定時の追加工型番
● 最短5日目出荷で対応

MRCシリーズ超硬多機能スクエアエンドミル 3枚刃/45°ネジレ/SR刃長:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（刃先・刃径・首逃し等）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5）【追加工・オプションを選択する】で、追加工内容・
寸法を指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

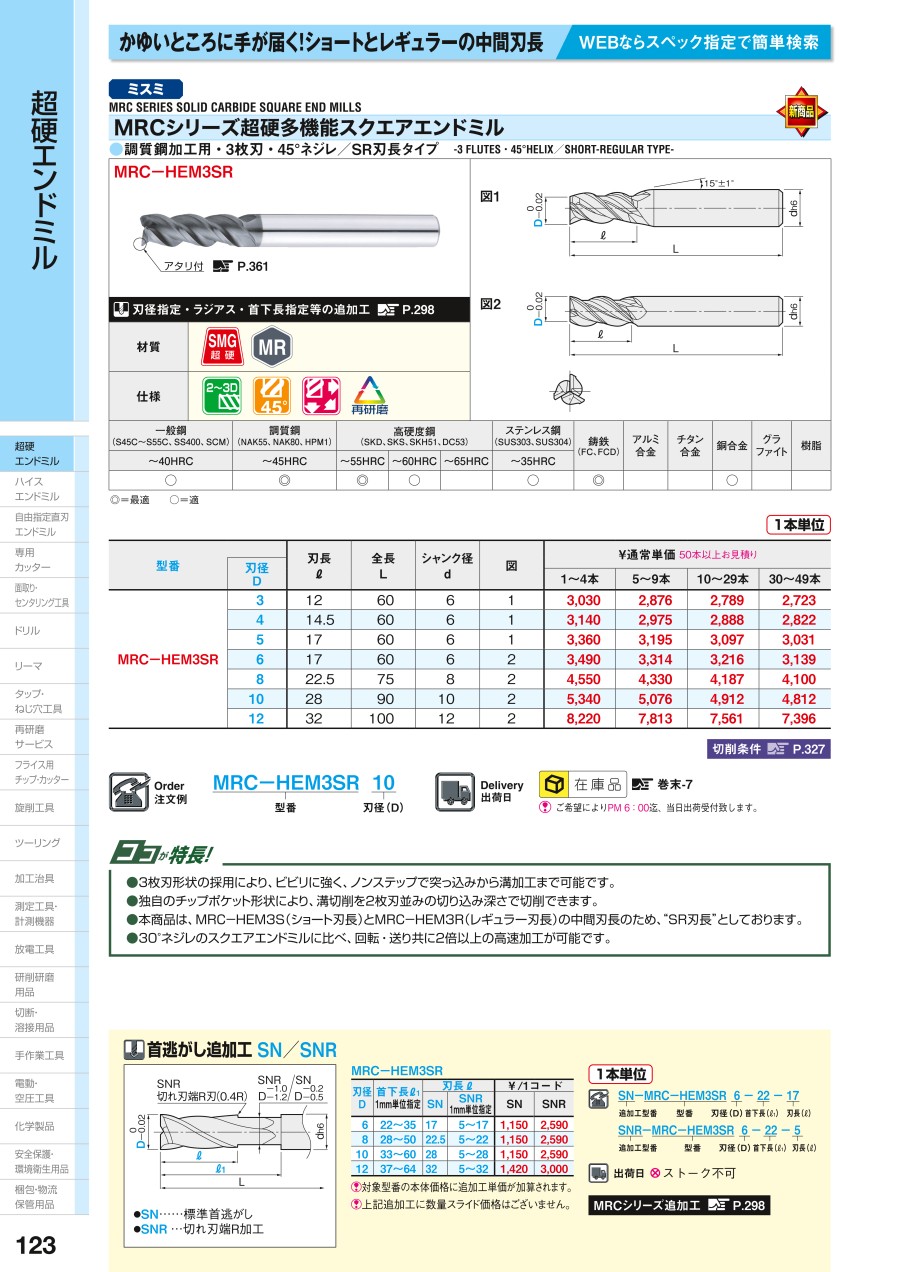

カタログ
