XALシリーズ超硬ハイヘリカルエンドミル多刃/53°ネジレ/ショートタイプ

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・生材の立ち壁仕上加工に最適なポジ刃形状の強ネジレタイプ・潤滑性に優れ...

詳細情報を確認する

加工用途（加工形状）
平面 / 側面 / 傾斜切り込み
工具材質
超硬
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
コーナー形状
ピンカド

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が29型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

XALシリーズ超硬ハイヘリカルエンドミル多刃/53°ネジレ/ショートタイプ:関連画像

※お望みの仕様が見つからなければ超硬スクエアエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

標準/追加工区分

刃径

(mm)

刃数

(枚)

刃長

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

追加工（首逃しのみ）	2	4	4	5 ～ 20	6	60	-	-	1.5～1.8	□	1個
追加工（首逃しのみ）	3	4	6	7 ～ 30	6	60	-	-	2.5～2.8	□	1個
追加工（首逃しのみ）	4	4	8	9 ～ 35	6	60	-	-	3.5～3.8	□	1個
追加工（首逃しのみ）	5	4	10	11 ～ 35	6	60	-	-	4.5～4.8	□	1個
追加工（首逃しのみ）	6	6	12	17 ～ 42	6	60	-	-	5.5～5.8	□	1個
追加工（首逃しのみ）	8	6	16	21 ～ 51	8	75	-	-	7.5～7.8	□	1個
追加工（首逃しのみ）	10	6	20	25 ～ 50	10	80	-	-	9.5～9.8	□	1個
追加工（首逃しのみ）	12	6	24	29 ～ 64	12	100	-	-	11.5～11.8	□	1個
追加工（首逃しのみ）	4	4	5 ～ 8	9 ～ 35	6	60	-	-	2.8～3	□	1個
追加工（首逃しのみ）	5	4	5 ～ 10	11 ～ 35	6	60	-	-	3.8～4	□	1個
追加工（首逃しのみ）	6	6	5 ～ 12	17 ～ 35	6	60	-	-	4.8～5	□	1個
追加工（首逃しのみ）	8	6	5 ～ 16	21 ～ 50	8	75	-	-	6.8～7	□	1個
追加工（首逃しのみ）	10	6	5 ～ 20	25 ～ 50	10	80	-	-	8.8～9	□	1個
追加工（首逃しのみ）	12	6	5 ～ 24	29 ～ 64	12	100	-	-	10.8～11	□	1個
追加工（刃先・刃径・首逃し等）	4	4	8	-	6	60	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	5	4	10	-	6	60	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	6	6	12	-	6	60	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	8	6	16	-	8	75	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	10	6	20	-	10	80	-	-	-	□	1個
追加工（刃先・刃径・首逃し等）	12	6	24	-	12	100	-	-	-	□	1個
メーカー標準品	1	4	2	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	2	4	4	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	3	4	6	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	4	4	8	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	5	4	10	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	6	6	12	-	6	60	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	8	6	16	-	8	75	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	10	6	20	-	10	80	tebis / Zoller	2D/3D	-	●	1個
メーカー標準品	12	6	24	-	12	100	tebis / Zoller	2D/3D	-	●	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
2,670円 ( 2,937円 )	在庫品1日目当日出荷可能
2,380円 ( 2,618円 )	在庫品1日目当日出荷可能
3,280円 ( 3,608円 )	在庫品1日目当日出荷可能
3,500円 ( 3,850円 )	在庫品1日目当日出荷可能
3,740円 ( 4,114円 )	在庫品1日目当日出荷可能
4,030円 ( 4,433円 )	在庫品1日目当日出荷可能
5,200円 ( 5,720円 )	在庫品1日目当日出荷可能
6,530円 ( 7,183円 )	在庫品1日目当日出荷可能
8,810円 ( 9,691円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・生材の立ち壁仕上加工に最適なポジ刃形状の強ネジレタイプ
・潤滑性に優れたコーティングで、特に生材加工において安定した耐摩耗性を発揮し、加工物の形状精度が向上（XALコーティングは通電性を持っておりません。通電方式のツールセッターは使用できません）
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 側面加工を効率良くできるエンドミルはありますか？
A 強ねじれ多刃のハイヘリカルエンドミルが適しています。
強ねじれ多刃により高速加工ができ、芯厚も太く高精度加工ができます。

芯厚が太い多刃45°以上の強ねじれ

Q エンドミルの刃数はどのように使い分けするのですか？
A 溝切削では大きなチップポケットの2枚刃エンドミル、
側面切削では工具剛性がある多刃のエンドミルが適しています。

溝切削	側面切削

切り込み幅と工具径が同一 ⇒大きなチップポケットが必要	切り込み幅が小さい ⇒工具剛性を優先

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたハーフメイドエンドミルは切削条件を下げてご使用ください。
側面切削はダウンカットでご使用ください。
側面加工でビビリが生じた場合は切削条件を下げてご使用ください。
標準首逃がしエンドミルは下記条件で、切れ刃端R加工エンドミルは下記条件の70%以下でご使用ください。

型番 XAL-PSXS

■側面切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
1		600	1,600	17,500	50,000	600	1,600	17,500	50,000	500	1,600	17,500	50,000
2		1,300	3,200	17,500	45,000	1,300	3,200	17,500	45,000	1,100	2,900	17,500	43,800
3		1,700	3,400	14,000	30,500	1,700	3,400	14,000	30,500	1,300	3,100	13,000	29,500
4		1,700	3,800	10,500	22,800	1,700	3,800	10,500	22,800	1,300	3,400	9,500	22,000
5		2,000	4,300	8,600	18,500	2,000	4,300	8,600	18,500	1,400	3,900	7,800	17,800
6		2,500	5,500	6,900	15,000	2,500	5,500	6,900	15,000	1,900	5,100	6,400	14,500
8		2,600	5,600	5,200	11,300	2,600	5,600	5,200	11,300	1,900	5,100	4,800	11,000
10		2,500	5,500	4,100	9,000	2,500	5,500	4,100	9,000	1,800	5,000	3,800	8,800
12		2,400	5,300	3,500	7,600	2,400	5,300	3,500	7,600	1,800	4,800	3,200	7,300
16		2,200	4,900	2,600	5,700	2,200	4,900	2,600	5,700	1,700	4,400	2,400	5,500
20		2,100	4,500	2,200	4,600	2,100	4,500	2,200	4,600	1,600	4,100	2,100	4,400
Ad		≦1.5D				≦1.5D				≦1.5D
Rd	標準	≦0.1D				≦0.1D				≦0.1D
Rd	高速	≦0.05D				≦0.05D				≦0.05D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

XALシリーズ超硬ハイヘリカルエンドミル多刃/53°ネジレ/ショートタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

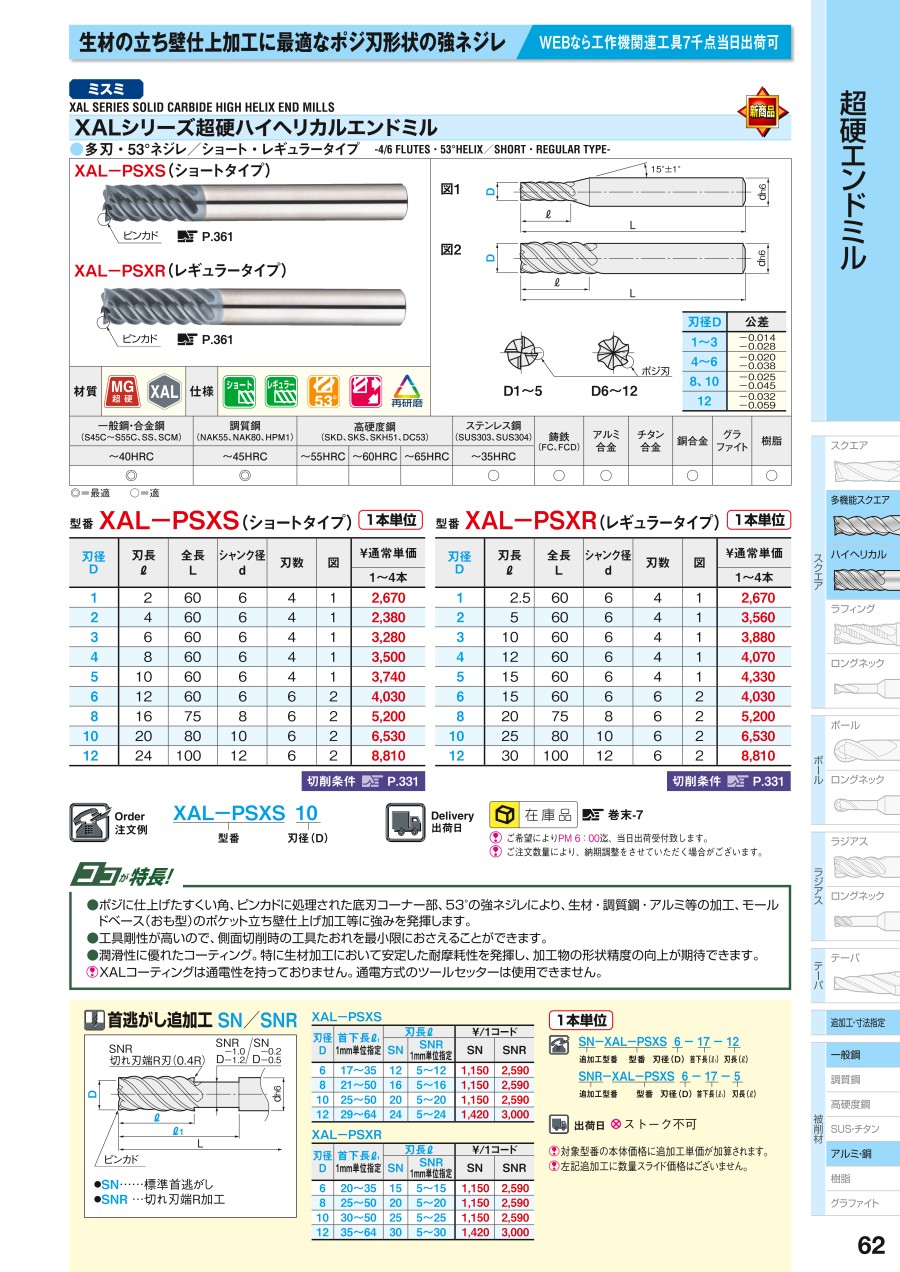

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
