浅切り込み、高送りを前提とした高速ミーリングのメリットを最大限発揮させるためにどのようなエンドミルを選定すればよいか教えてください。
■短刃長・高精度エンドミルの使用
高速ミーリングでは、工具を高速回転で用いるので、できる限り短い刃長・R精度や振れ精度が高水準の工具をご使用ください。
■焼ばめホルダと専用エンドミルの使用
高速ミーリングでは、保持剛性に優れている焼ばめホルダの使用が増えております。
焼ばめホルダ用エンドミルを使用し、工具・保持具の両面で最も適した製品を選定することが有効です。
ツール用品技術窓口
この商品と似ている商品
-
ミスミ
MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/スタブタイプ
-通常価格(税別)：4020円～
通常出荷日：在庫品1日目
-
ミスミ
XALシリーズ超硬ラジアスエンドミル 4枚刃/45゜ネジレ/レギュラータイプ
4.4通常価格(税別)：2990円～
通常出荷日：在庫品1日目
-
ミスミ
MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°ネジレ/ショートタイプ
4.6通常価格(税別)：3700円～
通常出荷日：在庫品1日目
-
ミスミ
MRCシリーズ超硬ラジアスエンドミル 高送り高剛性・3枚刃/45°ネジレ/ショートタイプ
-通常価格(税別)：7230円～
通常出荷日：在庫品1日目
-
ミスミ
TSCシリーズ超硬ラジアスエンドミル 3枚刃/45゜ネジレ/ショート/ロングネックタイプ
4.0通常価格(税別)：6500円～
通常出荷日：在庫品1日目
-
ミスミ
MRCシリーズ超硬ラジアスエンドミル 3枚刃/45°ネジレ・スタブ/テーパネックタイプ
-通常価格(税別)：6790円～
通常出荷日：在庫品1日目
-
日進工具
AL3D-345R アルミ用高能率ラジアスエンドミル 3枚刃3倍刃長
-通常価格(税別)：5060円～
通常出荷日：1日目
-
ミスミ
XALシリーズ超硬ラジアスエンドミル 2枚刃/ショートタイプ
4.3通常価格(税別)：1830円～
通常出荷日：在庫品1日目
-
ミスミ
MRCシリーズ超硬ロングネックボールエンドミル 調質鋼加工用/2枚刃/ロングネックタイプ
4.3通常価格(税別)：1290円～
通常出荷日：在庫品1日目
-
ミスミ
TSCシリーズ超硬多機能スクエアエンドミル 4枚刃/45゜ネジレ/ショートタイプ
4.3通常価格(税別)：2080円～
通常出荷日：在庫品1日目
絞り込み条件
未確定：候補が26型番あります。
標準/追加工区分
刃径(mm)
~mm- 2
- 3
- 4
- 5
- 6
- 8
- 10
- 12
- 16
刃長(mm)
~mm- 4
- 6
- 8
- 10
- 12
- 16
- 20
- 24
- 32
[5-32/1mm単位]コーナ・ボール半径(mm)
~mm- 0.5
- 0.8
- 1
- 1.2
- 1.5
- 2
- 3
首下長(mm)
~mm[5-72/1mm単位]シャンク径(mm)
~mm- 4
- 6
- 8
- 10
- 12
- 16
全長(mm)
~mm- 50
- 70
- 80
- 90
- 100
- 120
CAD
- 2D
- 3D
出荷日
- すべて
- 当日出荷可能
- 3日以内
- 5日以内
MRCシリーズ超硬ラジアスエンドミル 高送り高剛性・4枚刃/45°ネジレ/ショートタイプ
- 工具材質
- 超硬
- ねじれ角
- 強ネジレ(45～60°)
- コーティング
- 鋼用
- 刃数 (枚)
- 4
- R精度 (μm)
- ±15
- コーティング詳細
- MRC
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
未確定：候補が26型番あります。
外形図
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,090円 ( 8,899円 ) | 在庫品1日目当日出荷可能 |
7,590円 ( 8,349円 ) | 在庫品1日目当日出荷可能 |
8,000円 ( 8,800円 ) | 在庫品1日目当日出荷可能 |
7,590円 ( 8,349円 ) | 在庫品1日目当日出荷可能 |
7,750円 ( 8,525円 ) | 在庫品1日目当日出荷可能 |
8,220円 ( 9,042円 ) | 在庫品1日目当日出荷可能 |
10,570円 ( 11,627円 ) | 在庫品1日目当日出荷可能 |
13,110円 ( 14,421円 ) | 在庫品1日目当日出荷可能 |
17,470円 ( 19,217円 ) | 在庫品1日目当日出荷可能 |
37,490円 ( 41,239円 ) | 在庫品1日目当日出荷可能 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・調質鋼の高送りによる高能率加工が可能
・ネガ刃ラジアス、適正な芯厚、45°ネジレの組合せにより、高い剛性と切れ味を実現
・彫り込みから側面、粗、中仕上まで使える万能タイプ
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
特徴・使用例
技術情報
高速ミーリングで使用するエンドミル
Q 高送りとはどのような加工ですか？
A 切込みを少なくし、切削速度を上げ、送り速度を上げた加工方法のことです。
切込みを少なくし、かつ切削速度上げることで、切り屑の流動性が向上し、
また工具への熱の流入が下がるため、切削工具の寿命が延びます。
特に従来困難でした高硬度鋼の加工に適した加工方法です。
A 切込みを少なくし、切削速度を上げ、送り速度を上げた加工方法のことです。
切込みを少なくし、かつ切削速度上げることで、切り屑の流動性が向上し、
また工具への熱の流入が下がるため、切削工具の寿命が延びます。
特に従来困難でした高硬度鋼の加工に適した加工方法です。
Q 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブ、
コーナはRやCなど強度を上げる処理がされたエンドミルが適しています。
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブ、
コーナはRやCなど強度を上げる処理がされたエンドミルが適しています。
| ポジティブ形状 | ネガティブ形状 |
 |  |
この商品の関連技術情報
エンドミルのすくい角ネガティブ形状、ポジティブ形状の違い
高硬度鋼を切削加工する時のポイント1
ポケット加工時の粗加工、中仕上げ加工を高速化する方法
高速ミーリングで使用するエンドミル
金型材質一覧比較表
エンドミルのすくい角ネガティブ形状、ポジティブ形状の違い
高硬度鋼を切削加工する時のポイント1
ポケット加工時の粗加工、中仕上げ加工を高速化する方法
高速ミーリングで使用するエンドミル
金型材質一覧比較表
推奨切削条件
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
- ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
- 標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
- 首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。
| 刃数 | 送り速度 | 回転速度 | ||
|---|---|---|---|---|
| SN- | SNR- | SN- | SNR- | |
| 4枚刃 | 100% | 70% | 100% | 70% |

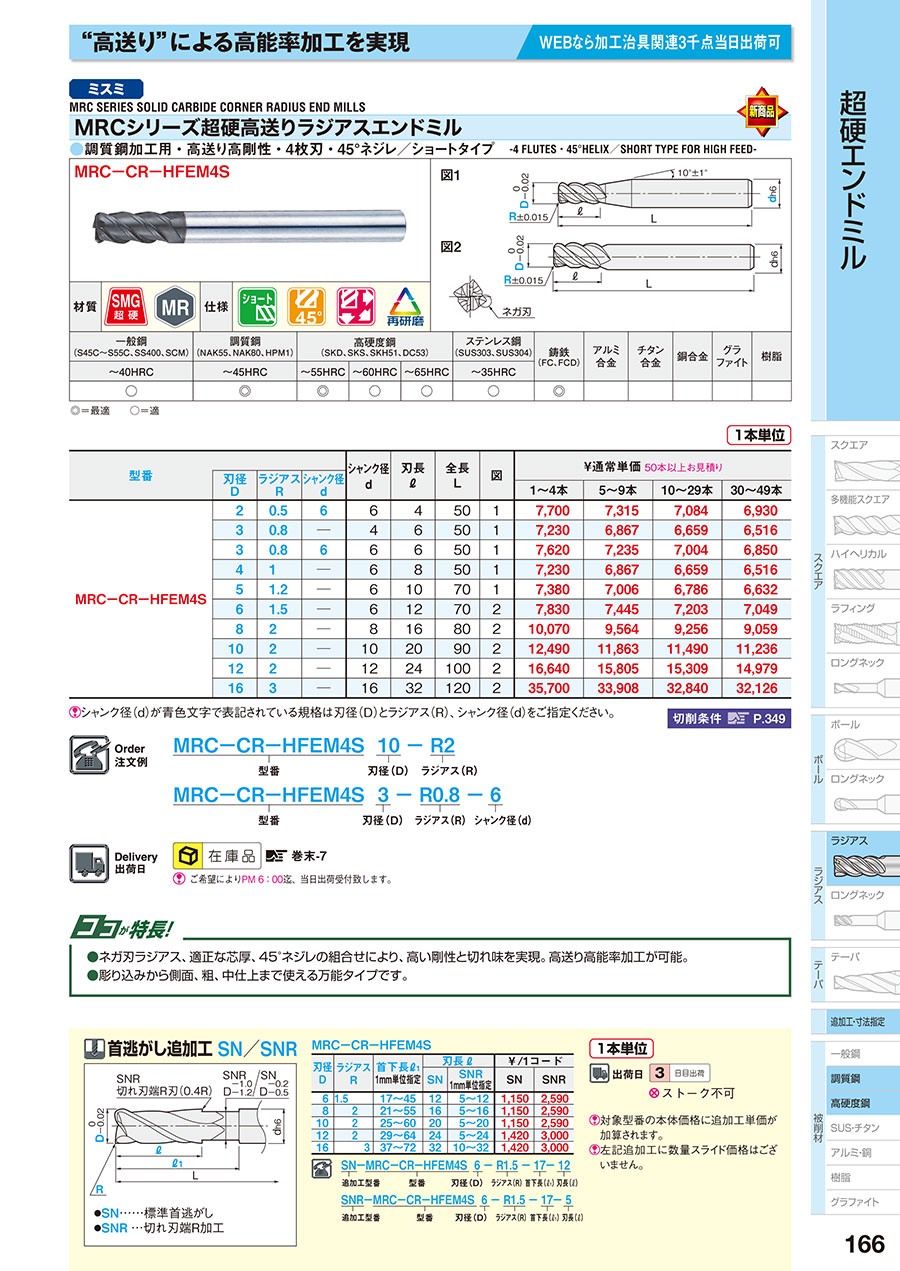

型番 MRC-CR-HFEM4S
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | |||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | ||
| 2×R0.2・R0.5 | 5,060 | 8,400 | 11,500 | 19,100 | 4,280 | 6,880 | 10,700 | 17,200 | 3,040 | 4,930 | 9,500 | 15,400 | 700 | 1,600 | 4,800 | 10,400 | |
| 3×R0.2・R0.8 | 5,780 | 9,650 | 7,600 | 12,700 | 4,830 | 7,820 | 7,100 | 11,500 | 3,580 | 5,770 | 6,400 | 10,300 | 800 | 1,800 | 3,200 | 6,900 | |
| 4×R0.5・R1.0 | 6,160 | 10,260 | 5,700 | 9,500 | 5,090 | 8,260 | 5,300 | 8,600 | 3,650 | 5,850 | 4,800 | 7,700 | 900 | 1,900 | 2,400 | 5,200 | |
| 5×R1.2 | 6,070 | 10,030 | 4,600 | 7,600 | 5,160 | 8,280 | 4,300 | 6,900 | 3,650 | 5,950 | 3,800 | 6,200 | 900 | 1,900 | 1,900 | 4,100 | |
| 6×R0.5・R1.2 | 6,380 | 10,750 | 3,800 | 6,400 | 5,470 | 8,660 | 3,600 | 5,700 | 3,840 | 6,120 | 3,200 | 5,100 | 900 | 2,000 | 1,600 | 3,500 | |
| 8×R2.0 | 6,500 | 10,750 | 2,900 | 4,800 | 5,510 | 8,770 | 2,700 | 4,300 | 3,840 | 6,240 | 2,400 | 3,900 | 900 | 2,000 | 1,200 | 2,600 | |
| 10×R2.0 | 6,440 | 10,640 | 2,300 | 3,800 | 5,380 | 8,700 | 2,100 | 3,400 | 3,800 | 6,200 | 1,900 | 3,100 | 1,000 | 2,000 | 1,000 | 2,100 | |
| 12×R2.0 | 6,080 | 10,240 | 1,900 | 3,200 | 5,260 | 8,470 | 1,800 | 2,900 | 3,650 | 5,930 | 1,600 | 2,600 | 900 | 1,900 | 800 | 1,700 | |
| 16×R3.0 | 5,040 | 8,640 | 1,400 | 2,400 | 4,260 | 6,890 | 1,300 | 2,100 | 3,070 | 4,860 | 1,200 | 1,900 | 700 | 1,600 | 600 | 1,300 | |
| 20×R3.0 | 4,000 | 6,920 | 1,100 | 1,900 | 3,650 | 5,640 | 1,100 | 1,700 | 2,600 | 3,900 | 1,000 | 1,500 | 600 | 1,200 | 500 | 1,000 | |
| Ad | 標準 | ≦0.08D | ≦0.08D | ≦0.08D | ≦0.04D | ||||||||||||
| 高速 | ≦0.06D | ≦0.06D | ≦0.06D | ≦0.02D | |||||||||||||
| Rd | ≦0.2D | ≦0.2D | ≦0.2D | ≦0.2D | |||||||||||||
追加工・追加コーディング
追加工エンドミル指定方法
追加工（首逃しのみ） SN－/ SNR－
● 「首逃し追加工のみ」 の追加工型番
SN－：標準首逃し加工 ／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応
― 追加工ご指定手順 ― （1） ミスミVONAトップページより、【切削工具】→【エン （2） 【メーカーで絞り込む】で「ミスミ」、【標準/追加工 （3） 「刃径・刃数」等の【仕様・寸法】を指定し、追加工 （4） 【仕様・寸法で絞り込む】の【タイプ】より、ご希望の （5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を （6） 【価格を確認】で、価格・出荷日をチェックし発注 ※追加工型番がお決まりの場合は、ミスミVONA |
