MRCシリーズ超硬ラジアスエンドミル高送り高剛性・4枚刃/45°ネジレ/スタブタイプ

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・刃径と等倍短刃長タイプで調質鋼加工のビビリ抑制に効果的・刃先ラジアス...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
コーティング詳細
MRC

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が19型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

MRCシリーズ超硬ラジアスエンドミル高送り高剛性・4枚刃/45°ネジレ/スタブタイプ:関連画像

※お望みの仕様が見つからなければ超硬ラジアスエンドミル寸法フリー指定もご検討ください。

型番リスト

表示件数

型番

SN-MRC-CR-HFEM4B2-R0.5-[3-20/1]-2

SN-MRC-CR-HFEM4B3-R0.8-[4-25/1]-3

SN-MRC-CR-HFEM4B4-R1-[5-25/1]-4

SN-MRC-CR-HFEM4B6-R1.5-[11-52/1]-6

SN-MRC-CR-HFEM4B8-R2-[13-56/1]-8

SN-MRC-CR-HFEM4B10-R2-[15-60/1]-10

SN-MRC-CR-HFEM4B12-R2-[17-64/1]-12

SNR-MRC-CR-HFEM4B4-R1-[5-25/1]-[2-4/1]

SNR-MRC-CR-HFEM4B6-R1.5-[11-45/1]-[5-6/1]

SNR-MRC-CR-HFEM4B8-R2-[13-55/1]-[5-8/1]

SNR-MRC-CR-HFEM4B10-R2-[15-60/1]-[5-10/1]

SNR-MRC-CR-HFEM4B12-R2-[17-64/1]-[5-12/1]

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	2	2	0.5	-	4	50	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	3	3	0.8	-	4	50	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	4	1	-	6	50	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	6	6	1.5	-	6	70	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	8	8	2	-	8	80	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	10	10	2	-	10	90	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	12	2	-	12	100	±15	tebis / Zoller	2D/3D	-	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	2	2	0.5	3 ～ 20	4	50	±15	-	-	1.5～1.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	3	3	0.8	4 ～ 25	4	50	±15	-	-	2.5～2.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	4	1	5 ～ 25	6	50	±15	-	-	3.5～3.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	6	1.5	11 ～ 52	6	70	-	-	-	5.5～5.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	8	2	13 ～ 56	8	80	-	-	-	7.5～7.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	10	2	15 ～ 60	10	90	-	-	-	9.5～9.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	12	2	17 ～ 64	12	100	-	-	-	11.5～11.8	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	2 ～ 4	1	5 ～ 25	6	50	±15	-	-	2.8～3	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	6	5 ～ 6	1.5	11 ～ 45	6	70	-	-	-	4.8～5	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	8	5 ～ 8	2	13 ～ 55	8	80	-	-	-	6.8～7	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	10	5 ～ 10	2	15 ～ 60	10	90	-	-	-	8.8～9	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 12	2	17 ～ 64	12	100	-	-	-	10.8～11	□	1個

通常単価(税別) (税込単価)	通常出荷日

4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
4,790円 ( 5,269円 )	在庫品1日目当日出荷可能
4,460円 ( 4,906円 )	在庫品1日目当日出荷可能
6,120円 ( 6,732円 )	在庫品1日目当日出荷可能
7,630円 ( 8,393円 )	在庫品1日目当日出荷可能
10,060円 ( 11,066円 )	在庫品1日目当日出荷可能
12,650円 ( 13,915円 )	在庫品1日目当日出荷可能
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・刃径と等倍短刃長タイプで調質鋼加工のビビリ抑制に効果的
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

高速ミーリングで使用するエンドミル

浅切り込み、高送りを前提とした高速ミーリングのメリットを最大限発揮させるためにどのようなエンドミルを選定すればよいか教えてください。

■短刃長・高精度エンドミルの使用

高速ミーリングでは、工具を高速回転で用いるので、できる限り短い刃長・R精度や振れ精度が高水準の工具をご使用ください。

高速ミーリング加工用推奨エンドミル

■焼ばめホルダと専用エンドミルの使用

高速ミーリングでは、保持剛性に優れている焼ばめホルダの使用が増えております。
焼ばめホルダ用エンドミルを使用し、工具・保持具の両面で最も適した製品を選定することが有効です。

焼ばめホルダ

Q 高送りとはどのような加工ですか？
A 切込みを少なくし、切削速度を上げ、送り速度を上げた加工方法のことです。
  切込みを少なくし、かつ切削速度上げることで、切り屑の流動性が向上し、
  また工具への熱の流入が下がるため、切削工具の寿命が延びます。
  特に従来困難でした高硬度鋼の加工に適した加工方法です。

Q 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブ、
コーナはRやCなど強度を上げる処理がされたエンドミルが適しています。

ポジティブ形状	ネガティブ形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。
ご使用の加工機で回転速度があがらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
標準エンドミルから修正加工されたオプションメニューのエンドミルは切削条件を下げてご使用ください。
首逃がしエンドミルは、切削条件表の数値に以下の比率をかけてご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

型番 MRC-CR-HFEM4B

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）				合金工具鋼（SKD、SUS、SCM）				調質鋼（35～40HRC）（HPM、NAK）				高硬度鋼（40～60HRC）
刃径D		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）		送り速度（mm/min）		回転速度（min^-1）
刃径D		標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速	標準	高速
2×R0.2・R0.5		5,060	8,400	11,500	19,100	4,280	6,880	10,700	17,200	3,040	4,930	9,500	15,400	700	1,600	4,800	10,400
3×R0.2・R0.8		5,780	9,650	7,600	12,700	4,830	7,820	7,100	11,500	3,580	5,770	6,400	10,300	800	1,800	3,200	6,900
4×R0.5・R1.0		6,160	10,260	5,700	9,500	5,090	8,260	5,300	8,600	3,650	5,850	4,800	7,700	900	1,900	2,400	5,200
5×R1.2		6,070	10,030	4,600	7,600	5,160	8,280	4,300	6,900	3,650	5,950	3,800	6,200	900	1,900	1,900	4,100
6×R0.5・R1.2		6,380	10,750	3,800	6,400	5,470	8,660	3,600	5,700	3,840	6,120	3,200	5,100	900	2,000	1,600	3,500
8×R2.0		6,500	10,750	2,900	4,800	5,510	8,770	2,700	4,300	3,840	6,240	2,400	3,900	900	2,000	1,200	2,600
10×R2.0		6,440	10,640	2,300	3,800	5,380	8,700	2,100	3,400	3,800	6,200	1,900	3,100	1,000	2,000	1,000	2,100
12×R2.0		6,080	10,240	1,900	3,200	5,260	8,470	1,800	2,900	3,650	5,930	1,600	2,600	900	1,900	800	1,700
16×R3.0		5,040	8,640	1,400	2,400	4,260	6,890	1,300	2,100	3,070	4,860	1,200	1,900	700	1,600	600	1,300
20×R3.0		4,000	6,920	1,100	1,900	3,650	5,640	1,100	1,700	2,600	3,900	1,000	1,500	600	1,200	500	1,000
Ad	標準	≦0.08D				≦0.08D				≦0.08D				≦0.04D
Ad	高速	≦0.06D				≦0.06D				≦0.06D				≦0.02D
Rd		≦0.2D				≦0.2D				≦0.2D				≦0.2D

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ）　SN－/ SNR－

● 「首逃し追加工のみ」の追加工型番
　SN－：標準首逃し加工／SNR－：首逃し切れ刃端Ｒ付（0.4Ｒ）加工
● 最短3日目出荷で対応

MRCシリーズ超硬ラジアスエンドミル高送り高剛性・4枚刃/45°ネジレ/スタブタイプ:関連画像

― 追加工ご指定手順 ―

（1）ミスミVONAトップページより、【切削工具】→【エン
ドミル】→【超硬エンドミル】を選択

（2）【メーカーで絞り込む】で「ミスミ」、【標準/追加工
区分】で「追加工（首逃しのみ）」を選択

（3）「刃径・刃数」等の【仕様・寸法】を指定し、追加工
対象となる商品シリーズページへ移動

（4）【仕様・寸法で絞り込む】の【タイプ】より、ご希望の
「追加工型番（タイプ）」を選択

（5） SN-は「首下長」、SNR-は「刃長・首下長」寸法を
指定し、追加工型番を確定

（6）【価格を確認】で、価格・出荷日をチェックし発注

※追加工型番がお決まりの場合は、ミスミVONA
　　トップページの「検索ボックス」へ直接入力

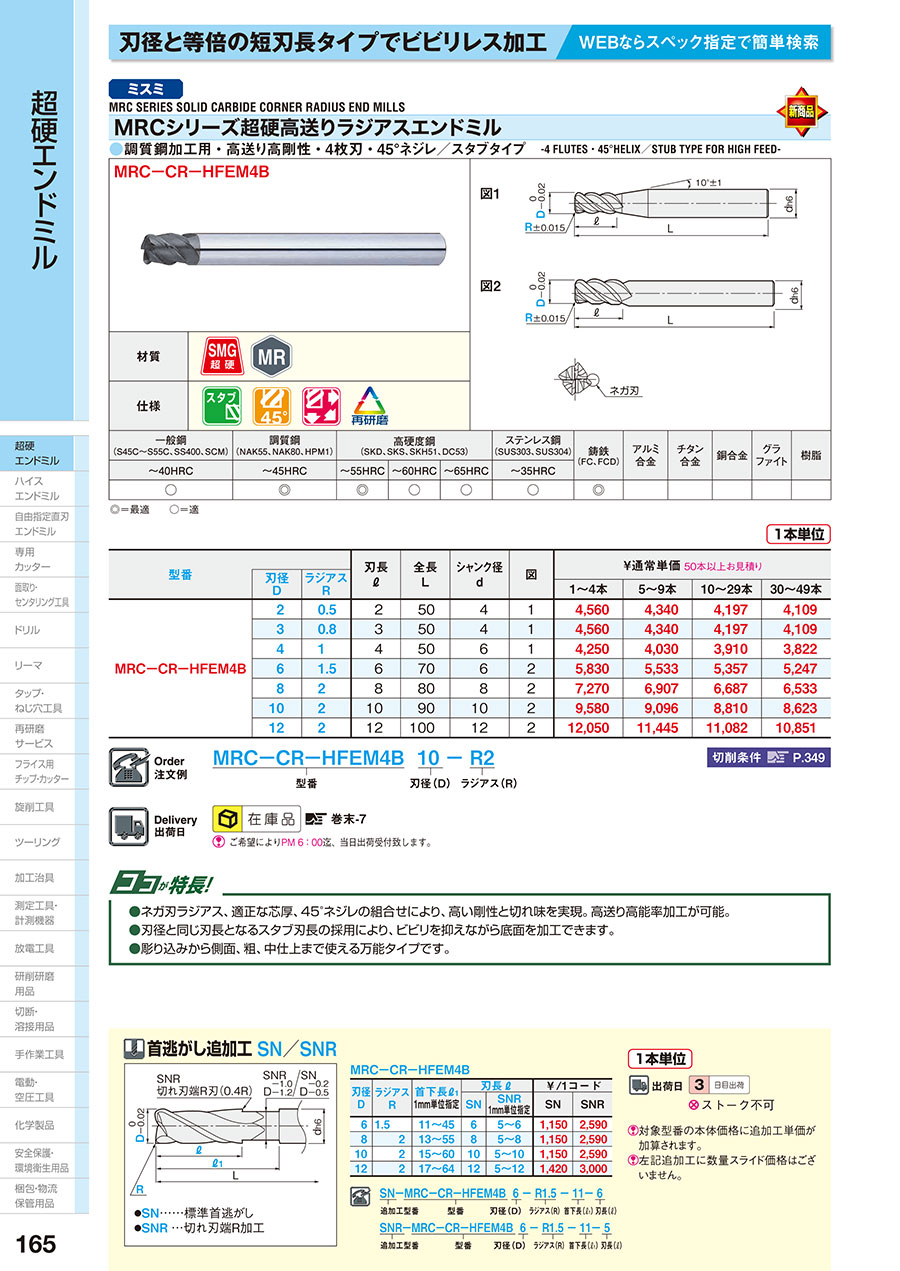

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。
