【特長】・ポケットコーナー部でもビビリが発生しづらい高剛性・ネガに刃付けされた...
詳細情報を確認する| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,280円 ( 4,708円 ) | 在庫品1日目当日出荷可能 |
4,460円 ( 4,906円 ) | 在庫品1日目当日出荷可能 |
4,690円 ( 5,159円 ) | 在庫品1日目当日出荷可能 |
5,570円 ( 6,127円 ) | 在庫品1日目当日出荷可能 |
5,570円 ( 6,127円 ) | 在庫品1日目当日出荷可能 |
6,700円 ( 7,370円 ) | 在庫品1日目当日出荷可能 |
6,700円 ( 7,370円 ) | 在庫品1日目当日出荷可能 |
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
8,400円 ( 9,240円 ) | 在庫品1日目当日出荷可能 |
10,220円 ( 11,242円 ) | 在庫品1日目当日出荷可能 |
10,220円 ( 11,242円 ) | 在庫品1日目当日出荷可能 |
10,220円 ( 11,242円 ) | 在庫品1日目当日出荷可能 |

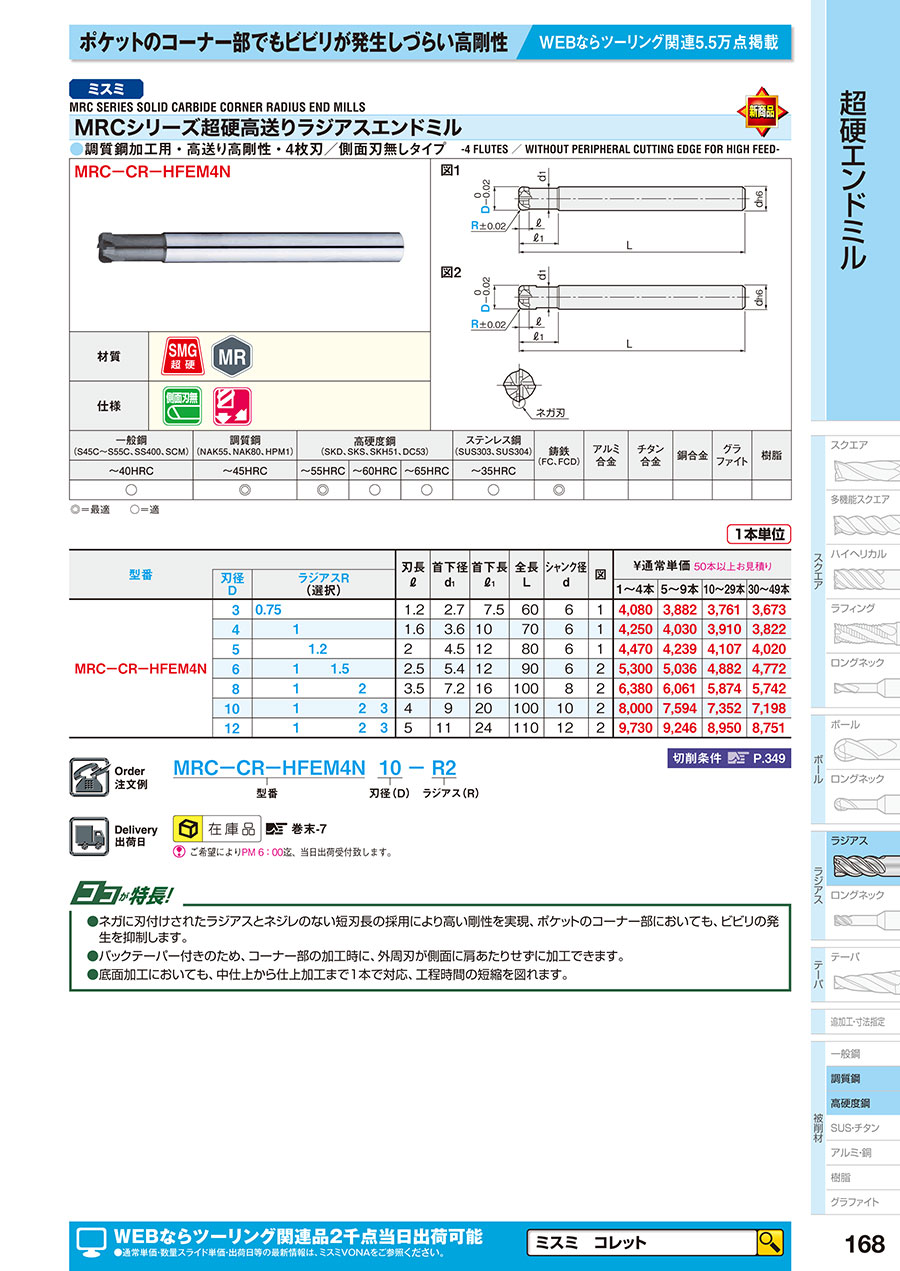

【特長】
・ポケットコーナー部でもビビリが発生しづらい高剛性
・ネガに刃付けされたラジアスとネジレのない短刃長採用により高い剛性を実現
・バックテーパー付きのため、コーナー部の加工時に、外周刃が側面に肩あたりせずに加工可能
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ポケット加工は削り出し量が多いため、粗加工・中仕上げ加工時間の短縮を図ることが、不可欠になります。そのためには、どのような加工方法を採用し、どのような工具を使用すればよいのでしょうか？
粗加工・中仕上げ加工を高速化するために下記の方法では解決に繋がりません。
・ラフィングエンドミル等による加工では送り速度を上げられないため、加工能率が落ちてしまいます。
・ボールエンドミルによる加工では、ピックフィードを大きく取れないため、高能率化には限界があります。
ポケット形状の粗加工・中仕上げは、高送りラジアスエンドミルによる高速ミーリングが、切削時間の短縮と工具寿命の面で、大きな効果が期待できます。
高速ミーリングは、切込み量を少なく抑え、切削速度（工具回転数）と送り速度を高めた切削条件が特徴です。NCプログラムの送り速度指令値に近い実送り速度を実現するには、ジグザグ工具軌跡、および繰り広げ切削（螺旋形状の工具軌跡）などが有利です。
| ポジティブ形状 | ネガティブ形状 |
 |  |
■切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | 高硬度鋼 （40～60HRC） | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 刃径 D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | ||||||||
| 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | 標準 | 高速 | |
| 4 | 6,600 | 13,000 | 7,950 | 16,000 | 6,000 | 12,000 | 7,950 | 16,000 | 4,800 | 12,000 | 6,350 | 16,000 | 1,050 | 3,550 | 2,400 | 7,950 |
| 5 | 7,000 | 14,000 | 6,350 | 12,500 | 6,350 | 12,500 | 6,350 | 12,500 | 5,100 | 12,500 | 5,100 | 12,500 | 1,150 | 3,800 | 1,900 | 6,350 |
| 6 | 7,000 | 14,000 | 5,300 | 10,600 | 6,350 | 12,700 | 5,300 | 10,600 | 5,100 | 12,700 | 4,250 | 10,600 | 1,150 | 3,800 | 1,600 | 5,300 |
| 8 | 7,000 | 14,000 | 4,000 | 7,950 | 6,350 | 12,700 | 4,000 | 7,950 | 5,100 | 12,700 | 3,200 | 7,950 | 1,150 | 3,800 | 1,200 | 4,000 |
| 10 | 7,000 | 14,000 | 3,200 | 6,350 | 6,350 | 12,700 | 3,200 | 6,350 | 5,100 | 12,700 | 2,550 | 6,350 | 1,150 | 3,800 | 955 | 3,200 |
| 12 | 7,000 | 14,000 | 2,650 | 5,300 | 6,350 | 12,700 | 2,650 | 5,300 | 5,100 | 12,700 | 2,100 | 5,300 | 1,150 | 3,800 | 795 | 2,650 |
| Ad | ≦0.04D | ≦0.025D | ≦0.02D | ≦0.01D | ||||||||||||
| Rd | ≦0.4D | |||||||||||||||
