振動しやすい加工物に対して、振動を抑える特性を指向したデザイン
加工物の表面がきれいに仕上がります！

【Question】

底面加工時にカッターマークがついて困っている

モールド金型のポケット加工で、超硬スクエアエンドミルを使うとどうしても底面にカッターマークがついてしまって困っています。
特に多数個取りの金型になると、入れ子の高さが異なってしまうので、フライス加工の後の仕上げ工程で、このカッターマークを取るようにしていますが、きれいに仕上げるのにかなりの時間が掛かってしまいます。
カッターマークの発生を防ぐにはどのように対応したらよいのでしょうか？

【Answer】

カッターマークがついてしまう理由

超硬スクエアエンドミルで加工すると、取り付け時や加工時の工具の振れ、機械主軸の熱変位などで、工具刃先の先端がワークに食い込む作用が働きます。これにより、引っかき傷のようなカッターマークがついてしまいます。

カッターマークを抑えるのに有効な手段

超硬スクエアエンドミルから刃先にRの付いた超硬ラジアスエンドミルに変更することで、工具刃先の先端がワークに食い込むことを防ぎ、カッターマークの発生を抑制できます。
またエンドミルの保持具は、切削時の振れ精度、保持剛性を高めることで、切削精度と工具寿命特性が向上するため、コレット式ツーリングよりも、焼ばめホルダを利用することが、カッターマークを抑える有効な手段になります。

平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	追加工（首逃しのみ）	1.5	4	0.2	5 ～ 15	6	50	-	-	-	1～1.3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	追加工（首逃しのみ）	2	6	0.2	7 ～ 20	6	50	-	-	-	1.5～1.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	標準ネジレ(30～44°)	鋼用	追加工（首逃しのみ）	2.5	7	0.2	8 ～ 25	6	60	-	-	-	2～2.3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	3	8	0.2	9 ～ 30	6	60	-	-	その他	2.5～2.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	3	8	0.3	9 ～ 30	6	60	-	-	その他	2.5～2.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	3	8	0.5	9 ～ 30	6	60	-	-	その他	2.5～2.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	10	0.2	11 ～ 40	6	70	-	-	その他	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	10	0.3	11 ～ 40	6	70	-	-	その他	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	10	0.5	11 ～ 40	6	70	-	-	その他	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	10	1	11 ～ 40	6	70	-	-	その他	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	13	0.2	14 ～ 50	6	90	-	-	その他	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	13	0.5	14 ～ 50	6	90	-	-	その他	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	13	1	14 ～ 50	6	90	-	-	その他	4.5～4.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	0.2	20 ～ 72	6	90	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	0.3	20 ～ 72	6	90	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	0.5	20 ～ 92	6	110	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	0.5	20 ～ 72	6	90	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	1	20 ～ 92	6	110	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	15	1	20 ～ 72	6	90	-	-	-	5.5～5.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	0.2	25 ～ 76	8	100	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	0.3	25 ～ 76	8	100	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	0.3	25 ～ 46	8	70	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	0.5	25 ～ 76	8	100	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	0.5	25 ～ 46	8	70	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	1	25 ～ 76	8	100	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	20	1	25 ～ 46	8	70	-	-	-	7.5～7.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	0.2	30 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	0.3	30 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	0.5	30 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	0.5	30 ～ 45	10	75	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	1	30 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	1	30 ～ 45	10	75	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	10	25	2	30 ～ 70	10	100	-	-	-	9.5～9.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	0.5	35 ～ 74	12	110	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	0.5	35 ～ 114	12	150	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	0.5	35 ～ 44	12	80	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	1	35 ～ 74	12	110	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	1	35 ～ 94	12	130	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	1	35 ～ 44	12	80	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	2	35 ～ 74	12	110	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	12	30	3	35 ～ 74	12	110	-	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	5 ～ 10	0.2	11 ～ 40	6	70	-	-	その他	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	5 ～ 10	0.3	11 ～ 40	6	70	-	-	その他	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	5 ～ 10	0.5	11 ～ 40	6	70	-	-	その他	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	4	5 ～ 10	1	11 ～ 40	6	70	-	-	その他	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	5 ～ 13	0.2	14 ～ 50	6	90	-	-	その他	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	5 ～ 13	0.5	14 ～ 50	6	90	-	-	その他	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	5	5 ～ 13	1	14 ～ 50	6	90	-	-	その他	3.8～4	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	0.2	16 ～ 60	6	90	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	0.3	16 ～ 60	6	90	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	0.5	16 ～ 60	6	110	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	0.5	16 ～ 60	6	90	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	1	16 ～ 60	6	110	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	6	5 ～ 15	1	16 ～ 60	6	90	-	-	その他	4.8～5	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	0.2	21 ～ 75	8	100	-	-	その他	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	0.3	21 ～ 75	8	100	-	-	その他	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	0.3	21 ～ 45	8	70	-	-	その他	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	0.5	21 ～ 75	8	100	-	-	その他	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	0.5	21 ～ 45	8	70	-	-	その他	6.8～7	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	不等リード・不等分割	鋼用	追加工（首逃しのみ）	8	5 ～ 20	1	21 ～ 75	8	100	-	-	その他	6.8～7	-	□	1個

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

加工方法	側面加工	被削材	SUS304	クーラント	水溶性
回転数	4100min-1	送り	430mm/min	切り込み量	Ad:9mm　Rd:0.3mm

被削材	SUS304	加工方法	側面切削	クーラント	水溶性
回転数	3183min-1	送り	509mm/min	切り込み量	Ad:10mm Rd:5mm

被削材	機械構造用炭素鋼（S45C～S55C）				合金工具鋼・調質鋼（～45HRC）（SKD、SUS、SCM、HPM、NAK）				高硬度鋼（～55HRC）
刃径D	標準		高速		標準		高速		標準
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
1.5	155	15,400	1,090	17,890	115	9,450	580	15,360	60	5,950
2	160	12,600	1,120	14,640	120	8,090	600	11,500	65	5,040
2.5	165	10,500	1,120	12,800	125	6,650	650	10,000	65	4,270
3	170	9,270	1,160	11,480	130	5,990	680	8,050	65	3,700
4	210	7,500	1,200	8,960	150	4,770	740	6,350	70	3,010
5	215	6,410	1,500	7,560	180	4,060	800	5,200	85	2,660
6	215	5,530	1,870	6,200	180	3,530	880	4,400	85	2,300
8	230	4,200	1,830	4,640	180	2,660	850	3,300	85	1,760
10	230	3,530	1,720	3,760	180	2,300	740	2,650	85	1,410
12	180	2,880	1,650	3,120	160	1,950	700	2,200	70	1,180
Ad	≦2.0D		1.5D		≦2.0D		1.5D		≦2.0D
Rd	≦0.5D		≦0.05D		≦0.5D		≦0.05D		≦0.02D

	今見ている商品 VACシリーズ超硬不等リードラジアスエンドミル 4枚刃/レギュラータイプ	VACシリーズ超硬ラジアスエンドミル 2枚刃/レギュラータイプ	TSCシリーズ超硬不等リードラジアスエンドミル 4枚刃/ショートタイプ	TSCシリーズ超硬ラジアスエンドミル 4枚刃/レギュラータイプ	XALシリーズ超硬ラジアスエンドミル 4枚刃/レギュラータイプ	MRCシリーズ超硬ラジアスエンドミル 4枚刃/45°レギュラータイプ
メーカー	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ	ミスミ
通常価格	-	-	-	-	-	-
通常出荷日	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜	在庫品1日目〜
工具材質	超硬	超硬	超硬	超硬	超硬	超硬
被削材	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / チタン / 銅	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / ステンレス鋼 / 鋳鉄 / アルミ / 銅	一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅 / 樹脂	一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / ステンレス鋼 / 鋳鉄 / 銅
刃数(枚)	4	2	4	4	4	4

この商品と似ている商品

絞り込み条件

加工用途（加工形状）

ねじれ角

コーティング

標準/追加工区分

刃径(mm)

刃長(mm)

コーナ・ボール半径(mm)

首下長(mm)

シャンク径(mm)

全長(mm)

CAM・工具管理ソフト用データ

タイプ

CAD

出荷日

VACシリーズ超硬不等リードラジアスエンドミル 4枚刃/レギュラータイプ

ご注意

外形図

型番リスト

詳細情報

基本情報

ご注意

特徴・使用例

仕様・概要

VAC不等リードの特長

不等リード＋不等分割＝ビビり振動を抑制！

●被削材：S45C (HRc20)の場合

●被削材：SUS304の場合

VAC不等リード 加工テスト結果

VAC不等リードエンドミル（φ10）切削事例

技術情報

底面加工時のカッターマークが付かない方法

【Question】

底面加工時にカッターマークがついて困っている

【Answer】

カッターマークがついてしまう理由

カッターマークを抑えるのに有効な手段

推奨切削条件

型番 VAC-CR-VHEM4R

追加工・追加コーディング

追加工エンドミル指定方法

追加工（首逃しのみ） SN－/ SNR－

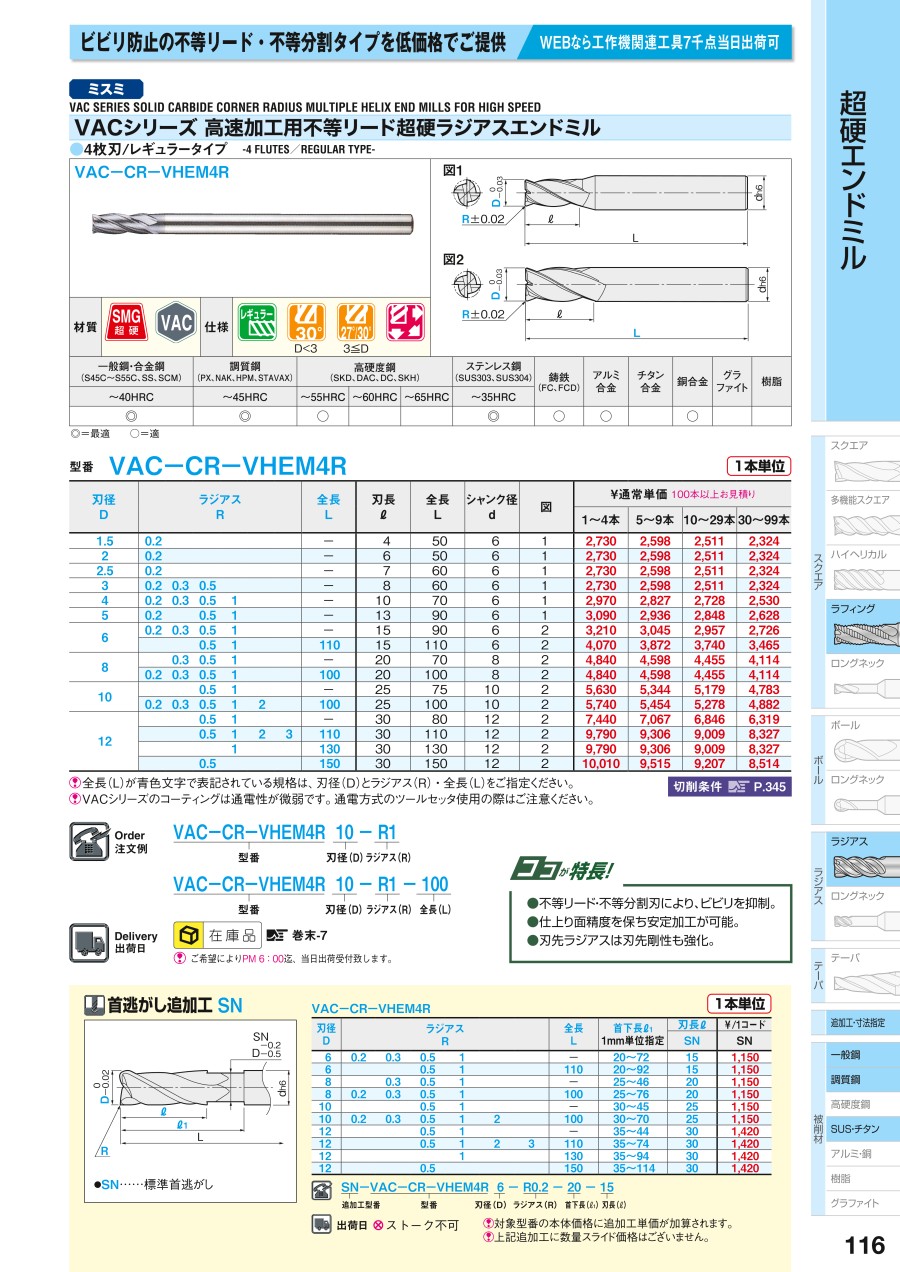

カタログ
