ミスミ

XCPシリーズ超硬ラジアスエンドミル調質・高硬度鋼加工用・高送り高剛性・4刃45°ネジレ/ショート

数量スライド割引
規格拡大
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（2件）

通常単価(税別): -

税込単価: -

【特長】・調質鋼（45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適...

詳細情報を確認する

工具材質
超硬
被削材
一般鋼 / 調質鋼 / 高硬度鋼～HRC55 / 高硬度鋼～HRC60 / 高硬度鋼HRC61～ / ステンレス鋼 / 鋳鉄
ねじれ角
強ネジレ(45～60°)
コーティング
鋼用
刃数 (枚)
4
コーティング詳細
高硬度用(シリコン系)

ご注意

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が6型番あります。

外形図
型番リスト
詳細情報
カタログ

外形図

型番リスト

表示件数

型番

SN-XCP-CR-HFEM4S4-R1-[9-25/1]-8

SN-XCP-CR-HFEM4S12-R2-[29-64/1]-24

SNR-XCP-CR-HFEM4S4-R1-[9-25/1]-[5-8/1]

SNR-XCP-CR-HFEM4S12-R2-[29-64/1]-[5-24/1]

XCP-CR-HFEM4S4-R1

XCP-CR-HFEM4S12-R2

加工用途（加工形状）

標準/追加工区分

刃径

(mm)

刃長

(mm)

コーナ・ボール半径

(mm)

首下長

(mm)

シャンク径

(mm)

全長

(mm)

R精度

(μm)

CAM・工具管理ソフト用データ

CADデータ有無

(2D/3D)

首径

(mm)

図

●在庫品　□製作品

最小発注数量

平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	8	1	9 ～ 25	6	50	±15	-	-	3.5～3.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	24	2	29 ～ 64	12	100	±20	-	-	11.5～11.8	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	4	5 ～ 8	1	9 ～ 25	6	50	±15	-	-	2.8～3	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	追加工（首逃しのみ）	12	5 ～ 24	2	29 ～ 64	12	100	±20	-	-	10.8～11	-	□	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	4	8	1	-	6	50	±15	tebis / Zoller	2D/3D	-	1	-	1個
平面 / 側面 / 曲面 / 突っ込み（Z送り） / 傾斜切り込み	メーカー標準品	12	24	2	-	12	100	±15	tebis / Zoller	2D/3D	-	2	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
7,240円 ( 7,964円 )	在庫品1日目当日出荷可能
15,130円 ( 16,643円 )	在庫品1日目当日出荷可能

基本情報

【特長】
・調質鋼（45HRC）から高硬度鋼（～65HRC）まで被削材加工に最適なシリーズ
・高精度なコーナーR、芯厚及び45度のネジレ角の組み合わせが高剛性と優れた切れ味を実現し、高送りで加工効率を向上
・粗加工から半仕上げ加工まで対応可能な万能型エンドミル
・刃先ラジアス形状により、隅R加工や形状加工はもちろん、刃先の欠け防止にも効果的
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮

ご注意

切削条件は、外形図タブの下方をご覧ください。
追加工オプションの対象商品には現在CADデータ、CAM・工具管理ソフト用データのご用意がございません。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

技術情報

特徴・使用例

技術情報

Q 高送りとはどのような加工ですか？
A 切込みを少なくし、切削速度を上げ、送り速度を上げた加工方法のことです。
  切込みを少なくし、かつ切削速度上げることで、切り屑の流動性が向上し、
  また工具への熱の流入が下がるため、切削工具の寿命が延びます。
  特に従来困難でした高硬度鋼の加工に適した加工方法です。

Q 高硬度鋼を加工するにはどのようなエンドミルを使用しますか？
A 高耐熱コートを施した超硬エンドミルで、すくい角はネガティブ、
コーナはRやCなど強度を上げる処理がされたエンドミルが適しています。

ポジティブ形状	ネガティブ形状

推奨切削条件

機械、チャックは剛性のある精度の高いものをご使用ください。
ご使用の加工機で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
エンドミル取り付け時の刃先の振れは0.01mm以内に抑えてください。
切削油は被削材に適したものを選定してください。
高速条件では発火性の高い切削油の使用は避け、エアーブローまたはMQLでご使用ください。

刃数	送り速度		回転速度
刃数	SN-	SNR-	SN-	SNR-
4枚刃	100%	70%	100%	70%

型番 XCP-CR-HFEM4S

■切削条件

被削材		機械構造用炭素鋼（S45C～S55C）
刃径 D		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速
2×R0.2・R0.5		5,060	8,400	11,500	19,100
3×R0.2・R0.8		5,780	9,650	7,600	12,700
4×R0.5・R1.0		6,160	10,260	5,700	9,500
5×R1.2		6,070	10,030	4,600	7,600
6×R0.5・R1.2		6,380	10,750	3,800	6,400
8×R2.0		6,500	10,750	2,900	4,800
10×R2.0		6,440	10,640	2,300	3,800
12×R2.0		6,080	10,240	1,900	3,200
16×R3.0		5,040	8,640	1,400	2,400
20×R3.0		4,000	6,920	1,100	1,900
Ad	標準	≦0.08D
Ad	高速	≦0.06D
Rd		≦0.2D

被削材		合金工具鋼（SKD、SUS、SCM）
刃径 D		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速
2×R0.2・R0.5		4,280	6,880	10,700	17,200
3×R0.2・R0.8		4,830	7,820	7,100	11,500
4×R0.5・R1.0		5,090	8,260	5,300	8,600
5×R1.2		5,160	8,280	4,300	6,900
6×R0.5・R1.2		5,470	8,660	3,600	5,700
8×R2.0		5,510	8,770	2,700	4,300
10×R2.0		5,380	8,700	2,100	3,400
12×R2.0		5,260	8,470	1,800	2,900
16×R3.0		4,260	6,890	1,300	2,100
20×R3.0		3,650	5,640	1,100	1,700
Ad	標準	≦0.08D
Ad	高速	≦0.06D
Rd		≦0.2D

被削材		調質鋼（35～40HRC）（HPM、NAK）
刃径 D		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速
2×R0.2・R0.5		3,040	4,930	9,500	15,400
3×R0.2・R0.8		3,580	5,770	6,400	10,300
4×R0.5・R1.0		3,650	5,850	4,800	7,700
5×R1.2		3,650	5,950	3,800	6,200
6×R0.5・R1.2		3,840	6,120	3,200	5,100
8×R2.0		3,840	6,240	2,400	3,900
10×R2.0		3,800	6,200	1,900	3,100
12×R2.0		3,650	5,930	1,600	2,600
16×R3.0		3,070	4,860	1,200	1,900
20×R3.0		2,600	3,900	1,000	1,500
Ad	標準	≦0.08D
Ad	高速	≦0.06D
Rd		≦0.2D

被削材		高硬度鋼（40～60HRC）
刃径 D		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速
2×R0.2・R0.5		700	1,600	4,800	10,400
3×R0.2・R0.8		800	1,800	3,200	6,900
4×R0.5・R1.0		900	1,900	2,400	5,200
5×R1.2		900	1,900	1,900	4,100
6×R0.5・R1.2		900	2,000	1,600	3,500
8×R2.0		900	2,000	1,200	2,600
10×R2.0		1,000	2,000	1,000	2,100
12×R2.0		900	1,900	800	1,700
16×R3.0		700	1,600	600	1,300
20×R3.0		600	1,200	500	1,000
Ad	標準	≦0.04D
Ad	高速	≦0.02D
Rd		≦0.2D

被削材		高硬度鋼（60～65HRC）
刃径 D		送り速度（mm/min）		回転速度（min^-1）
刃径 D		標準	高速	標準	高速
2×R0.2・R0.5		560	1,280	3,360	7,280
3×R0.2・R0.8		640	1,440	2,240	4,830
4×R0.5・R1.0		720	1,520	1,680	3,640
5×R1.2		720	1,520	1,330	2,870
6×R0.5・R1.2		720	1,600	1,120	2,450
8×R2.0		720	1,600	840	1,820
10×R2.0		800	1,600	700	1,470
12×R2.0		720	1,520	560	1,190
16×R3.0		560	1,280	420	910
20×R3.0		480	960	350	700
Ad	標準	≦0.04D
Ad	高速	≦0.02D
Rd		≦0.2D

XCPシリーズ超硬ラジアスエンドミル調質・高硬度鋼加工用・高送り高剛性・4刃45°ネジレ/ショート切削条件表関連画像

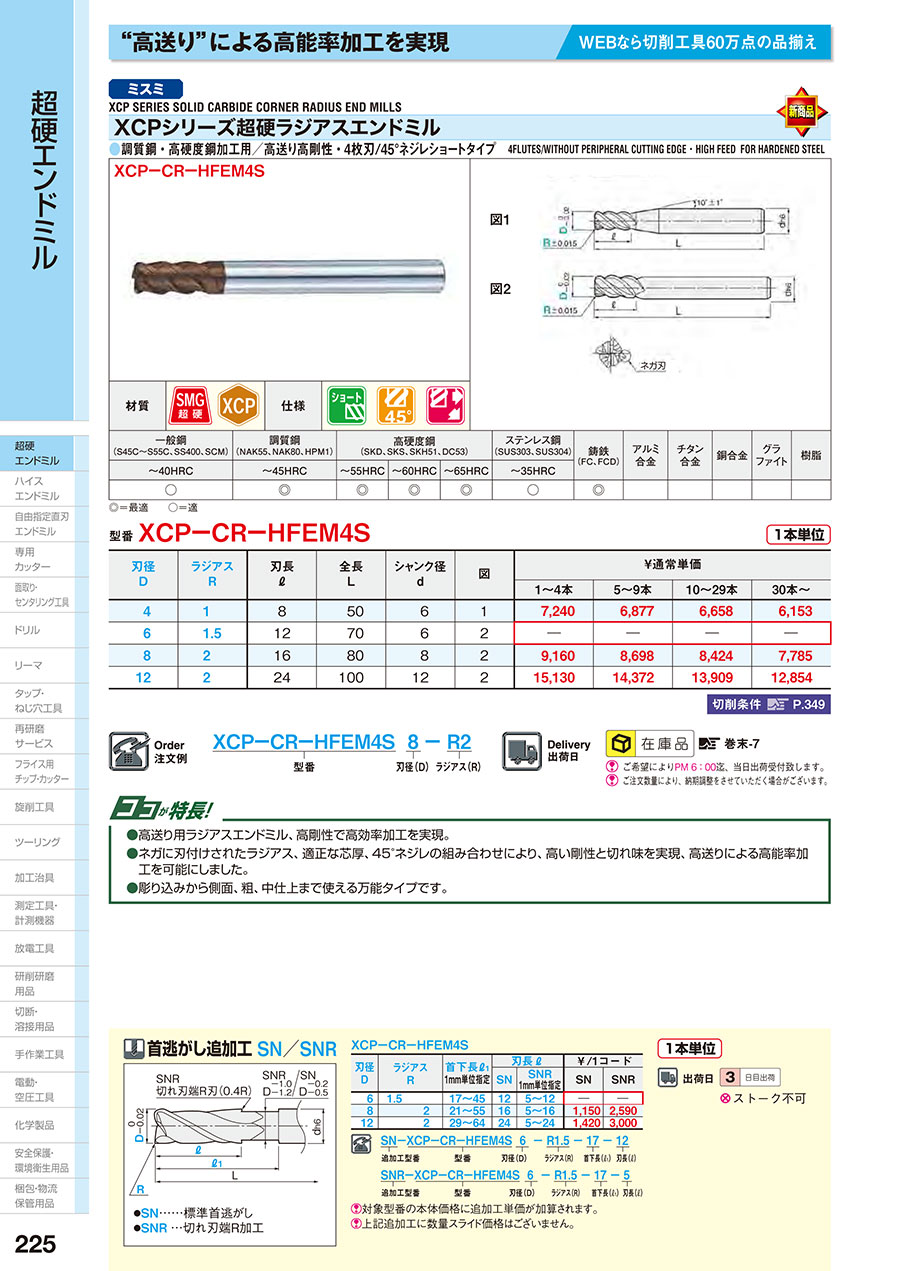

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

XCPシリーズ超硬ラジアスエンドミル調質・高硬度鋼加工用・高送り高剛性・4刃45°ネジレ/ショートのレビュー

5平均満足度：5.02件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

機械加工(荒・仕上)

満足度：5.02019/12/18

焼き前・焼き後の加工で使用しました。他メーカーよりも高剛性のシャンクのおかげでビビりなどの問題も起きず大変助かってい...もっと読む

0人が参考にしています。

超硬エンドミル

満足度：5.02019/08/29

安価で短納期対応で粗削りから仕上げまでどの用途でも使えます。いつもお世話になってます。

0人が参考にしています。

2件全て見る
