電極用ユニバーサルホルダ　標準タイプ（垂直方向倒れ調整機能／回転方向調整機能付）

通常単価(税別): 121,130円～137,130円

税込単価: 133,243円～150,843円

通常出荷日：8日目

垂直方向・回転方向調整機能により、電極の倒れや回転を機上で容易に補正できるホルダになります。現在ご使用...

詳細を確認

未確定：候補が12型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

チャッキングシステム

電極クランプ部

商品タイプ

質量

(kg)

電極最大質量

(kg)

最小発注数量

E	B	軽量タイプ	0.7	5	1個
E	V	軽量タイプ	0.7	5	1個
R	B	軽量タイプ	0.7	5	1個
R	V	軽量タイプ	0.7	5	1個
E	B	スタンダードタイプ	1.3	5	1個
E	V	スタンダードタイプ	1.3	5	1個
R	B	スタンダードタイプ	1.3	5	1個
R	V	スタンダードタイプ	1.3	5	1個
E	B	大型電極対応タイプ	2.2	15	1個
E	V	大型電極対応タイプ	2.2	15	1個
R	B	大型電極対応タイプ	2.2	15	1個
R	V	大型電極対応タイプ	2.2	15	1個

通常単価(税別) (税込単価)	通常出荷日

127,700円 ( 140,470円 )	8日目
127,700円 ( 140,470円 )	8日目
127,700円 ( 140,470円 )	8日目
127,700円 ( 140,470円 )	8日目
121,130円 ( 133,243円 )	8日目
121,130円 ( 133,243円 )	8日目
121,130円 ( 133,243円 )	8日目
121,130円 ( 133,243円 )	8日目
137,130円 ( 150,843円 )	8日目
137,130円 ( 150,843円 )	8日目
137,130円 ( 150,843円 )	8日目
137,130円 ( 150,843円 )	8日目

基本情報

垂直方向・回転方向調整機能により、電極の倒れや回転を機上で容易に補正できるホルダになります。現在ご使用しているチャッキングシステムと電極クランプ部によって、該当型式をお選びください。

外形図

電極用ユニバーサルホルダ　標準タイプ（垂直方向倒れ調整機能／回転方向調整機能付）:関連画像

規格・価格

規格表

型番	チャッキングシステム (選択)	電極クランプ部 (選択)	調整範囲		質量 (kg)	電極最大質量 (kg)
			垂直方向	回転方向
ELHS	R E	V B	±2.5°	±10.0°	1.3	5.0
ELHA					0.7	5.0
ELSS					2.2	15.0

電極用ユニバーサルホルダの選定方法はこちら

納期

特徴・使用例

仕様・概要

●垂直方向・回転方向調整機能により、電極の倒れや回転を機上で容易に補正できます。
●ホルダの取り付け・取りはずし繰り返し精度2μmの高精度ホルダです。

■チャッキングシステムの選定
Rタイプ・Eタイプには、それぞれ以下の仕様が標準搭載されています。
ご使用のチャッキングシステム（GF Machining Solutions社/EROWA社）に合わせてお選びください。

チャッキングシステム	ドローバー(Rタイプ) チャッキング栓(Eタイプ)	エレメント(Rタイプ) センタリング・プレート(Eタイプ)
Rタイプ	GF Machining Solutions社 3R−605.2	GF Machining Solutions社　3R−651.7−S
Eタイプ	EROWA社 ER−010755	型番ELHS/ELHA EROWA社　ER−009214
Eタイプ	EROWA社 ER−010755	型番ELSS EROWA社　ER−011599

[ ! ]ドローバー/チャッキング栓は、マニュアル仕様となります。ATC仕様をご希望の場合、オプション追加工をご利用ください。
[ ! ]チャッキングシステム接続部の形状・寸法については、電極用ユニバーサルホルダの選定方法はこちらをご覧ください。

■電極クランプ部の選定
電極の形状に合わせ、以下の2タイプからお選びいただけます。

Vタイプ	Bタイプ

追加工・追加コーディング

追加工

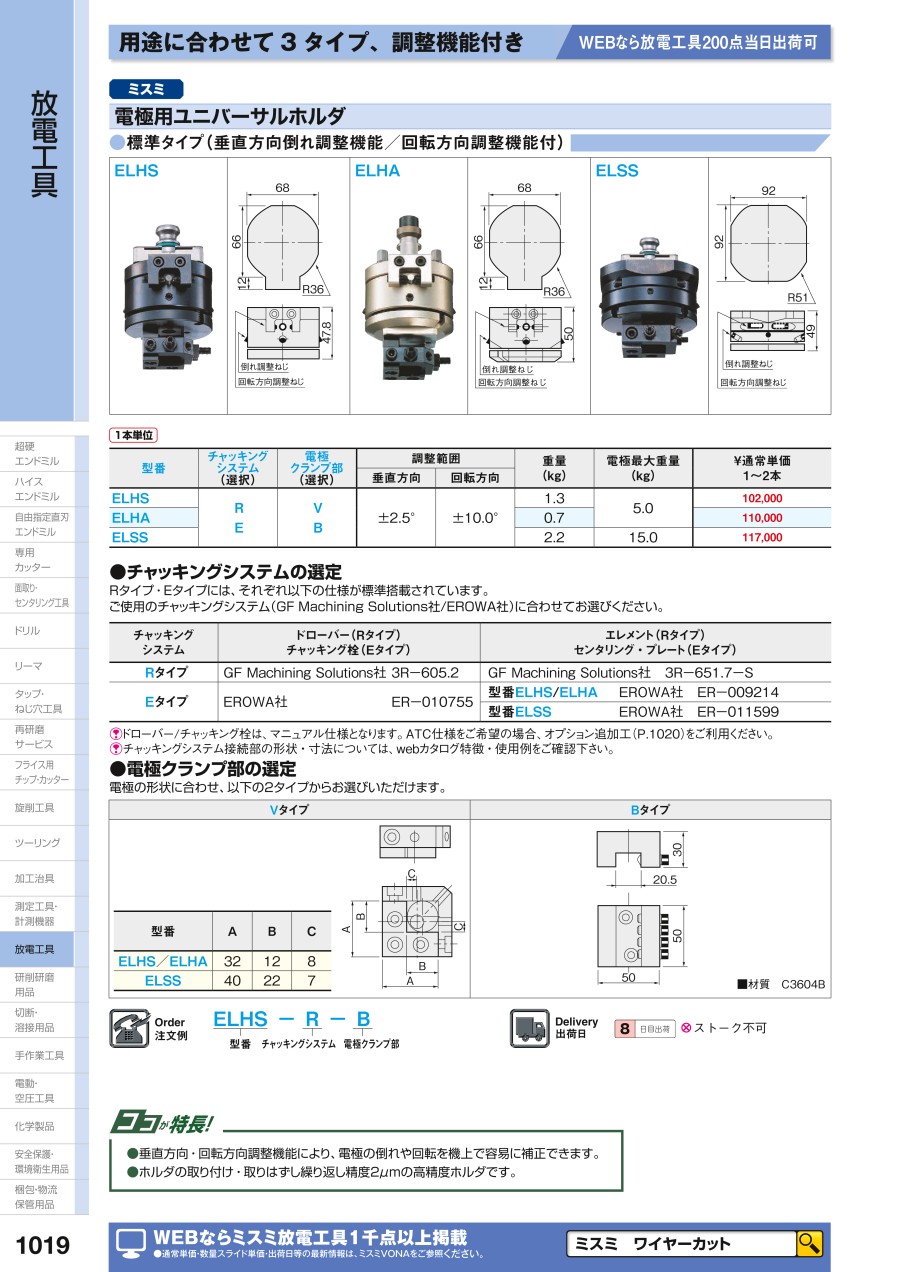

カタログ

商品TOP

カタログ (見開き版)

価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。
