ミスミ

ＴｉＮコートハイス鋼スパイラルタップ【1～5個入り】

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（23件）

通常単価(税別): 1,260円～6,960円

税込単価: 1,386円～7,656円

【特長】・止り穴加工に使用可能・TiNコーティングにより耐摩耗性、耐溶着性に優...

詳細情報を確認する

タップ種類
スパイラルタップ
工具材質
バナジウムハイス
ねじ種類
メートル
穴種類
止り穴用
被削材
一般鋼 / ステンレス鋼 / 鋳鉄 / 銅
コーティング・表面処理
鋼用
CAM・工具管理ソフト用データ
tebis / Zoller
溝数
3
CADデータ有無 (2D/3D)
2D/3D
被削材（詳細）
アルミ圧延材(AL) / 合金鋼(SCM)　適合

ご注意

M6以下（G－SPFT/G－LS－SPFTのみ）は突き出しセンタとなります。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が18型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●止り穴加工に用います。
●TiNコーティングにより耐摩耗性、耐溶着性に優れています。
●食付部が従来の2.5山よりも小さい1.5山のため止り穴の不完全山部の数を削減できます。（G−SC−SPFT）
●ロングシャンクタイプにより深い位置にあるねじ穴加工に最適です。（G−LS−SPFT）

推奨切削条件

型番 G-SPFT / G-SC-SPFT / G-LS-SPFT

切削速度は、タップの材質、種類、食付山数、下穴形状、被削材及び切削油剤等使用条件により左右され、選択には十分注意する必要があります。
又、切削油剤には潤滑、冷却、反溶着の3つの作用があり、これを切削油の三要素と呼びます。
タッピングの場合、非常に複雑な切削作用が行われるため、必ず切削油剤を十分にかけることをお奨めします。

標準切削速度と適応切削油剤

被削材		切削速度（m/min）						切削油剤
		ハイス					超硬	不水溶性	水溶性（エマルジョン）	セミドライ	ドライ
		ハンド	スパイラル	ポイント	ロール	管用	超硬	不水溶性	水溶性（エマルジョン）	セミドライ	ドライ
低炭素鋼	C0.25%以下	8～13	8～13	15～25	8～13	3～6	-	◎	○	△	△
中炭素鋼	C0.25～0.45%	7～12	7～12	10～15	7～10	3～6	-	◎	○	△	△
高炭素鋼	C0.45%以上	6～9	6～9	8～13	5～8	2～5	-	◎	○	△	△
合金鋼	SCM	7～12	7～12	10～15	5～8	2～5	-	◎	△	△	△
調質鋼	25～45HRC	3～5	3～5	4～6	-	2～5	-	◎	△	-	-
ステンレス鋼	SUS	4～7	5～8	8～13	5～10	3～6	-	◎	○	-	-
析出硬化系ステンレス鋼	SUS630 SUS631	3～5	3～5	4～6	-	2～5	-	◎	-	-	-
工具鋼	SKD	6～9	6～9	7～10	-	2～5	-	◎	-	-	-
鋳鋼	SC	6～11	6～11	10～15	-	2～5	-	◎	○	-	-
鋳鉄	FC	10～15	-	-	-	2～5	15～25	◎	○	○	○
ダクタイル鋳鉄	FCD	7～12	7～12	10～20	-	4～8	12～20	◎	○	○	-
銅	Cu	6～9	6～11	7～12	7～12	2～5	15～33	○	○	-	-
黄銅・黄銅鋳物	Bs・BsC	10～15	10～20	15～25	7～12	5～10	23～33	○	○	○	○
青銅・黄銅鋳物	PB・PBC	6～11	6～11	10～20	7～12	6～11	18～33	○	○	-	-
アルミニウム圧延材	Al	10～20	10～20	15～25	10～20	5～10	23～40	◎	○	△	-
アルミニウム合金鋳物	AC・ADC	10～15	10～15	15～20	10～15	10～15	15～25	◎	○	△	-
マグネシウム合金鋳物	MC	7～12	7～12	10～15	-	10～15	12～20	◎	○	○	-
亜鉛合金鋳物	ZDC	7～12	7～12	10～15	7～12	10～15	12～20	◎	○	△	-
熱硬化性プラスチック	ベークライトフェノールエポキシ	10～20	-	-	-	5～10	15～25	-	○	○	○
熱可塑性プラスチック	塩化ビニールナイロンシュラコン	10～20	10～15	10～20	-	5～10	15～25	-	○	○	○

◎最適 ○適用 △使用可 -使用不可

この表は一般的な選定基準であり、使用条件により変更する必要があります。

型番リスト

表示件数

型番

ねじサイズ（呼び）

ピッチ（P）

食付き部山数

精度（等級）

全長

(mm)

ねじ長

(mm)

シャンク径

(mm)

シャンク四角部の幅

(mm)

シャンク四角部の長さ

(mm)

名称

突き出しセンタ

最小発注数量

M3	0.5	2.5P	LM1	100	11	4	3.2	6	ロングシャンクタイプ	有	1個
M4	0.7	2.5P	LM2	100	13	5	4	7	ロングシャンクタイプ	有	1個
M5	0.8	2.5P	LM2	100	16	5.5	4.5	7	ロングシャンクタイプ	有	1個
M6	1	2.5P	LM2	100	19	6	4.5	7	ロングシャンクタイプ	有	1個
M8	1.25	2.5P	LM2	150	22	6.2	5	8	ロングシャンクタイプ	無	1個
M10	1.5	2.5P	LM2	150	24	7	5.5	8	ロングシャンクタイプ	無	1個
M3	0.5	1.5P	LM2	46	11	4	3.2	6	食付1.5Pタイプ	有	1パック 5個入り
M4	0.7	1.5P	LM2	52	13	5	4	7	食付1.5Pタイプ	有	1パック 5個入り
M5	0.8	1.5P	LM2	60	16	5.5	4.5	7	食付1.5Pタイプ	有	1パック 5個入り
M6	1	1.5P	LM2	62	19	6	4.5	7	食付1.5Pタイプ	有	1パック 5個入り
M8	1.25	1.5P	LM2	70	22	6.2	5	8	食付1.5Pタイプ	無	1パック 5個入り
M10	1.5	1.5P	LM2	75	24	7	5.5	8	食付1.5Pタイプ	無	1パック 5個入り
M3	0.5	2.5P	LM2	46	11	4	3.2	6	食付2.5Pタイプ	有	1パック 5個入り
M4	0.7	2.5P	LM2	52	13	5	4	7	食付2.5Pタイプ	有	1パック 5個入り
M5	0.8	2.5P	LM2	60	16	5.5	4.5	7	食付2.5Pタイプ	有	1パック 5個入り
M6	1	2.5P	LM2	62	19	6	4.5	7	食付2.5Pタイプ	有	1パック 5個入り
M8	1.25	2.5P	LM2	70	22	6.2	5	8	食付2.5Pタイプ	無	1パック 5個入り
M10	1.5	2.5P	LM2	75	24	7	5.5	8	食付2.5Pタイプ	無	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,490円 ( 1,639円 )	在庫品1日目当日出荷可能
1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,260円 ( 1,386円 )	在庫品1日目当日出荷可能
2,010円 ( 2,211円 )	在庫品1日目当日出荷可能
2,170円 ( 2,387円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
6,960円 ( 7,656円 )	在庫品1日目当日出荷可能
4,430円 ( 4,873円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	在庫品1日目当日出荷可能
4,360円 ( 4,796円 )	在庫品1日目当日出荷可能
4,480円 ( 4,928円 )	在庫品1日目当日出荷可能
5,750円 ( 6,325円 )	在庫品1日目当日出荷可能
6,960円 ( 7,656円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・止り穴加工に使用可能
・TiNコーティングにより耐摩耗性、耐溶着性に優れる
・食付部が従来の2.5山よりも小さい1.5山のため止り穴の不完全山部の数を削減（G－SC－SPFT）
・ロングシャンクタイプにより深い位置にあるねじ穴加工に最適（G－LS－SPFT）

ご注意

M6以下（G－SPFT/G－LS－SPFTのみ）は突き出しセンタとなります。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

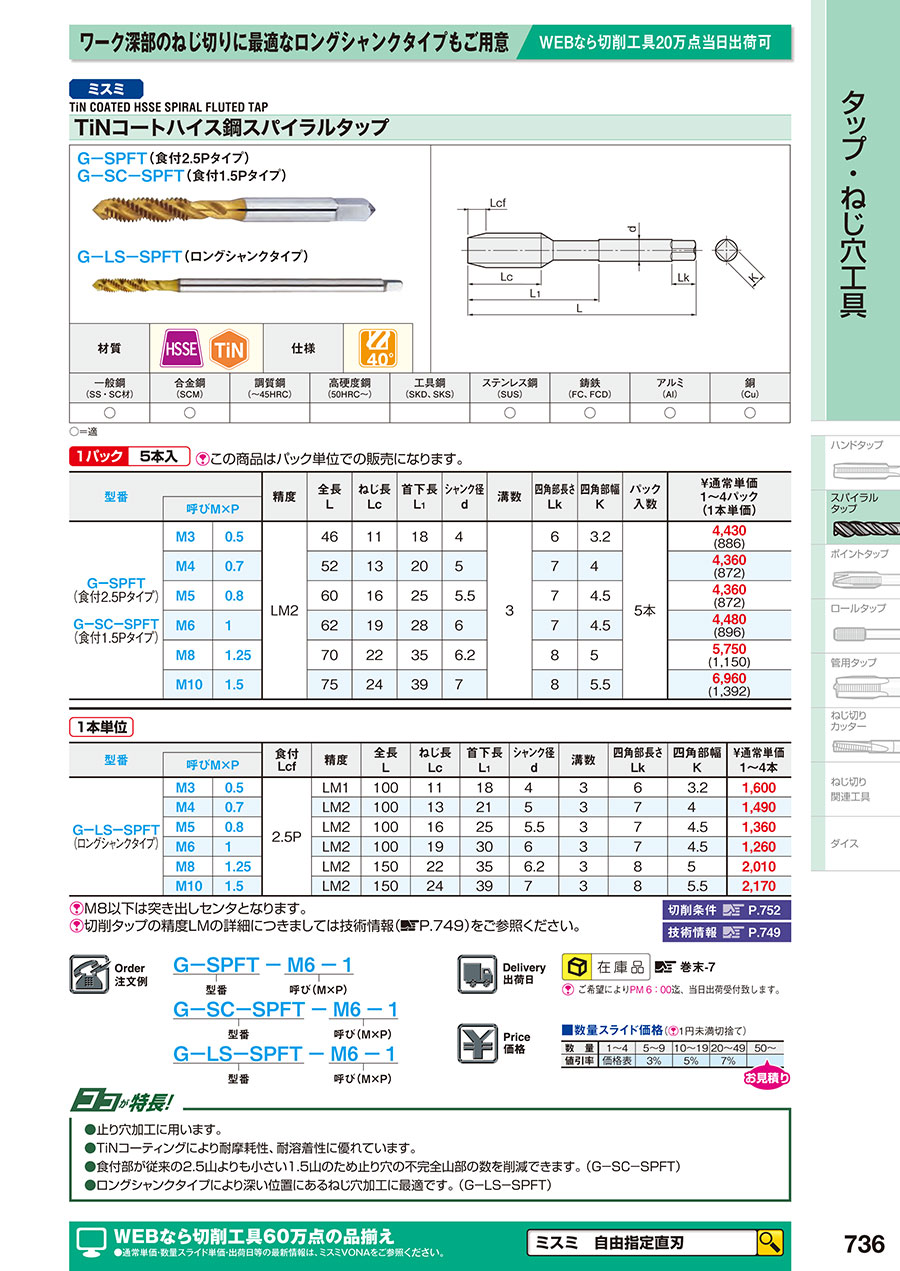

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
