ミスミ

ＴｉＮコートハイス鋼ドリル難削材加工用/ストレートシャンク/ロング

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（13件）

通常単価(税別): 1,670円～11,210円

税込単価: 1,837円～12,331円

【特長】・一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良...

詳細情報を確認する

被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
工具材質
コバルトハイス
シャンクタイプ
ストレートシャンク
コーティング・表面処理
鋼用
先端角 (°)
130
CAM・工具管理ソフト用データ
tebis / zoller
コーティング有無
有
シンニング詳細
有
CADデータ有無 (2D/3D)
2D/3D

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が36型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良の切削機能を発揮します。
●強ねじれ形状により切りくずの排出を促進させます。

推奨切削条件

型番 SG-SDL

切削速度（周速度）、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材	穴の深さ max	切削速度 V（m/min）	N=回転速度（min^-1） f=1回転当たりの送り量（mm/rev）
被削材	穴の深さ max	切削速度 V（m/min）	刃径 D=2.5	3	4	5	6	8	10	16	25	40
700N/mm²以下の普通炭素鋼（S45C, S50C, S55C等）	5～10×D	40	N=5100 f=0.08	3860 0.098	3180 0.12	2550 0.15	2020 0.2	1590 0.24	1270 0.28	800 0.38	510 0.5	320 0.63
700～1,000N/mm²の合金鋼（SCM等）	5×D	35	N=4460 f=0.06	3380 0.082	2790 0.1	2230 0.125	1770 0.16	1390 0.2	1110 0.22	700 0.3	450 0.4	280 0.5
700～1,000N/mm²の合金鋼（SCM等）	5～10×D	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
1,000～1,300N/mm²のプリハードン鋼（HPM, NAK等）	5×D以下	25	N=3180 f=0.05	2410 0.066	1990 0.08	1590 0.1	1260 0.12	1000 0.16	800 0.18	500 0.25	320 0.32	200 0.4
工具鋼（SKD, SK, SKS, SUS等）	5×D	25	N=3180 f=0.06	2410 0.082	1990 0.1	1590 0.125	1260 0.16	1000 0.2	800 0.22	500 0.3	320 0.4	200 0.5
工具鋼（SKD, SK, SKS, SUS等）	5～10×D	20	N=2550 f=0.05	1930 0.066	1590 0.08	1270 0.1	1010 0.12	800 0.16	640 0.18	400 0.25	250 0.32	160 0.4

ステップ送り

穴の深さ	≦50mm	50mm＜
1ステップ	2～3×D	1～2×D

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

シャンク径公差

(mm)

最小発注数量

2	56	85	2	0～-0.014	-0.006～-0.066	1個
2.1	56	85	2.1	0～-0.014	-0.006～-0.066	1個
2.2	59	90	2.2	0～-0.014	-0.006～-0.066	1個
2.4	62	95	2.4	0～-0.014	-0.006～-0.066	1個
2.5	62	95	2.5	0～-0.014	-0.006～-0.066	1個
2.6	62	95	2.6	0～-0.014	-0.006～-0.066	1個
2.8	66	100	2.8	0～-0.014	-0.006～-0.066	1個
2.9	66	100	2.9	0～-0.014	-0.006～-0.066	1個
3	66	100	3	0～-0.014	-0.006～-0.066	1個
3.2	69	106	3.2	0～-0.018	-0.010～-0.085	1個
3.3	69	106	3.3	0～-0.018	-0.010～-0.085	1個
3.4	73	112	3.4	0～-0.018	-0.010～-0.085	1個
3.5	73	112	3.5	0～-0.018	-0.010～-0.085	1個
3.8	78	119	3.8	0～-0.018	-0.010～-0.085	1個
4	78	119	4	0～-0.018	-0.010～-0.085	1個
4.1	78	119	4.1	0～-0.018	-0.010～-0.085	1個
4.2	78	119	4.2	0～-0.018	-0.010～-0.085	1個
4.3	82	126	4.3	0～-0.018	-0.010～-0.085	1個
4.5	82	126	4.5	0～-0.018	-0.010～-0.085	1個
5	87	132	5	0～-0.018	-0.010～-0.085	1個
5.1	87	132	5.1	0～-0.018	-0.010～-0.085	1個
5.5	91	139	5.5	0～-0.018	-0.010～-0.085	1個
6	91	139	6	0～-0.018	-0.010～-0.085	1個
6.1	97	148	6.1	0～-0.022	-0.013～-0.103	1個
6.5	97	148	6.5	0～-0.022	-0.013～-0.103	1個
6.8	102	156	6.8	0～-0.022	-0.013～-0.103	1個
7	102	156	7	0～-0.022	-0.013～-0.103	1個
7.8	109	165	7.8	0～-0.022	-0.013～-0.103	1個
8	109	165	8	0～-0.022	-0.013～-0.103	1個
8.5	115	175	8.5	0～-0.022	-0.013～-0.103	1個
9	115	175	9	0～-0.022	-0.013～-0.103	1個
10	121	184	10	0～-0.022	-0.013～-0.103	1個
10.5	121	184	10.5	0～-0.027	-0.016～-0.126	1個
11	128	195	11	0～-0.027	-0.016～-0.126	1個
12	134	205	12	0～-0.027	-0.016～-0.126	1個
13	134	205	13	0～-0.027	-0.016～-0.126	1個

通常単価(税別) (税込単価)	通常出荷日

1,670円 ( 1,837円 )	在庫品1日目当日出荷可能
2,020円 ( 2,222円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
1,730円 ( 1,903円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
2,120円 ( 2,332円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,320円 ( 2,552円 )	在庫品1日目当日出荷可能
2,270円 ( 2,497円 )	在庫品1日目当日出荷可能
2,580円 ( 2,838円 )	在庫品1日目当日出荷可能
2,400円 ( 2,640円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
2,840円 ( 3,124円 )	在庫品1日目当日出荷可能
2,920円 ( 3,212円 )	在庫品1日目当日出荷可能
2,810円 ( 3,091円 )	在庫品1日目当日出荷可能
2,720円 ( 2,992円 )	在庫品1日目当日出荷可能
3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
3,080円 ( 3,388円 )	在庫品1日目当日出荷可能
3,130円 ( 3,443円 )	在庫品1日目当日出荷可能
4,680円 ( 5,148円 )	在庫品1日目当日出荷可能
3,640円 ( 4,004円 )	在庫品1日目当日出荷可能
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
3,930円 ( 4,323円 )	在庫品1日目当日出荷可能
6,580円 ( 7,238円 )	在庫品1日目当日出荷可能
5,690円 ( 6,259円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,940円 ( 7,634円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
7,950円 ( 8,745円 )	在庫品1日目当日出荷可能
8,250円 ( 9,075円 )	在庫品1日目当日出荷可能
9,590円 ( 10,549円 )	在庫品1日目当日出荷可能
11,210円 ( 12,331円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・一般鋼からステンレス鋼、チタン、インコネル、耐熱合金等難削材にも最良の切削機能を発揮
・強ねじれ形状により切りくずの排出を促進

ご注意

ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

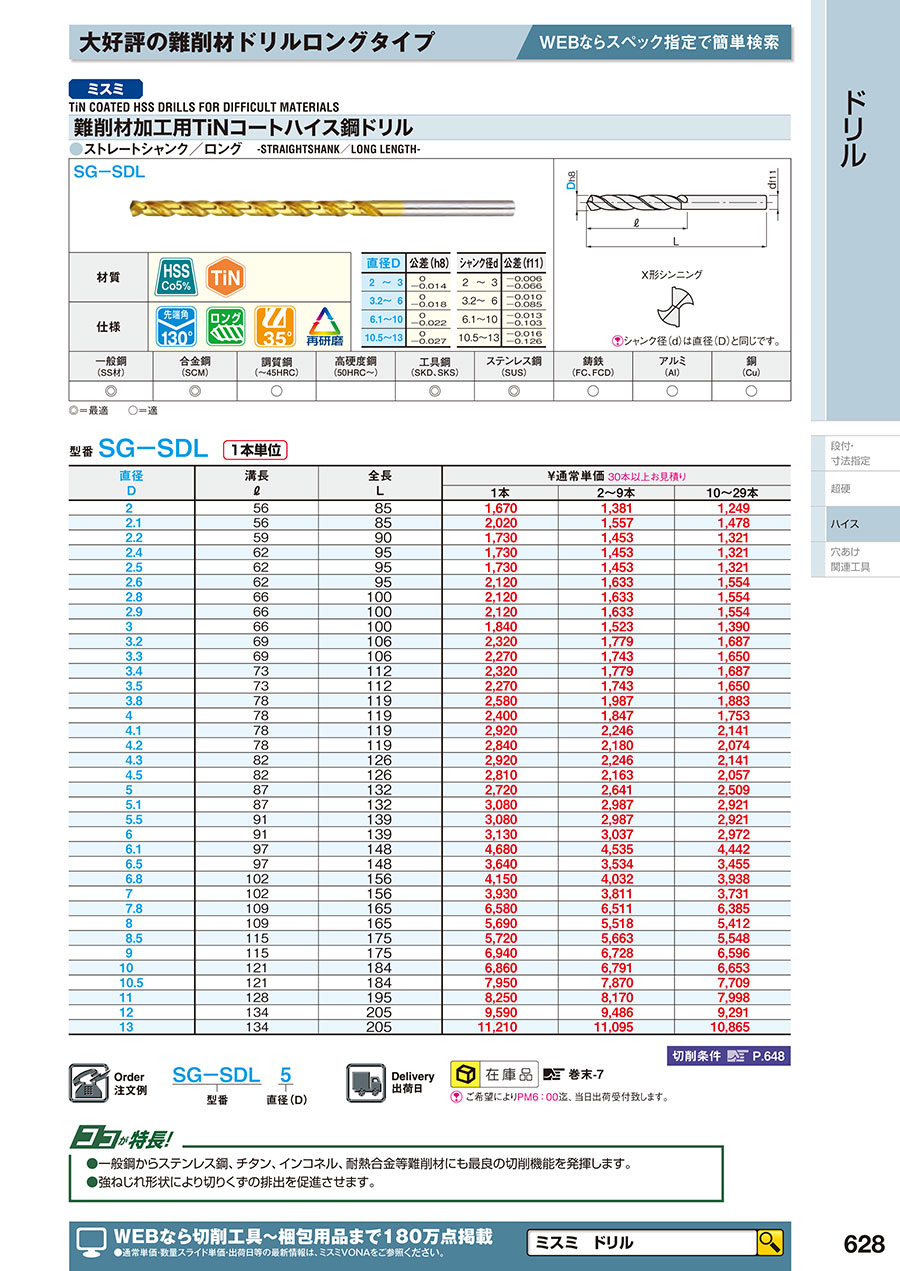

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
