ミスミ

超硬バニシングドリル段付タイプ

平均満足度3.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・面倒な見積り不要。図面レスで段付きドリルの型番発注が可能・追加工指定...

詳細情報を確認する

被削材
鋳鉄 / アルミ / 銅
工具材質
超硬
コーティング
ノンコート
先端角 (°)
120
シャンクタイプ
エンドミルシャンク
シンニング有無
無

ご注意

大径がシャンク径と同一の場合、大径公差はシャンク径公差に準じます。
シャンク径10～16φは2023年7月10日より標準出荷日を5日目出荷に変更しました。

未確定：候補が7型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 BUNDRS

被削材	切削速度（m/min）	1回転当たりの送り量（mm/rev）
アルミニウム合金	50～70	0.05～0.25

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

型番リスト

表示件数

型番

BUNDRS3-[1-1.99/0.01]-[1-5/0.1]-[30-90/1]-[1.01-3/0.01]-[3-10/0.1]

BUNDRS4-[2-2.99/0.01]-[2-10/0.1]-[30-90/1]-[2.01-4/0.01]-[4-20/0.1]

BUNDRS6-[3-3.99/0.01]-[3-15/0.1]-[30-90/1]-[3.01-6/0.01]-[5-30/0.1]

BUNDRS8-[5-6.99/0.01]-[5-25/0.1]-[30-90/1]-[5.01-8/0.01]-[7-30/0.1]

BUNDRS10-[7-8.99/0.01]-[5-35/0.1]-[30-90/1]-[7.01-10/0.01]-[9-50/0.1]

BUNDRS12-[9-10.99/0.01]-[5-45/0.1]-[30-90/1]-[9.01-12/0.01]-[11-50/0.1]

BUNDRS16-[11-14.99/0.01]-[5-55/0.1]-[30-90/1]-[11.01-16/0.01]-[13-70/0.1]

全長

(mm)

シャンク径、MTNo

先端径D

(mm)

大径D1

(mm)

溝長ℓ

(mm)

溝長ℓ1

(mm)

片角θ

(°)

シャンク径公差（mｍ）

(mm)

最小発注数量

40	3	1 ～ 1.99	1.01 ～ 3	1 ～ 5	3 ～ 10	30 ～ 90	-0.006～0	1個
50	4	2 ～ 2.99	2.01 ～ 4	2 ～ 10	4 ～ 20	30 ～ 90	-0.008～0	1個
60	6	3 ～ 3.99	3.01 ～ 6	3 ～ 15	5 ～ 30	30 ～ 90	-0.008～0	1個
60	8	5 ～ 6.99	5.01 ～ 8	5 ～ 25	7 ～ 30	30 ～ 90	-0.009～0	1個
80	10	7 ～ 8.99	7.01 ～ 10	5 ～ 35	9 ～ 50	30 ～ 90	-0.009～0	1個
80	12	9 ～ 10.99	9.01 ～ 12	5 ～ 45	11 ～ 50	30 ～ 90	-0.011～0	1個
100	16	11 ～ 14.99	11.01 ～ 16	5 ～ 55	13 ～ 70	30 ～ 90	-0.011～0	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	5日目
- ( - )	5日目
- ( - )	5日目

基本情報

【特長】
・面倒な見積り不要。図面レスで段付きドリルの型番発注が可能
・追加工指定で、被削材に適したコーティングの選択が可能

ご注意

大径がシャンク径と同一の場合、大径公差はシャンク径公差に準じます。
シャンク径10～16φは2023年7月10日より標準出荷日を5日目出荷に変更しました。

外形図

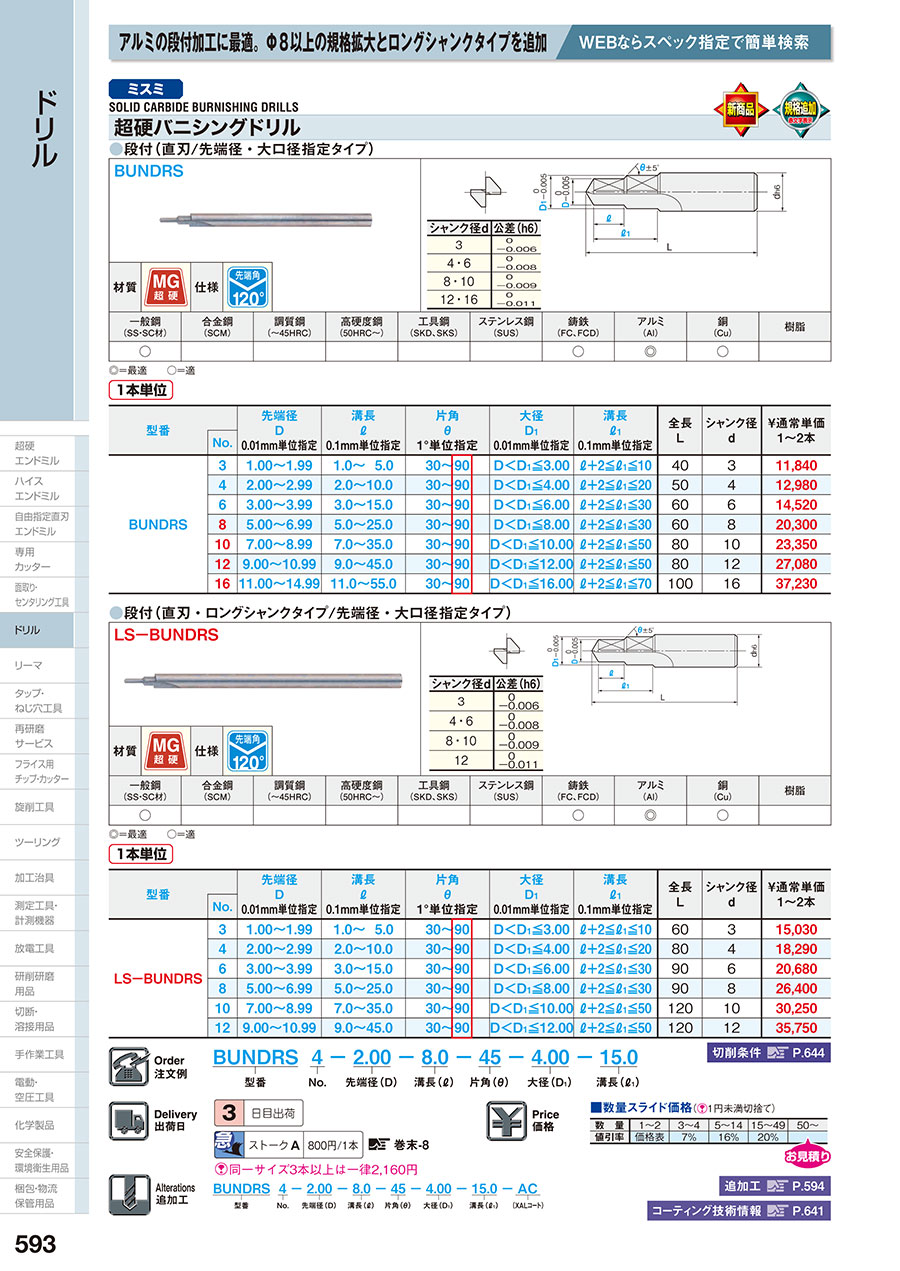

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬バニシングドリル段付タイプのレビュー

3平均満足度：3.01件のレビュー

星5
0%
星4
0%
星3
100%
星2
0%
星1
0%

部品加工に使用しています

満足度：3.02020/04/08

当社で顧客より製作を依頼されているアルミ製部品の穴加工に使用しています。このドリルはミスミ製ですが、使用上、特に問題はあ...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

QSTEP送りをするべきか、一回で加工すりべきか教えて下さい

このドリルの溝形状はストレートでキリコの排出性が悪いので、ステップ送りにして下さい
