DLCコート超硬ドリルアルミ加工用/レギュラー

数量スライド割引
当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（1件）

通常単価(税別): 5,870円～11,220円

税込単価: 6,457円～12,342円

【特長】・耐摩耗性、耐溶着性に優れるDLCコートによりアルミ、銅などの非鉄金属...

詳細情報を確認する

被削材
鋳鉄 / アルミ / 銅
工具材質
超硬
シャンクタイプ
エンドミルシャンク
コーティング・表面処理
非鉄用（DLC）
先端角 (°)
130
コーティング有無
有
シンニング詳細
有

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

未確定：候補が8型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

仕様・概要

●耐摩耗性、耐溶着性に優れるDLCコートによりアルミ、銅などの非鉄金属加工に最適です。
●強ねじれ形状により抜群の切りくず排出性と切れ味を発揮します。

推奨切削条件

型番 DLC-ALESDR

被削材	アルミニウム合金		銅合金
切削速度	100～120（m/min）		80～100（m/min）
直径D	送り量（mm/rev）	回転速度（min^-1）	送り量（mm/rev）	回転速度（min^-1）
3	0.05	10620	0.04	8490
4	0.07	7960	0.06	6370
5	0.08	6370	0.08	5100
6	0.10	5310	0.10	4250
8	0.12	3980	0.12	3180
10	0.15	3190	0.15	2550
13	0.20	2450	0.18	1960

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＤＬＣコートアルミ加工用超硬ドリル　レギュラー:関連画像

型番リスト

表示件数

型番

ドリル径(刃径)

(mm)

溝長

(mm)

全長

(mm)

シャンク径・MT No

直径公差

(mm)

CAM・工具管理ソフト用データ

シャンク径公差

(mm)

CADデータ有無

(2D/3D)

最小発注数量

5.52	41	85	6	0～-0.018	tebis / zoller	0～-0.008	2D/3D	1個
6.3	41	85	8	0～-0.022	tebis / zoller	0～-0.009	2D/3D	1個
7.8	48	92	8	0～-0.022	tebis / zoller	0～-0.009	2D/3D	1個
7.52	48	92	8	0～-0.022	-	0～-0.009	-	1個
8.8	55	105	10	0～-0.022	-	0～-0.009	-	1個
11.22	71	128	12	0～-0.027	-	0～-0.011	-	1個
11.36	71	128	12	0～-0.027	-	0～-0.011	-	1個
11.38	71	128	12	0～-0.027	-	0～-0.011	-	1個

通常単価(税別) (税込単価)	通常出荷日

5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
6,060円 ( 6,666円 )	在庫品1日目当日出荷可能
7,130円 ( 7,843円 )	在庫品1日目当日出荷可能
8,290円 ( 9,119円 )	在庫品1日目当日出荷可能
7,870円 ( 8,657円 )	在庫品1日目当日出荷可能
11,220円 ( 12,342円 )	在庫品1日目当日出荷可能
11,220円 ( 12,342円 )	在庫品1日目当日出荷可能
11,220円 ( 12,342円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐摩耗性、耐溶着性に優れるDLCコートによりアルミ、銅などの非鉄金属加工に最適
・強ねじれ形状により抜群の切りくず排出性と切れ味を発揮
・精度の管理が難しいロールタップでの塑性加工用の下穴をあけるのに有効なサイズをラインナップ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

【販売終了情報】
・一部型式は販売終了予定品となります。
・在庫限りで販売終了となります。
・詳細はWOSにてご確認ください。
ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

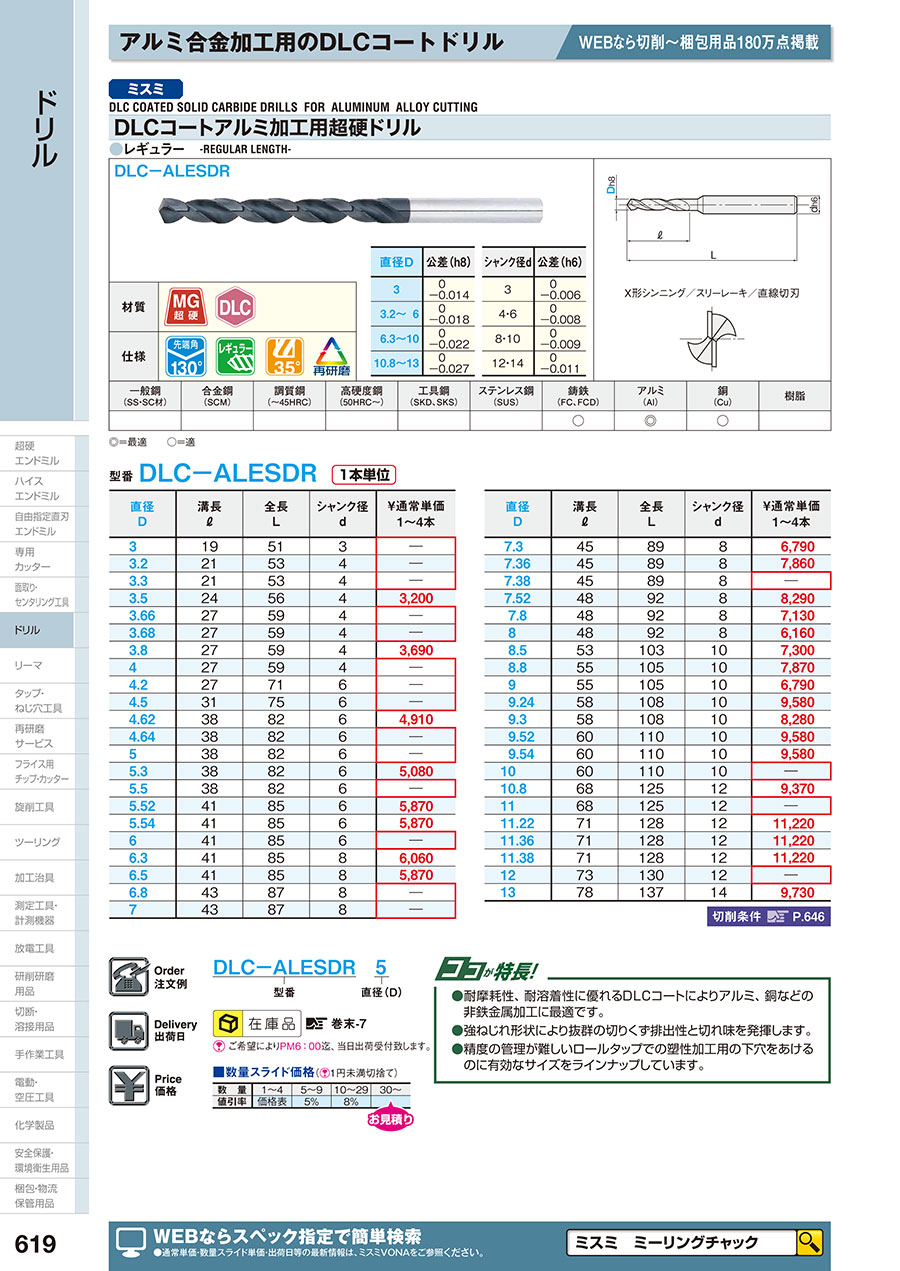

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

DLCコート超硬ドリルアルミ加工用/レギュラーのレビュー

4平均満足度：4.02件のレビュー

星5
50%
星4
0%
星3
50%
星2
0%
星1
0%

アルミの機械加工に使用しました

満足度：5.02019/03/12

アルミの機械加工に使用しました。寿命が長いため持ちが良いです。購入の際にNACHIとも比較をしましたが、以前からミスミを...もっと読む

0人が参考にしています。

アルミ加工用として使用

満足度：3.02018/10/30

被削材アルミの加工用として超硬直刃インナーRカッター 2枚刃/テーパ先端インナーR付タイプと併用しています。商品名通り...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q被削材：アルミ　板厚２～３mm　φ１０のドリルを選定下さい。

アルミに最適化された超硬の型番DLC-ALESDR10をご紹介致します。またハイスでしたら型番SD10.0でも問題ないかと思われます。
