ミスミ

ＴｉＡｌＮコート超硬小径ドリル 直径0．01ｍｍ/0．05ｍｍ単位指定タイプ

ＴｉＡｌＮコート超硬小径ドリル 直径0．01ｍｍ/0．05ｍｍ単位指定タイプ
通常単価(税別)
2,230円～2,800円
税込単価
2,453円～3,080円
通常出荷日：3日目～19日目

【特長】・高精度な小径穴加工に最適・シャンク径を3ｍｍに統一し、高精度チャッキングが可能・超微粒子超硬...

詳細を確認
  • 極小径品のため、軽い衝撃でも折損の可能性がございますので、お取扱いには細心のご注意をいただきますよう、お願い申し上げます。
  • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
    詳細は「切削工具データダウンロードサービス」ページからご確認ください。
  • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。
詳細を確認
未確定：候補が6型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品仕様

納期

ＴｉＡｌＮコート超硬小径ドリル　直径０．０１ｍｍ・０．０５ｍｍ単位指定タイプ:関連画像

仕様・概要


●高精度な小径穴加工に最適です。
●シャンク径を3ｍｍに統一し、高精度チャッキングが可能となります。
●超微粒子超硬合金+ＴｉＡℓＮコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能です。

推奨切削条件

型番 TAC-MS-ESDR

切削速度、回転速度、送り量

切削加工時、異常な振動・異音が生じた場合は切削条件を調整してください。

被削材切削速度
V（m/min）		N=回転速度（min-1）
f=1回転当たりの送り量（mm/rev）
直径D=11.21.31.41.51.61.82
一般鋼
（SS・SC材）		30～60N=9552
f=0.01		7960
0.015		7350
0.02		6820
0.025		6370
0.03		5980
0.034		5310
0.038		4780
0.04
合金工具鋼
（SUJ2、SKD11、SKD12）		20～50N=6370
f=0.008		5310
0.01		4900
0.015		4550
0.02		4250
0.025		3980
0.03		3540
0.034		3180
0.038
ステンレス鋼
（SUS303、SUS304、SUS416）		15～25N=4780
f=0.008		3980
0.01		3670
0.015		3410
0.02		3180
0.025		2990
0.03		2650
0.032		2390
0.034
調質鋼
（40～48HRC）		10～20N=3180
f=0.008		2650
0.01		2450
0.015		2270
0.02		2120
0.025		1990
0.03		1770
0.032		1590
0.034
アルミニウム
アルミ合金		60～90N=19110
f=0.015		15920
0.03		14710
0.04		13640
0.05		12740
0.06		11950
0.07		10620
0.08		9550
0.1

切りくずの排出が良好でない場合には、排出状況に応じ、適宜ステップ加工を行ってください。

ＴｉＡｌＮコート超硬小径ドリル　直径０．０１ｍｍ・０．０５ｍｍ単位指定タイプ:関連画像

型番リスト

表示件数
  • 1
    • 型番
    TAC-MS-ESDR0.76
    TAC-MS-ESDR1.31
    TAC-MS-ESDR1.33
    TAC-MS-ESDR1.39
    TAC-MS-ESDR1.69
    TAC-MS-ESDR1.86

    ドリル径(刃径)

    (mm)

    溝長

    (mm)

    シンニング詳細

    		最小発注数量
    0.76
    8
    無
    1個
    1.31
    10
    有
    1個
    1.33
    10
    有
    1個
    1.39
    10
    有
    1個
    1.69
    12
    有
    1個
    1.86
    12
    有
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    2,800円
    ( 3,080円 )
    3日目
    2,230円
    ( 2,453円 )
    3日目
    2,230円
    ( 2,453円 )
    3日目
    2,230円
    ( 2,453円 )
    19日目
    2,370円
    ( 2,607円 )
    3日目
    2,370円
    ( 2,607円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    【特長】
    ・高精度な小径穴加工に最適
    ・シャンク径を3ｍｍに統一し、高精度チャッキングが可能
    ・超微粒子超硬合金とＴｉＡℓＮコートとの組み合わせにより耐摩耗性に優れ、高速加工が可能

    ご注意

    • 極小径品のため、軽い衝撃でも折損の可能性がございますので、お取扱いには細心のご注意をいただきますよう、お願い申し上げます。
    • 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
      詳細は「切削工具データダウンロードサービス」ページからご確認ください。
    • ドリルでの穴あけ加工に先だって、穴あけ箇所にセンタードリルなどでセンター穴（小さな下穴）をあけてください。センター穴加工を行わずにドリルで穴あけ加工を行うと穴あけ位置の精度が低下するなどの問題が発生します。

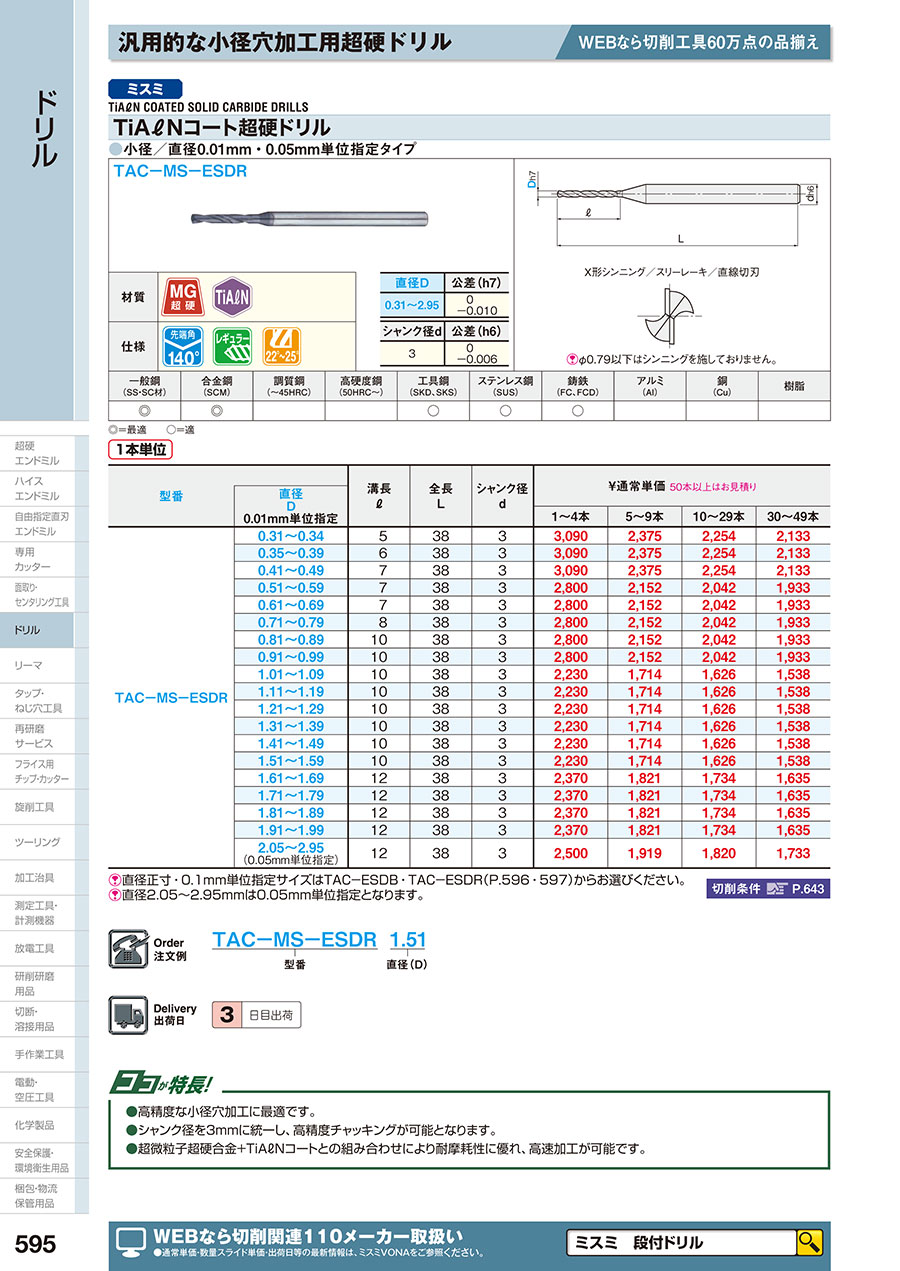

    カタログ

    • 現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

    595

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ＴｉＡｌＮコート超硬小径ドリル 直径0．01ｍｍ/0．05ｍｍ単位指定タイプのレビュー
    4.3平均満足度：4.33件のレビュー
    加工用
    4
    満足度：4.02023/01/26
    この商品は自社で加工用として購入しているものになります。主に穴あけ加工に使用していますが、設計通りに穴をあけることができ...もっと読む
    0人が参考にしています。
    焼き入れ
    4
    満足度：4.02021/08/26
    ドリル焼き入れ材でも 充分穴あけ可能ですね HRC５０度くらいなら 問題ないです
    0人が参考にしています。
    金型加工で使用
    5
    満足度：5.02019/03/12
    価格が安いので選びました。材質はアルミ、鉄の生材で、幅の狭い溝加工に使用しています。性能は安い割には良かったです。耐久性...もっと読む
    0人が参考にしています。
    3件全て見る

    よくあるご質問（FAQ）

    Q本ドリルでSUSに穴を明けたい。ドリルは、(1)刃径φ0.34、(2)刃径φ0.47 の2本の購入を検討しているが、それぞれの切削条件を教えて欲しい。
    A
    切削条件は以下の通りです。(1)刃径φ0.34の場合：回転数14480min-1。送り0.006(mm/rev)。(2)刃径φ0.47：回転数10400min-1、送り：0.006(mm/rev)
