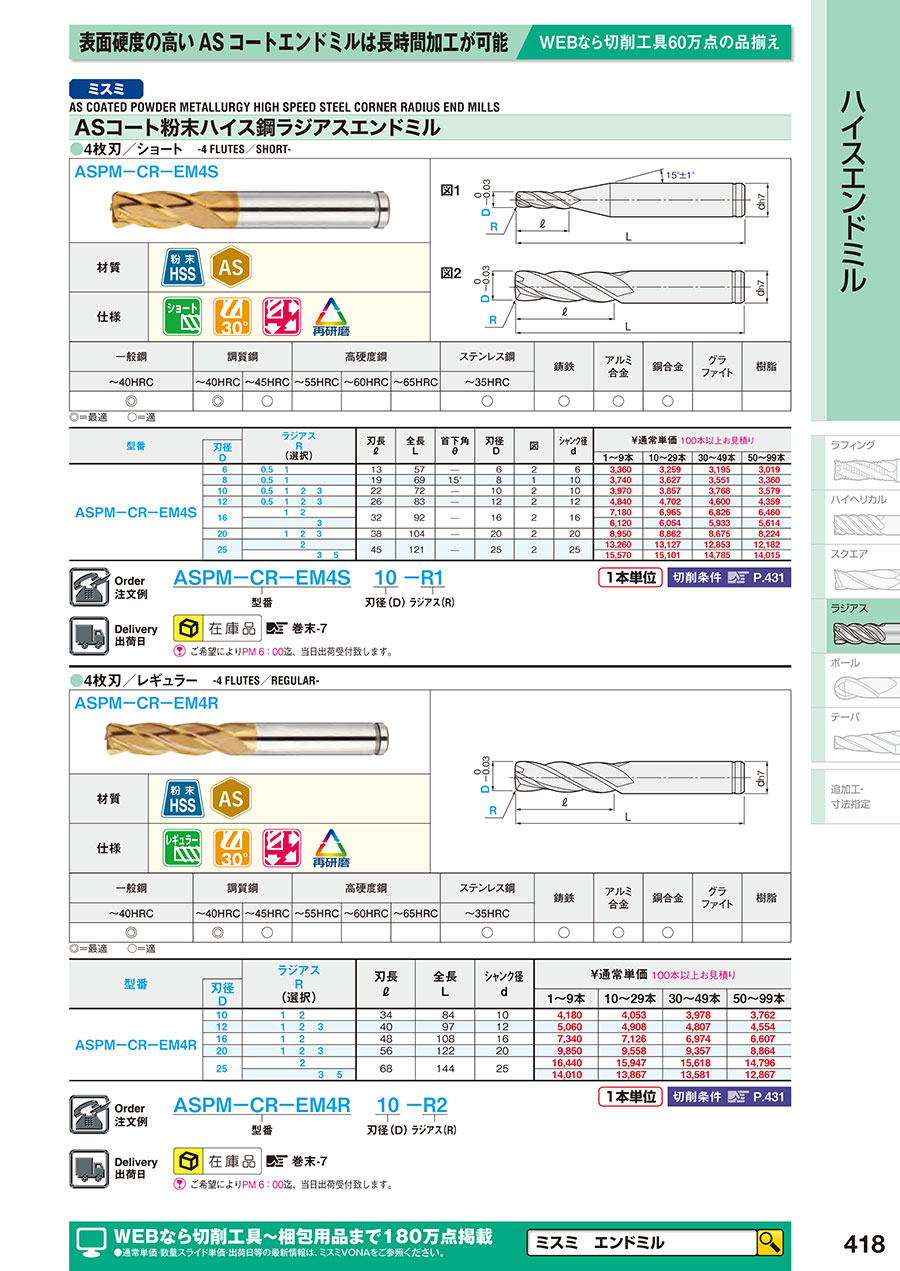

ASコート粉末ハイス鋼ラジアスエンドミル 4枚刃/ショート
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 3,360円～15,570円
- 税込単価
- 3,696円～17,127円
【特長】・耐久性が期待できる粉末ハイス鋼のラジアス4枚刃タイプ・高耐酸化性、高...
詳細情報を確認する- AS
- 4枚刃
- S（ショート）
- 加工用途（加工形状）
- 平面 / 側面 / 曲面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
- 工具材質
- 粉末ハイス
- ねじれ角
- 標準ネジレ(30～44°)
- コーティング
- 鋼用
- 標準/追加工区分
- メーカー標準品
- 刃数 (枚)
- 4
- CAM・工具管理ソフト用データ
- tebis / Zoller
- CADデータ有無 (2D/3D)
- 2D/3D
- コーティング詳細
- 高硬度用(シリコン系)
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
商品仕様
納期
推奨切削条件
型番 ASPM-CR-EM4S
- この表は、2枚刃はAd=0.5D、4枚刃はAd=0.25Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■溝切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 220 | 8,760 | 110 | 6,370 | 80 | 4,780 | 320 | 13,690 |
| 3 | 220 | 5,840 | 110 | 4,250 | 80 | 3,180 | 320 | 9,130 |
| 4 | 220 | 4,380 | 110 | 3,180 | 80 | 2,390 | 320 | 6,850 |
| 5 | 220 | 3,500 | 110 | 2,550 | 80 | 1,910 | 320 | 5,480 |
| 6 | 220 | 2,920 | 110 | 2,120 | 80 | 1,590 | 320 | 4,560 |
| 8 | 220 | 2,190 | 110 | 1,590 | 80 | 1,190 | 320 | 3,420 |
| 10 | 220 | 1,750 | 110 | 1,270 | 80 | 960 | 320 | 2,740 |
| 12 | 220 | 1,460 | 110 | 1,060 | 80 | 800 | 320 | 2,280 |
| 14 | 220 | 1,250 | 110 | 910 | 80 | 680 | 320 | 1,960 |
| 16 | 210 | 1,090 | 110 | 800 | 80 | 600 | 320 | 1,710 |
| 18 | 210 | 970 | 110 | 710 | 80 | 530 | 320 | 1,520 |
| 20 | 210 | 880 | 110 | 640 | 80 | 480 | 320 | 1,370 |
| 22 | 210 | 800 | 100 | 580 | 80 | 430 | 320 | 1,240 |
| 25 | 170 | 700 | 100 | 530 | 75 | 380 | 260 | 1,000 |
| 30 | 140 | 600 | 80 | 450 | 70 | 350 | 210 | 850 |
| 35 | 120 | 500 | 70 | 380 | 60 | 300 | 180 | 700 |
| 40 | 100 | 450 | 60 | 320 | 50 | 260 | 150 | 600 |
- この表は、Ad=1.5D、Rd=0.1Dを基準としています。
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
■側面切削条件
| 被削材 | 機械構造用炭素鋼 （S45C～S50C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | アルミニウム合金 | ||||
|---|---|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 3 | 540 | 7,220 | 230 | 4,560 | 150 | 3,720 | 750 | 11,250 |
| 4 | 520 | 5,410 | 260 | 3,420 | 170 | 2,790 | 750 | 8,440 |
| 5 | 520 | 4,330 | 260 | 2,740 | 170 | 2,230 | 750 | 6,750 |
| 6 | 520 | 3,610 | 260 | 2,280 | 170 | 1,860 | 750 | 5,630 |
| 8 | 520 | 2,710 | 260 | 1,710 | 170 | 1,390 | 750 | 4,220 |
| 10 | 520 | 2,170 | 260 | 1,370 | 170 | 1,110 | 750 | 3,380 |
| 12 | 520 | 1,800 | 260 | 1,140 | 170 | 930 | 750 | 2,810 |
| 14 | 500 | 1,550 | 260 | 980 | 170 | 800 | 750 | 2,410 |
| 16 | 450 | 1,350 | 250 | 860 | 170 | 700 | 680 | 2,110 |
| 18 | 450 | 1,200 | 230 | 760 | 170 | 620 | 680 | 1,880 |
| 20 | 450 | 1,080 | 230 | 680 | 150 | 560 | 680 | 1,690 |
| 22 | 400 | 980 | 200 | 620 | 150 | 510 | 600 | 1,530 |
| 25 | 300 | 860 | 190 | 550 | 130 | 450 | 450 | 1,350 |
| 30 | 250 | 720 | 150 | 450 | 120 | 400 | 380 | 1,120 |
| 35 | 200 | 620 | 120 | 380 | 100 | 350 | 300 | 960 |
| 40 | 150 | 540 | 100 | 350 | 80 | 300 | 230 | 850 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,360円 ( 3,696円 ) | 在庫品1日目当日出荷可能 |
3,740円 ( 4,114円 ) | 在庫品1日目当日出荷可能 |
3,740円 ( 4,114円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
3,970円 ( 4,367円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
4,840円 ( 5,324円 ) | 在庫品1日目当日出荷可能 |
7,180円 ( 7,898円 ) | 在庫品1日目当日出荷可能 |
7,180円 ( 7,898円 ) | 在庫品1日目当日出荷可能 |
6,120円 ( 6,732円 ) | 在庫品1日目当日出荷可能 |
8,950円 ( 9,845円 ) | 在庫品1日目当日出荷可能 |
8,950円 ( 9,845円 ) | 在庫品1日目当日出荷可能 |
8,950円 ( 9,845円 ) | 在庫品1日目当日出荷可能 |
13,260円 ( 14,586円 ) | 在庫品1日目当日出荷可能 |
15,570円 ( 17,127円 ) | 在庫品1日目当日出荷可能 |
15,570円 ( 17,127円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・耐久性が期待できる粉末ハイス鋼のラジアス4枚刃タイプ
・高耐酸化性、高硬度の特性を持つコーティングにより、長寿命化を実現。被膜特性として、高速加工・ドライ加工で効果を発揮
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。
ご注意
- 「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。
