超硬直刃Ｖ溝/面取り加工用エンドミル 2枚刃/面取り
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形図
規格表
| 型番 | 刃径 Ｄ 0.01mm単位指定 | 先端径 D1 0.01mm単位指定 | 両角 θ 1°単位指定 | 首下長 ℓ1 1mm単位指定 | 全長 L | |
| シャンク径 d | ||||||
| SMEM | 3 | 2.10〜3.00 | 0.20〜1.00 | 60°〜120° | 1〜10 | 40 |
| 4 | 2.10〜4.00 | 0.20〜1.00 | 1〜15 | 50 | ||
| 6 | 3.01〜6.00 | 0.20〜1.00 | 1〜16 | 60 | ||
| 8 | 4.01〜8.00 | 0.20〜1.00 | 1〜19 | 60 | ||
| 10 | 6.01〜10.00 | 0.20〜1.00 | 1〜23 | 80 | ||
| 12 | 8.01〜12.00 | 0.20〜1.00 | 1〜27 | 80 | ||
| 16 | 10.01〜16.00 | 0.20〜1.00 | 1〜34 | 100 |
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
追加工
コーティング ご注文方法・料金詳細はこちら
推奨切削条件
自由指定直刃エンドミルによる側面切断
・Adが0.3以下で、且つ刃の根元付近を使用した場合の加工条件です。
・穴面取りを行う場合は下記の面取り条件の送りを50%でご使用ください。尚、加工する穴径は刃径の70%以上とします。
・機械、チャックは剛性のある精度の高いものを使用してください。
・切削油は被削材に適したものを選定してください。
・ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・刃径Dの端数サイズは大きい方の数値を参考にしてください。
・ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。
・穴面取りを行う場合は下記の面取り条件の送りを50%でご使用ください。尚、加工する穴径は刃径の70%以上とします。
・機械、チャックは剛性のある精度の高いものを使用してください。
・切削油は被削材に適したものを選定してください。
・ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・刃径Dの端数サイズは大きい方の数値を参考にしてください。
・ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。
型番 SVEM/SVZEM/SMBEM/SMEM/SVDEM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 70～100 | 3,400～7,000 | 50～90 | 2,600～5,200 | 40～60 | 2,000～4,000 |
| 3 | 60～85 | 2,700～5,300 | 45～70 | 2,100～4,200 | 35～50 | 1,600～3,200 |
| 4 | 50～70 | 2,000～4,000 | 40～55 | 1,600～3,200 | 30～40 | 1,200～2,400 |
| 5 | 45～60 | 1,700～3,400 | 35～50 | 1,400～2,600 | 26～35 | 1,000～2,000 |
| 6 | 40～50 | 1,300～2,700 | 30～40 | 1,100～2,100 | 22～30 | 800～1,600 |
| 7 | 35～45 | 1,150～2,400 | 28～37 | 950～1,900 | 21～28 | 700～1,400 |
| 8 | 30～40 | 1,000～2,000 | 26～34 | 800～1,600 | 20～25 | 600～1,200 |
| 9 | 30～40 | 900～1,800 | 24～32 | 700～1,450 | 18～23 | 550～1,100 |
| 10 | 30～37 | 800～1,600 | 23～29 | 600～1,300 | 17～22 | 500～1,000 |
| 11 | 30～37 | 750～1,450 | 22～28 | 550～1,200 | 16～21 | 450～900 |
| 12 | 28～35 | 700～1,300 | 21～27 | 500～1,100 | 16～20 | 400～800 |
| 13 | 26～32 | 650～1,200 | 20～25 | 470～1,000 | 15～19 | 370～740 |
| 14 | 24～30 | 600～1,100 | 18～23 | 440～930 | 14～17 | 350～690 |
| 15 | 22～28 | 550～1,000 | 17～22 | 410～860 | 13～16 | 320～640 |
| 16 | 21～26 | 520～950 | 16～20 | 380～800 | 12～15 | 300～600 |
注意・禁止事項
- 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
- 切削条件は都度調整してください。
- 加工時に異音が発生した場合、直ちに加工を中止してください。
技術情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・角度指定可能な先端フラット形状タイプ
・追加工指定で、被削材に適したコーティングの選択が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

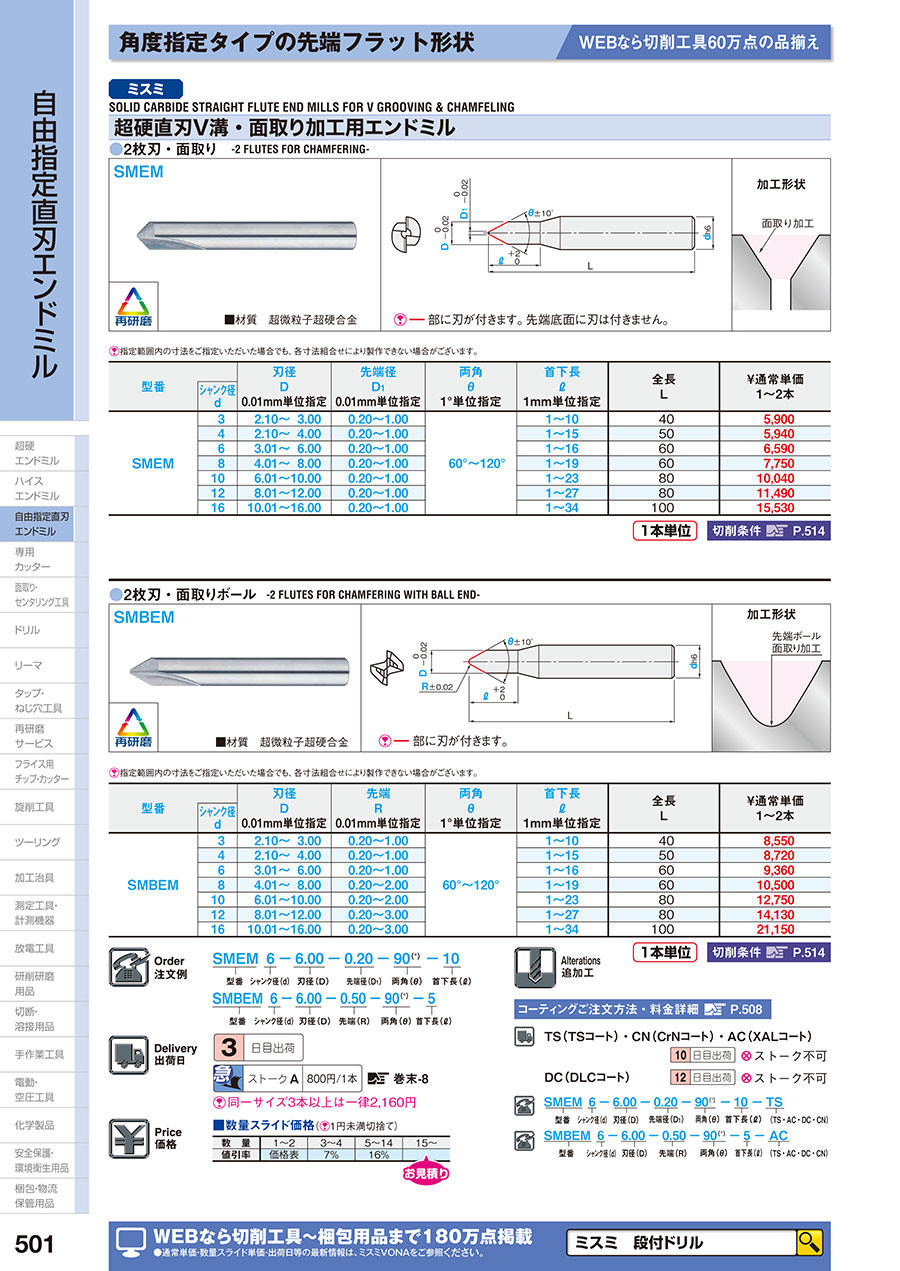

カタログ
