ミスミ

超硬直刃V溝/面取り加工用エンドミル 2枚刃/V溝

3.8

平均満足度3.8

この商品のレビューをみる（5件）

この商品のFAQをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・面取り・V溝加・位置決め加工に大活躍・追加工指定で、被削材に適したコ...

詳細情報を確認する

加工形状
面取り / V溝 / 位置決め＋面取り
先端芯厚D1 (mm)
≦0.3
工具材種
超微粒子超硬合金
刃数 (枚)
2

未確定：候補が13型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

規格表

型番		刃径Ｄ 0.01mm単位指定	両角 θ 1°単位指定	首下長 ℓ 1mm単位指定	先端芯厚 D1	全長 L
	シャンク径 d					全長 L
	シャンク径 d					SVDEM	LS−SVDEM
SVDEM LS−SVDEM (ロングシャンク)	3	2.00〜 3.00	60°〜175°	1〜10	≦0.3	40	60
	4	2.00〜 4.00		4〜15		50	80
	6	3.00〜 6.00		6〜16		60	90
	8	4.00〜 8.00		8〜19		60	90
	10	6.00〜 10.00		10〜23		80	120
	12	8.00〜 12.00		12〜27		80	120
	16	10.00〜16.00		16〜34		100	−

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる側面切断

・Adが0.3以下で、且つ刃の根元付近を使用した場合の加工条件です。
・穴面取りを行う場合は下記の面取り条件の送りを50%でご使用ください。尚、加工する穴径は刃径の70%以上とします。
・機械、チャックは剛性のある精度の高いものを使用してください。
・切削油は被削材に適したものを選定してください。
・ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・刃径Dの端数サイズは大きい方の数値を参考にしてください。
・ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

面取り加工

型番 SVEM/SVZEM/SMBEM/SMEM/SVDEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
2	70～100	3,400～7,000	50～90	2,600～5,200	40～60	2,000～4,000
3	60～85	2,700～5,300	45～70	2,100～4,200	35～50	1,600～3,200
4	50～70	2,000～4,000	40～55	1,600～3,200	30～40	1,200～2,400
5	45～60	1,700～3,400	35～50	1,400～2,600	26～35	1,000～2,000
6	40～50	1,300～2,700	30～40	1,100～2,100	22～30	800～1,600
7	35～45	1,150～2,400	28～37	950～1,900	21～28	700～1,400
8	30～40	1,000～2,000	26～34	800～1,600	20～25	600～1,200
9	30～40	900～1,800	24～32	700～1,450	18～23	550～1,100
10	30～37	800～1,600	23～29	600～1,300	17～22	500～1,000
11	30～37	750～1,450	22～28	550～1,200	16～21	450～900
12	28～35	700～1,300	21～27	500～1,100	16～20	400～800
13	26～32	650～1,200	20～25	470～1,000	15～19	370～740
14	24～30	600～1,100	18～23	440～930	14～17	350～690
15	22～28	550～1,000	17～22	410～860	13～16	320～640
16	21～26	520～950	16～20	380～800	12～15	300～600

＜V溝加工＞

・機械、チャックは剛性のある精度の高いものを使用してください。
・切削油は被削材に適したものを選定してください。
・ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
・刃径Dの端数サイズは大きい方の数値を参考にしてください。
・ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
V溝幅 Rd	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）	送り速度（mm/min）	回転速度（min-1）
0.5	35～50	13,600～28,000	25～45	10,400～20,800	20～30	8,000～16,000
1	35～50	6,800～14,000	25～45	5,200～10,400	20～30	4,000～8,000
1.5	35～50	5,100～10,500	25～45	3,900～7,800	20～30	3,000～6,000
2	35～50	3,400～7,000	25～45	2,600～5,200	20～30	2,000～4,000
3	30～43	2,700～5,300	23～35	2,100～4,200	18～25	1,600～3,200
4	25～35	2,000～4,000	20～28	1,600～3,200	15～20	1,200～2,400
5	23～30	1,700～3,400	18～25	1,400～2,600	13～18	1,000～2,000
Ad	≦0.1D

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

型番リスト

表示件数

型番

LS-SVDEM3-[2-3/0.01]-[60-175/1]-[1-10/1]

LS-SVDEM4-[2-4/0.01]-[60-120/1]-[4-15/1]

LS-SVDEM6-[3-6/0.01]-[60-120/1]-[6-16/1]

LS-SVDEM8-[4-8/0.01]-[60-120/1]-[8-19/1]

LS-SVDEM10-[6-10/0.01]-[60-120/1]-[10-23/1]

LS-SVDEM12-[8-12/0.01]-[60-120/1]-[12-27/1]

SVDEM3-[2-3/0.01]-[60-175/1]-[1-10/1]

SVDEM4-[2-4/0.01]-[60-175/1]-[4-15/1]

SVDEM6-[3-6/0.01]-[60-175/1]-[6-16/1]

SVDEM8-[4-8/0.01]-[60-175/1]-[8-19/1]

SVDEM10-[6-10/0.01]-[60-175/1]-[10-23/1]

SVDEM12-[8-12/0.01]-[60-175/1]-[12-27/1]

SVDEM16-[10-16/0.01]-[60-175/1]-[16-34/1]

刃径D

(mm)

両角θ

(°)

シャンク径d

(mm)

全長L

(mm)

首下長ℓ

(mm)

最小発注数量

2 ～ 3	60 ～ 175	3	60	1 ～ 10	1個
2 ～ 4	60 ～ 120	4	80	4 ～ 15	1個
3 ～ 6	60 ～ 120	6	90	6 ～ 16	1個
4 ～ 8	60 ～ 120	8	90	8 ～ 19	1個
6 ～ 10	60 ～ 120	10	120	10 ～ 23	1個
8 ～ 12	60 ～ 120	12	120	12 ～ 27	1個
2 ～ 3	60 ～ 175	3	40	1 ～ 10	1個
2 ～ 4	60 ～ 175	4	50	4 ～ 15	1個
3 ～ 6	60 ～ 175	6	60	6 ～ 16	1個
4 ～ 8	60 ～ 175	8	60	8 ～ 19	1個
6 ～ 10	60 ～ 175	10	80	10 ～ 23	1個
8 ～ 12	60 ～ 175	12	80	12 ～ 27	1個
10 ～ 16	60 ～ 175	16	100	16 ～ 34	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・面取り・V溝加・位置決め加工に大活躍
・追加工指定で、被削材に適したコーティングの選択が可能
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

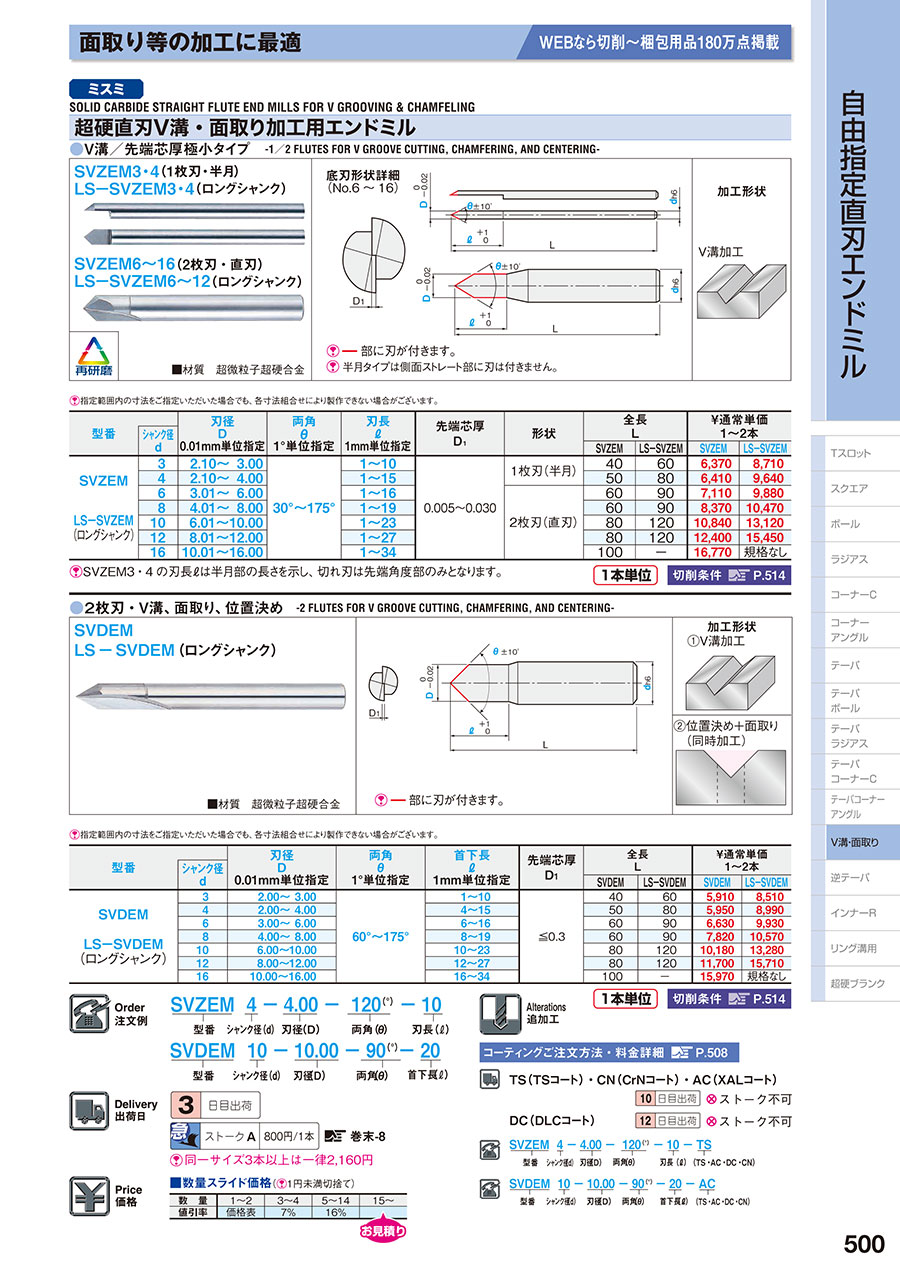

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

ミスミ
超硬直刃V溝/面取り加工用エンドミル 2枚刃/V溝/先端芯厚指定タイプ
・先端芯厚 0.01ｍｍ単位指定可能<br>・精緻な角度寸法の面取り加工、Ｖ溝加工に最適
ミスミ
超硬直刃V溝/面取り加工用エンドミル V溝/先端芯厚極小タイプ
・先端芯厚0.005～0.030mm<br>・精緻な角度寸法の面取り加工、Ｖ溝加工に最適<br>
ミスミ
超硬直刃Ｖ溝/面取り加工用エンドミル 2枚刃/面取りボール
・両角（θ） 1度単位指定可能な先端ボール形状タイプ<br>

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

超硬直刃V溝/面取り加工用エンドミル 2枚刃/V溝のレビュー

3.8平均満足度：3.85件のレビュー

星5
20%
星4
40%
星3
40%
星2
0%
星1
0%

金型に使用

満足度：5.02022/02/09

この商品は、金型に使用しています。Ｒを取るのに丁度よく、使い勝手のいいものだと思います。この商品もそうですが、超硬刃品は...もっと読む

0人が参考にしています。

金型加工

満足度：3.02021/08/26

サブマリンゲート加工に使用しました。角度・刃径を指定できるため希望通りの加工ができました。

0人が参考にしています。

識別

満足度：3.02020/04/25

キャビＮＯなどがうてない製品に関して識別に使用してます。　　

0人が参考にしています。

樹脂加工

満足度：4.02020/01/10

よく利用しています。サイズの指定方法もかんたんで良いと思います。角度の指定がもう少し細かいともっと良いです。

0人が参考にしています。

樹脂製のインサート品のゲート２次加工する際に使用

満足度：4.02018/11/20

樹脂製のインサート品のゲート2次加工する際に使用しています。樹脂に対して使用するためバリが出ないような刃先の角度や径を選...もっと読む

0人が参考にしています。

5件全て見る

よくあるご質問（FAQ）

Qφ１０．３の入り口に両角で80度のC面を付けたいが、どの刃物を使用したら良いか？

SVDEMか、SMEMをご紹介します。
