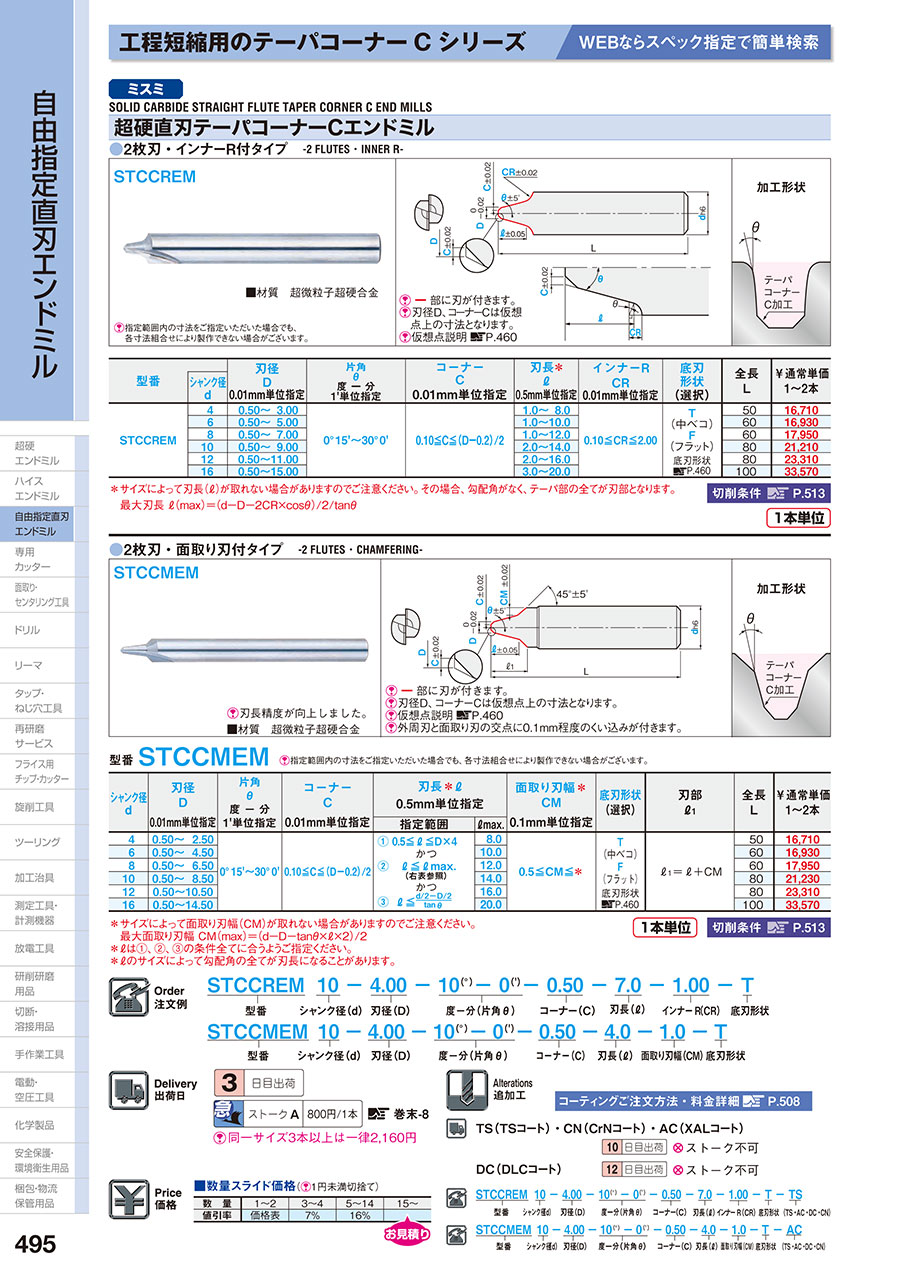

超硬直刃テーパコーナーＣエンドミル 2枚刃/面取り刃付タイプ



選定サポート情報

●仮想点
テーパー角度の延長線上と底刃底面の延長線上との交点が仮想点となります。


●角度表記
ミスミ超硬直刃エンドミルでは角度の指定方法が度（°）- 分（'）となっています。
お手元の加工図面、工具図面がコンマ表記で角度を示している場合には
小数点以下に60を掛けて、分に直してご指定ください。
●底刃形状
・T（中ベコ）　：底刃すかし角が1°30'程度付いています。通常の加工時にご利用をおすすめします。
・F（フラット）：底刃すかし角が付いていないためワークをフラットに仕上げます。座繰り加工などにご利用ください。

規格表

型番
STCCMEM

シャンク径 d	刃径 Ｄ 0.01mm単位指定	片角 θ 度 − 分 1'単位指定	コーナー C 0.01mm単位指定	刃長＊ℓ 0.5mm単位指定		面取り刃幅＊ CM 0.1mm単位指定	底刃形状 (選択)	刃部 ℓ1	全長 Ｌ
				指定範囲	ℓmax.
4	0.50〜 2.50	0°15'〜30°0'	0.10≦C≦(Dー0.2)/2	①0.5≦ℓ≦D×4 and ②ℓ≦ℓmax. (右表参照) and ③	8.0	0.5≦CM≦＊	T (中ベコ) Ｆ (フラット)	ℓ1＝ℓ＋CM	50
6	0.50〜 4.50				10.0				60
8	0.50〜 6.50				12.0				60
10	0.50〜 8.50				14.0				80
12	0.50〜10.50				16.0				80
16	0.50〜14.50				20.0				100

＊サイズによって面取り刃幅（CM）が取れない場合がありますのでご注意ください。
　最大面取り刃幅 CM（max）＝（d−D−tanθ×ℓ×2）/2
＊ℓは①、②、③の条件全てに合うようご指定ください。
＊ℓのサイズによって勾配角の全てが刃長になることがあります。

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

追加工

推奨切削条件

自由指定直刃エンドミルによる切削

型番 STCCMEM

被削材	機械構造用炭素鋼 （S45C～S55C）		合金工具鋼 （SKD、SUS、SCM）		調質鋼（35～40HRC） （HPM、NAK）
刃径D	1回転当たりの送り量 （feed/rev）	回転速度 （min-1）	1回転当たりの送り量 （feed/rev）	回転速度 （min-1）	1回転当たりの送り量 （feed/rev）	回転速度 （min-1）
2	0.05～0.08	3,200～4,800	0.02～0.03	2,400～4,900	0.02～0.03	1,600～3,200
2.5	0.05～0.08	2,500～3,800	0.02～0.03	1,900～3,200	0.02～0.03	1,300～2,500
3	0.05～0.08	2,100～3,200	0.02～0.03	1,600～2,700	0.02～0.03	1,100～2,500
3.5	0.05～0.08	1,800～2,700	0.02～0.03	1,400～2,300	0.02～0.03	900～1,800
4	0.05～0.08	1,600～2,400	0.02～0.03	1,200～2,000	0.02～0.03	800～1,600
4.5	0.08～0.15	1,400～2,100	0.03～0.05	1,100～1,800	0.03～0.05	700～1,400
5	0.08～0.15	1,300～1,900	0.03～0.05	1,000～1,600	0.03～0.05	600～1,300
5.5	0.08～0.15	1,200～1,700	0.03～0.05	900～1,500	0.03～0.05	600～1,200
6	0.08～0.15	1,100～1,600	0.03～0.05	800～1,300	0.03～0.05	500～1,100
7	0.08～0.15	900～1,400	0.03～0.05	700～1,100	0.03～0.05	400～900
8	0.08～0.15	800～1,200	0.03～0.05	600～1,000	0.03～0.05	400～800
9	0.08～0.15	700～1,100	0.03～0.05	500～900	0.03～0.05	300～700
10	0.08～0.15	700～1,000	0.03～0.05	500～800	0.03～0.05	300～700
11	0.08～0.15	600～900	0.03～0.05	400～700	0.03～0.05	300～600
12	0.08～0.15	600～800	0.03～0.05	400～700	0.03～0.05	300～600
13	0.08～0.15	500～700	0.03～0.05	400～600	0.03～0.05	200～500
14	0.08～0.15	500～700	0.03～0.05	300～600	0.03～0.05	200～500
15	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400
16	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400

注意・禁止事項

• 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
• 切削条件は都度調整してください。
• 加工時に異音が発生した場合、直ちに加工を中止してください。
