超硬直刃コーナーＣエンドミル 2枚刃/バックテーパ付タイプ
未確定：候補が21型番あります。
商品仕様
>
選定サポート情報
●底刃形状・T（中ベコ） ：底刃すかし角が1°30'程度付いています。通常の加工時にご利用をおすすめします。
・F（フラット）：底刃すかし角が付いていないためワークをフラットに仕上げます。座繰り加工などにご利用ください。
●丸ランド（リーマ形状）
丸ランド幅とは外周刃部の逃げ角の付いていない円筒部分の幅を指します。
これによりバニシング作用がはたらき、加工面の面精度をあげることができます。
規格表
| 型番 | 刃径 Ｄ 0.01mm単位指定 | コーナー C 0.01mm単位指定 | 刃長 ℓ 0.5mm単位指定 | 底刃形状 (選択) | 全長 Ｌ | ||
| シャンク径 d | |||||||
| BSCRM | LS−BSCRM | ||||||
| SCRM | LS−SCRM | ||||||
| BSCRM LS−BSCRM (ロングシャンク) SCRM LS−SCRM (ロングシャンク) | 4 | 3.01〜 4.00 | 0.10≦C≦(Dー0.2)/2 | 2.0〜15.0 | T (中ベコ) Ｆ (フラット) | 50 | 80 |
| 6 | 3.01〜 6.00 | 3.0〜24.0 | 60 | 90 | |||
| 8 | 4.01〜 8.00 | 4.0〜28.0 | 60 | 90 | |||
| 10 | 6.01〜10.00 | 5.0〜35.0 | 80 | 120 | |||
| 12 | 8.01〜12.00 | 6.0〜36.0 | 80 | 120 | |||
| 16 | 10.01〜16.00 | 8.0〜48.0 | 100 | − | |||
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜14 | 15〜 |
| 値引率 | 価格表 | 7％ | 16％ | [お見積り] |
納期
追加工
推奨切削条件
自由指定直刃エンドミルによる切削
- 機械、チャックは剛性のある精度の高いものをご使用ください。
- 切削油は被削材に適したものを選定してください。
- 刃径の90%以上の径のドリルで下穴をあけた後、ご使用ください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- ロングシャンク（LS-）は送り量・回転速度ともに下記条件の70%でご使用ください。
型番 BSCRM/SCRM
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） | 1回転当たりの送り量 （feed/rev） | 回転速度 （min-1） |
| 2 | 0.05～0.08 | 3,200～4,800 | 0.02～0.03 | 2,400～4,900 | 0.02～0.03 | 1,600～3,200 |
| 2.5 | 0.05～0.08 | 2,500～3,800 | 0.02～0.03 | 1,900～3,200 | 0.02～0.03 | 1,300～2,500 |
| 3 | 0.05～0.08 | 2,100～3,200 | 0.02～0.03 | 1,600～2,700 | 0.02～0.03 | 1,100～2,500 |
| 3.5 | 0.05～0.08 | 1,800～2,700 | 0.02～0.03 | 1,400～2,300 | 0.02～0.03 | 900～1,800 |
| 4 | 0.05～0.08 | 1,600～2,400 | 0.02～0.03 | 1,200～2,000 | 0.02～0.03 | 800～1,600 |
| 4.5 | 0.08～0.15 | 1,400～2,100 | 0.03～0.05 | 1,100～1,800 | 0.03～0.05 | 700～1,400 |
| 5 | 0.08～0.15 | 1,300～1,900 | 0.03～0.05 | 1,000～1,600 | 0.03～0.05 | 600～1,300 |
| 5.5 | 0.08～0.15 | 1,200～1,700 | 0.03～0.05 | 900～1,500 | 0.03～0.05 | 600～1,200 |
| 6 | 0.08～0.15 | 1,100～1,600 | 0.03～0.05 | 800～1,300 | 0.03～0.05 | 500～1,100 |
| 7 | 0.08～0.15 | 900～1,400 | 0.03～0.05 | 700～1,100 | 0.03～0.05 | 400～900 |
| 8 | 0.08～0.15 | 800～1,200 | 0.03～0.05 | 600～1,000 | 0.03～0.05 | 400～800 |
| 9 | 0.08～0.15 | 700～1,100 | 0.03～0.05 | 500～900 | 0.03～0.05 | 300～700 |
| 10 | 0.08～0.15 | 700～1,000 | 0.03～0.05 | 500～800 | 0.03～0.05 | 300～700 |
| 11 | 0.08～0.15 | 600～900 | 0.03～0.05 | 400～700 | 0.03～0.05 | 300～600 |
| 12 | 0.08～0.15 | 600～800 | 0.03～0.05 | 400～700 | 0.03～0.05 | 300～600 |
| 13 | 0.08～0.15 | 500～700 | 0.03～0.05 | 400～600 | 0.03～0.05 | 200～500 |
| 14 | 0.08～0.15 | 500～700 | 0.03～0.05 | 300～600 | 0.03～0.05 | 200～500 |
| 15 | 0.08～0.15 | 400～600 | 0.03～0.05 | 300～500 | 0.03～0.05 | 200～400 |
| 16 | 0.08～0.15 | 400～600 | 0.03～0.05 | 300～500 | 0.03～0.05 | 200～400 |
注意・禁止事項
- 初めてご使用になる場合、必ず汎用機にてテストカットしてください。
- 切削条件は都度調整してください。
- 加工時に異音が発生した場合、直ちに加工を中止してください。
技術情報
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |

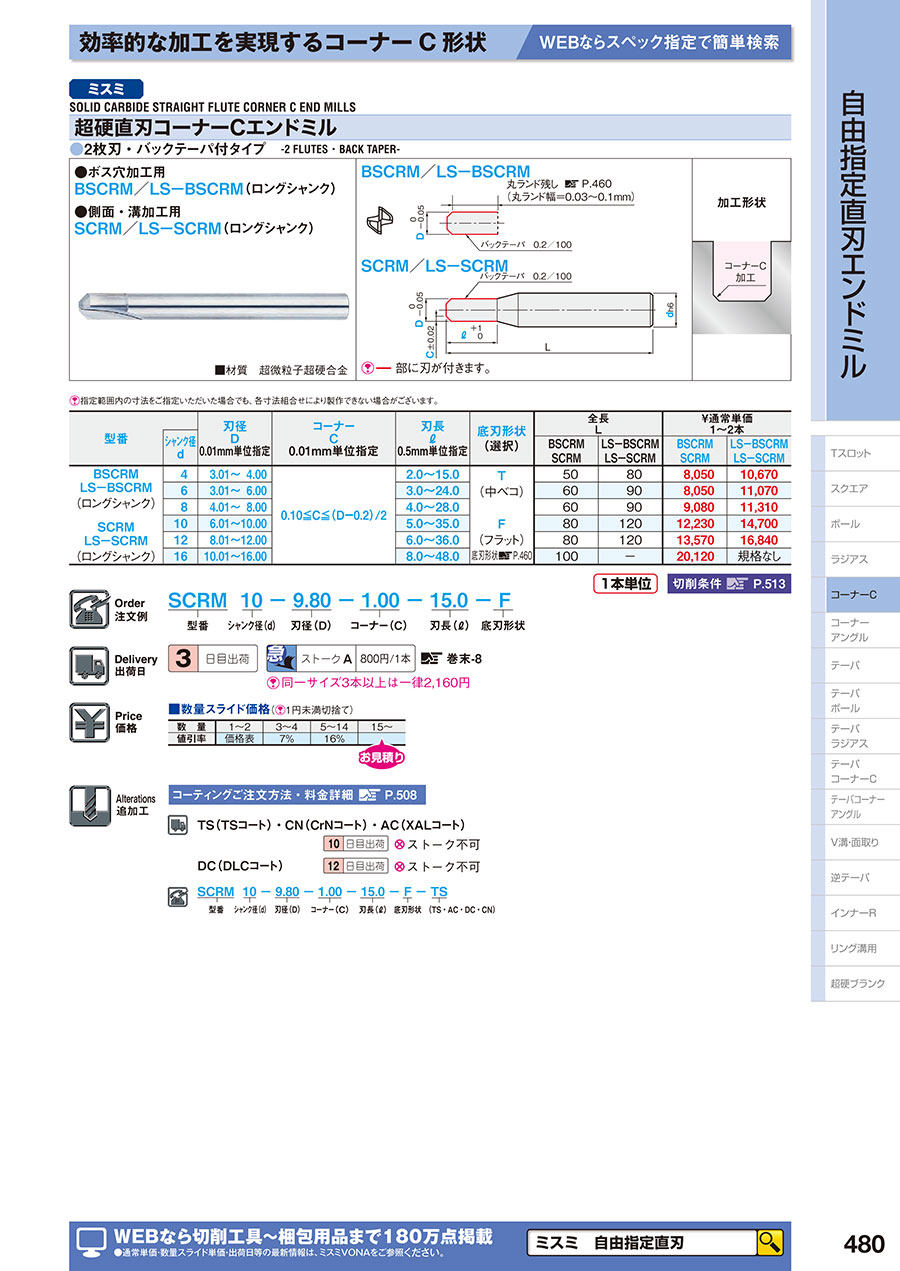

カタログ
