超硬直刃ラジアスエンドミル 2枚刃/面取り刃付タイプ

0件のレビュー（商品レビューの投稿ができます）

通常単価(税別): -

税込単価: -

【特長】・効率的な加工を実現するラジアス形状の首部面取り刃付タイプ・追加工指定...

詳細情報を確認する

加工形状
面取り付ラジアス
工具材種
超微粒子超硬合金
刃数 (枚)
2
刃部ℓ1 (mm)
ℓ1=ℓ+CM

未確定：候補が11型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

選定サポート情報

●底刃形状
・T（中ベコ）　：底刃すかし角が1°30'程度付いています。通常の加工時にご利用をおすすめします。
・F（フラット）：底刃すかし角が付いていないためワークをフラットに仕上げます。座繰り加工などにご利用ください。
自由指定直刃エンドミル：底刃

規格表

型番
SRCMEM／LS−SRCMEM（ロングシャンク）

シャンク径 d	刃径Ｄ 0.01mm単位指定	ラジアス R 0.01mm単位指定	刃長 ℓ 0.5mm単位指定	面取り刃幅 CM 0.01mm単位指定	底刃形状 (選択)	刃部 ℓ1	全長Ｌ
シャンク径 d	刃径Ｄ 0.01mm単位指定	ラジアス R 0.01mm単位指定	刃長 ℓ 0.5mm単位指定	面取り刃幅 CM 0.01mm単位指定	底刃形状 (選択)	刃部 ℓ1	SRCMEM	LS−SRCMEM
4	3.00	0.10≦R≦(Dー0.2)/2	2.0〜15.0	0.50≦CM≦(dーD)/2	T (中ベコ) Ｆ (フラット)	ℓ1＝ℓ＋CM	50	80
6	3.01〜5.00		3.0〜22.0				60	90
8	4.01〜7.00		4.0〜26.0				60	90
10	6.01〜9.00		5.0〜33.0				80	120
12	8.01〜11.00		6.0〜34.0				80	120
16	10.01〜15.00		8.0〜45.0				100	−

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

納期

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる切削

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
刃径の90%以上の径のドリルで下穴をあけた後、ご使用ください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
ロングシャンク（LS-）は送り量・回転速度ともに下記条件の70%でご使用ください。

型番 SRCMEM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
2	0.05～0.08	3,200～4,800	0.02～0.03	2,400～4,900	0.02～0.03	1,600～3,200
2.5	0.05～0.08	2,500～3,800	0.02～0.03	1,900～3,200	0.02～0.03	1,300～2,500
3	0.05～0.08	2,100～3,200	0.02～0.03	1,600～2,700	0.02～0.03	1,100～2,500
3.5	0.05～0.08	1,800～2,700	0.02～0.03	1,400～2,300	0.02～0.03	900～1,800
4	0.05～0.08	1,600～2,400	0.02～0.03	1,200～2,000	0.02～0.03	800～1,600
4.5	0.08～0.15	1,400～2,100	0.03～0.05	1,100～1,800	0.03～0.05	700～1,400
5	0.08～0.15	1,300～1,900	0.03～0.05	1,000～1,600	0.03～0.05	600～1,300
5.5	0.08～0.15	1,200～1,700	0.03～0.05	900～1,500	0.03～0.05	600～1,200
6	0.08～0.15	1,100～1,600	0.03～0.05	800～1,300	0.03～0.05	500～1,100
7	0.08～0.15	900～1,400	0.03～0.05	700～1,100	0.03～0.05	400～900
8	0.08～0.15	800～1,200	0.03～0.05	600～1,000	0.03～0.05	400～800
9	0.08～0.15	700～1,100	0.03～0.05	500～900	0.03～0.05	300～700
10	0.08～0.15	700～1,000	0.03～0.05	500～800	0.03～0.05	300～700
11	0.08～0.15	600～900	0.03～0.05	400～700	0.03～0.05	300～600
12	0.08～0.15	600～800	0.03～0.05	400～700	0.03～0.05	300～600
13	0.08～0.15	500～700	0.03～0.05	400～600	0.03～0.05	200～500
14	0.08～0.15	500～700	0.03～0.05	300～600	0.03～0.05	200～500
15	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400
16	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

型番リスト

表示件数

型番

LS-SRCMEM4-3-[0.1-1.4/0.01]-[2-15/0.5]-0.5-[F,T]

LS-SRCMEM6-[3.01-5/0.01]-[0.1-2.4/0.01]-[3-22/0.5]-[0.5-1.49/0.01]-[F,T]

LS-SRCMEM8-[4.01-7/0.01]-[0.1-3.4/0.01]-[4-26/0.5]-[0.5-1.99/0.01]-[F,T]

LS-SRCMEM10-[6.01-9/0.01]-[0.1-4.4/0.01]-[5-33/0.5]-[0.5-1.99/0.01]-[F,T]

LS-SRCMEM12-[8.01-11/0.01]-[0.1-5.4/0.01]-[6-34/0.5]-[0.5-1.99/0.01]-[F,T]

SRCMEM4-3-[0.1-1.4/0.01]-[2-15/0.5]-[0-0.5/0.5]-F

SRCMEM6-[3.01-5/0.01]-[0.1-2.4/0.01]-[3-22/0.5]-[0.5-1.49/0.01]-[F,T]

SRCMEM8-[4.01-7/0.01]-[0.1-3.4/0.01]-[4-26/0.5]-[0.5-1.99/0.01]-[F,T]

SRCMEM10-[6.01-9/0.01]-[0.1-4.4/0.01]-[5-33/0.5]-[0.5-1.99/0.01]-[F,T]

SRCMEM12-[8.01-11/0.01]-[0.1-5.4/0.01]-[6-34/0.5]-[0.5-1.99/0.01]-[F,T]

SRCMEM16-[10.01-15/0.01]-[0.1-7.4/0.01]-[8-45/0.5]-[0.5-2.99/0.01]-[F,T]

刃径D

(mm)

ラジアスR

(mm)

刃長ℓ

(mm)

底刃形状

シャンク径d

(mm)

全長L

(mm)

面取り刃幅CM

(mm)

最小発注数量

3	0.1 ～ 1.4	2 ～ 15	F（フラット） / T（中ベコ）	4	80	0.5	1個
3.01 ～ 5	0.1 ～ 2.4	3 ～ 22	F（フラット） / T（中ベコ）	6	90	0.5 ～ 1.49	1個
4.01 ～ 7	0.1 ～ 3.4	4 ～ 26	F（フラット） / T（中ベコ）	8	90	0.5 ～ 1.99	1個
6.01 ～ 9	0.1 ～ 4.4	5 ～ 33	F（フラット） / T（中ベコ）	10	120	0.5 ～ 1.99	1個
8.01 ～ 11	0.1 ～ 5.4	6 ～ 34	F（フラット） / T（中ベコ）	12	120	0.5 ～ 1.99	1個
3	0.1 ～ 1.4	2 ～ 15	F（フラット）	4	50	0 ～ 0.5	1個
3.01 ～ 5	0.1 ～ 2.4	3 ～ 22	F（フラット） / T（中ベコ）	6	60	0.5 ～ 1.49	1個
4.01 ～ 7	0.1 ～ 3.4	4 ～ 26	F（フラット） / T（中ベコ）	8	60	0.5 ～ 1.99	1個
6.01 ～ 9	0.1 ～ 4.4	5 ～ 33	F（フラット） / T（中ベコ）	10	80	0.5 ～ 1.99	1個
8.01 ～ 11	0.1 ～ 5.4	6 ～ 34	F（フラット） / T（中ベコ）	12	80	0.5 ～ 1.99	1個
10.01 ～ 15	0.1 ～ 7.4	8 ～ 45	F（フラット） / T（中ベコ）	16	100	0.5 ～ 2.99	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・効率的な加工を実現するラジアス形状の首部面取り刃付タイプ
・追加工指定で、被削材に適したコーティングの選択が可能

カタログ

商品TOP

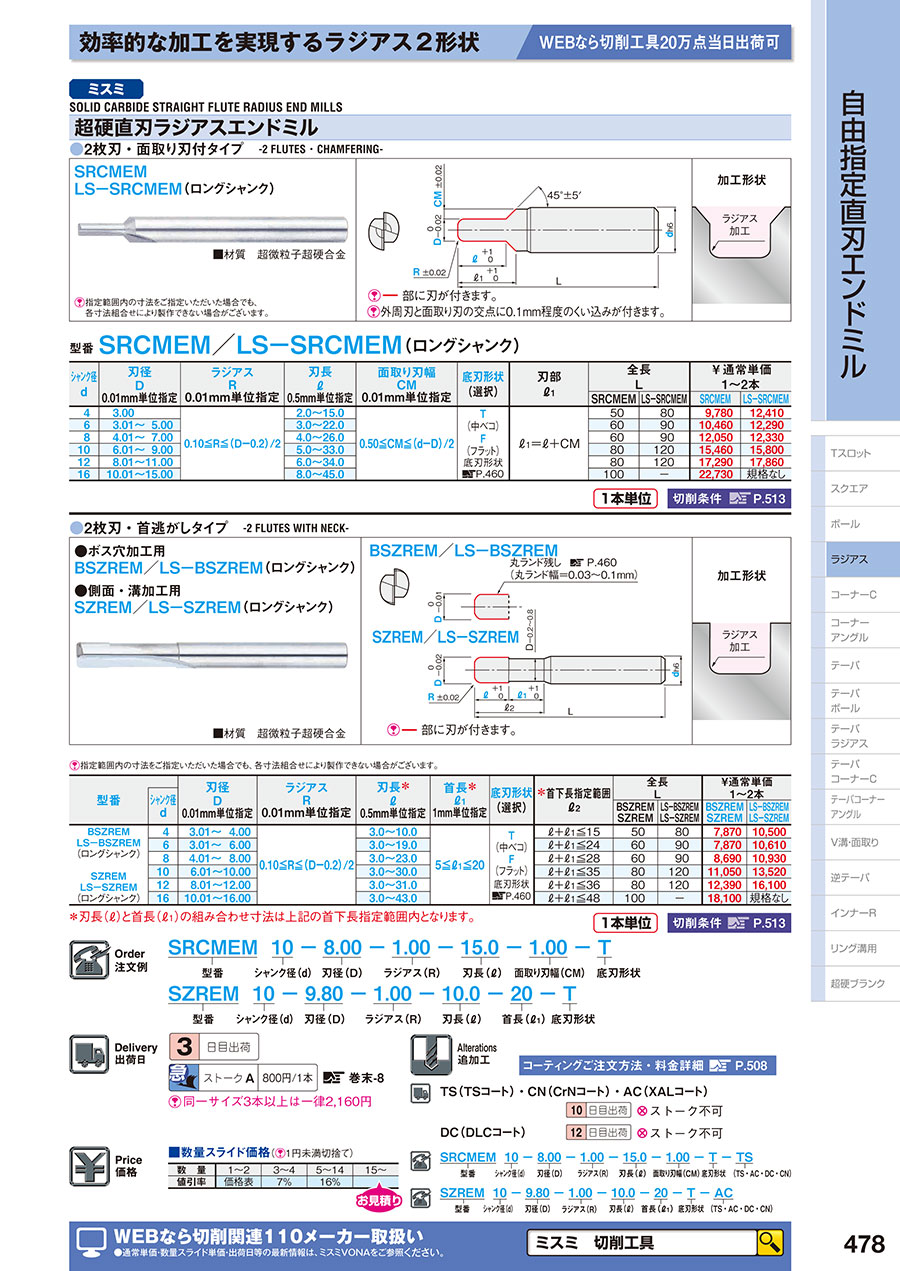

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。また、価格は適宜変更しております。最新の価格は型番確定後に「価格を確認」ボタンを押下しご確認ください。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
