ミスミ

超硬直刃ボールエンドミル 2枚刃/インナーＲ付タイプ

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): -

税込単価: -

【特長】・効率的な加工を実現するボール形状の首部インナーR付タイプ・追加工指定...

詳細情報を確認する

加工形状
インナーR付ボール
工具材種
超微粒子超硬合金
刃数 (枚)
2
刃径D (mm)
R×2
大径D1 (mm)
2CR+D+0.1

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

規格表

型番		先端Ｒ 0.01mm単位指定	刃長 ℓ 0.5mm単位指定	インナーR CR 0.01mm単位指定	大径Ｄ1	刃径Ｄ	全長 L
型番	シャンク径 d	先端Ｒ 0.01mm単位指定	刃長 ℓ 0.5mm単位指定	インナーR CR 0.01mm単位指定	大径Ｄ1	刃径Ｄ	全長 L
SBCREM	4	1.36〜1.85	2.0〜10.0	0.10≦CR≦(d−D−0.1)/2	2CR＋D＋0.1	R×2	50
	6	1.86〜2.85	3.0〜12.0				60
	8	2.86〜3.85	4.0〜14.0				60
	10	3.86〜4.85	5.0〜15.0				80
	12	4.86〜5.85	6.0〜15.0				80
	16	5.86〜7.85	8.0〜15.0				100

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜14	15〜
値引率	価格表	7％	16％	[お見積り]

追加工

コーティングご注文方法・料金詳細はこちら

推奨切削条件

自由指定直刃エンドミルによる切削

機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
刃径の90%以上の径のドリルで下穴をあけた後、ご使用ください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
ロングシャンク（LS-）は送り量・回転速度ともに下記条件の70%でご使用ください。

型番 SBCREM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
2	0.05～0.08	3,200～4,800	0.02～0.03	2,400～4,900	0.02～0.03	1,600～3,200
2.5	0.05～0.08	2,500～3,800	0.02～0.03	1,900～3,200	0.02～0.03	1,300～2,500
3	0.05～0.08	2,100～3,200	0.02～0.03	1,600～2,700	0.02～0.03	1,100～2,500
3.5	0.05～0.08	1,800～2,700	0.02～0.03	1,400～2,300	0.02～0.03	900～1,800
4	0.05～0.08	1,600～2,400	0.02～0.03	1,200～2,000	0.02～0.03	800～1,600
4.5	0.08～0.15	1,400～2,100	0.03～0.05	1,100～1,800	0.03～0.05	700～1,400
5	0.08～0.15	1,300～1,900	0.03～0.05	1,000～1,600	0.03～0.05	600～1,300
5.5	0.08～0.15	1,200～1,700	0.03～0.05	900～1,500	0.03～0.05	600～1,200
6	0.08～0.15	1,100～1,600	0.03～0.05	800～1,300	0.03～0.05	500～1,100
7	0.08～0.15	900～1,400	0.03～0.05	700～1,100	0.03～0.05	400～900
8	0.08～0.15	800～1,200	0.03～0.05	600～1,000	0.03～0.05	400～800
9	0.08～0.15	700～1,100	0.03～0.05	500～900	0.03～0.05	300～700
10	0.08～0.15	700～1,000	0.03～0.05	500～800	0.03～0.05	300～700
11	0.08～0.15	600～900	0.03～0.05	400～700	0.03～0.05	300～600
12	0.08～0.15	600～800	0.03～0.05	400～700	0.03～0.05	300～600
13	0.08～0.15	500～700	0.03～0.05	400～600	0.03～0.05	200～500
14	0.08～0.15	500～700	0.03～0.05	300～600	0.03～0.05	200～500
15	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400
16	0.08～0.15	400～600	0.03～0.05	300～500	0.03～0.05	200～400

自由指定直刃エンドミルによる側面切削

この表は、Ad（切込み深さ）=0.5～1.0Dを基準に作成してあります。
機械、チャックは剛性のある精度の高いものを使用してください。
切削油は被削材に適したものを選定してください。
刃部に形状が付いている場合は切削条件も変わりますので、下表を参考に最適切削条件を調整してください。
刃径Dの端数サイズは大きい方の数値を参考にしてください。
ロングシャンク（LS-）は送り速度・回転速度ともに下記条件の70%でご使用ください。

型番 SBCREM

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	90～110	3,200～4,800	37～47	2,400～4,800	25～40	1,600～3,200
3	90～110	3,000～3,750	50～65	2,450～3,200	25～40	1,900～2,650
4	90～110	2,250～2,800	50～65	1,850～2,400	25～40	1,450～2,300
5	120～150	1,800～2,250	60～75	1,500～1,900	25～40	1,150～1,600
6	120～150	1,500～1,850	75～95	1,250～1,600	25～40	950～1,350
7	120～150	1,300～1,600	75～95	1,050～1,400	25～40	850～1,150
8	120～150	1,150～1,400	75～95	950～1,200	25～40	750～1,000
9	120～150	1,000～1,250	75～95	850～1,050	25～40	650～900
10	140～180	900～1,150	75～95	750～1,000	25～40	600～850
11	140～180	850～1,050	75～95	700～900	25～40	550～750
12	140～180	750～1,000	75～95	650～850	25～40	500～700
13	140～180	700～900	75～95	600～750	25～40	450～650
14	140～180	650～850	75～95	550～700	25～40	400～600
15	140～180	600～800	75～95	500～650	25～40	400～600
16	140～180	550～700	75～95	450～600	25～40	400～600

注意・禁止事項

初めてご使用になる場合、必ず汎用機にてテストカットしてください。
切削条件は都度調整してください。
加工時に異音が発生した場合、直ちに加工を中止してください。

技術情報

型番リスト

表示件数

型番

SBCREM4-[1.36-1.85/0.01]-[2-10/0.5]-[0.1-0.59/0.01]

SBCREM6-[1.86-2.85/0.01]-[3-12/0.5]-[0.1-1.09/0.01]

SBCREM8-[2.45-3.85/0.01]-[4-14/0.5]-[0.1-1.09/0.01]

SBCREM10-[3.86-4.85/0.01]-[5-15/0.5]-[0.1-1.09/0.01]

SBCREM12-[4.86-5.85/0.01]-[6-15/0.5]-[0.1-1.09/0.01]

SBCREM16-[5.86-7.85/0.01]-[8-15/0.5]-[0.1-2.09/0.01]

先端R

(mm)

刃長ℓ

(mm)

シャンク径d

(mm)

全長L

(mm)

インナーR(CR)

(mm)

最小発注数量

1.36 ～ 1.85	2 ～ 10	4	50	0.1 ～ 0.59	1個
1.86 ～ 2.85	3 ～ 12	6	60	0.1 ～ 1.09	1個
2.45 ～ 3.85	4 ～ 14	8	60	0.1 ～ 1.09	1個
3.86 ～ 4.85	5 ～ 15	10	80	0.1 ～ 1.09	1個
4.86 ～ 5.85	6 ～ 15	12	80	0.1 ～ 1.09	1個
5.86 ～ 7.85	8 ～ 15	16	100	0.1 ～ 2.09	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

詳細情報

基本情報

基本情報

【特長】
・効率的な加工を実現するボール形状の首部インナーR付タイプ
・追加工指定で、被削材に適したコーティングの選択が可能

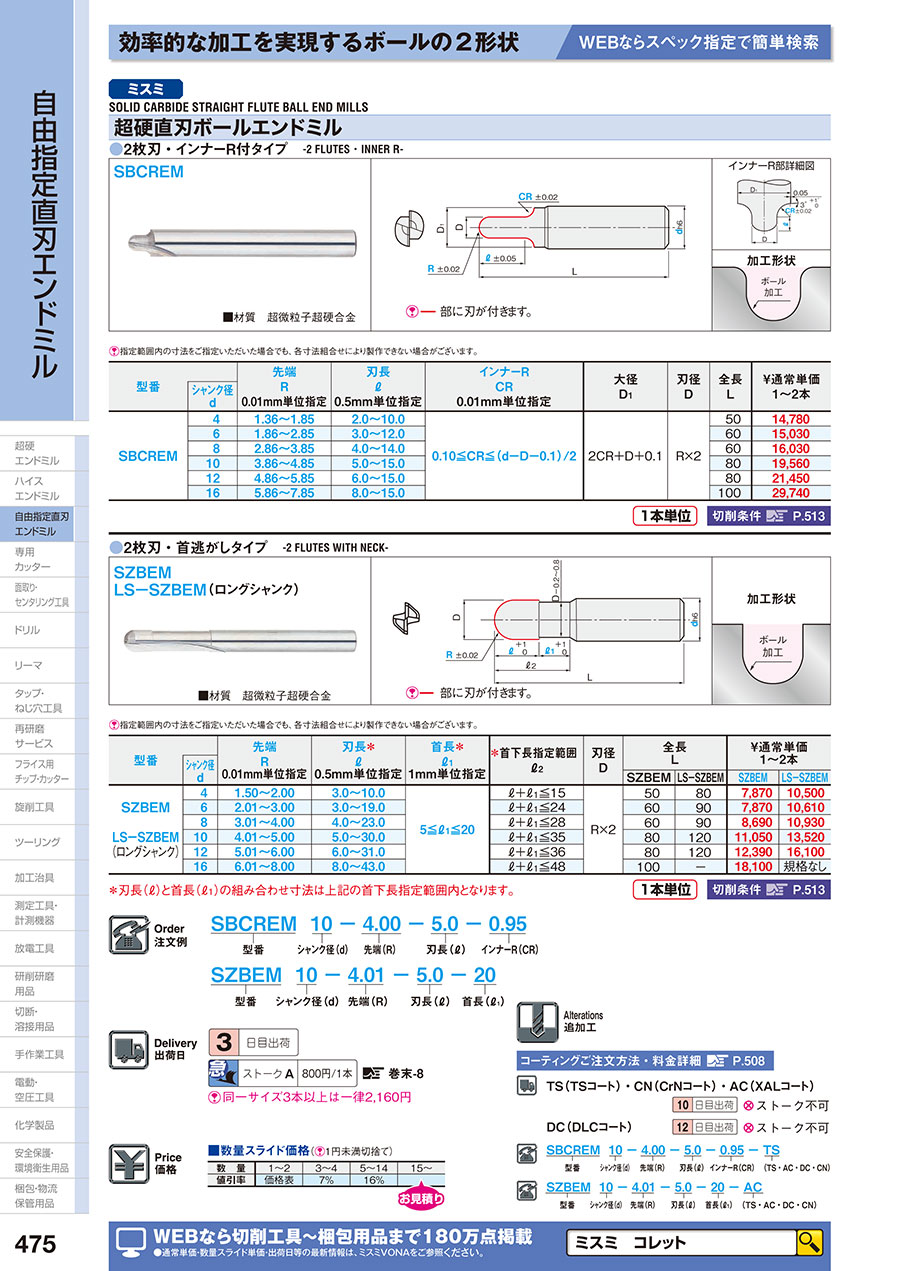

カタログ
