超硬食切りカッター 両刃タイプ 2枚刃/直刃
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
規格表
| 型番 | 先端径 Ｄ 0.01mm単位指定 | 両角 θ 1°単位指定 | 刃長 ℓ | 全長 L | ||||
| シャンク径 d | ||||||||
| θ60° | θ70° | θ80° | θ90° | |||||
| SVKWC | 6 | 0.40〜1.00 | 60°〜90° | 4.3〜4.7 | 3.5〜3.9 | 2.9〜3.2 | 2.5〜2.7 | 60 |
| 8 | 6.0〜6.4 | 4.9〜5.3 | 4.1〜4.4 | 3.5〜3.7 | 60 | |||
| 10 | 7.7〜8.2 | 6.4〜6.7 | 5.3〜5.6 | 4.5〜4.7 | 80 | |||
■数量スライド価格（[ ! ]1円未満切捨て）
| 数 量 | 1〜2 | 3〜4 | 5〜10 | 11〜15 | 16〜 |
| 値引率 | 価格表 | 7％ | 16％ | 20％ | [お見積り] |
[ ! ]11本以上の購入の際はAストーク未対応となります。
納期
推奨切削条件
超硬食切りカッターによる溝切削
- この表は、Ad（切込み深さ）=0.5Dを基準に作成してあります。
- 機械、チャックは剛性のある精度の高いものを使用してください。
- 切削油は被削材に適したものを選定してください。
- ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。
- 刃径Dの端数サイズは大きい方の数値を参考にしてください。
- 送り速度、回転速度いずれも両角60°の場合は最大値を用いて下さい。両角が90°の場合は最小値を用いて下さい。
型番 SVKWC
| 被削材 | 機械構造用炭素鋼 （S45C～S55C） | 合金工具鋼 （SKD、SUS、SCM） | 調質鋼（35～40HRC） （HPM、NAK） | |||
|---|---|---|---|---|---|---|
| 刃径D | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） | 送り速度 （mm/min） | 回転速度 （min-1） |
| 2 | 70～100 | 3,400～7,000 | 50～90 | 2,600～5,200 | 40～60 | 2,000～4,000 |
| 3 | 60～ 85 | 2,700～5,300 | 45～70 | 2,100～4,200 | 35～50 | 1,600～3,200 |
| 4 | 50～ 70 | 2,000～4,000 | 40～55 | 1,600～3,200 | 30～40 | 1,200～2,400 |
| 5 | 45～ 60 | 1,700～3,400 | 35～50 | 1,400～2,600 | 26～35 | 1,000～2,000 |
| 6 | 40～ 50 | 1,300～2,700 | 30～40 | 1,100～2,100 | 22～30 | 800～1,600 |
| 7 | 35～ 45 | 1,150～2,400 | 28～37 | 950～1,900 | 21～28 | 700～1,400 |
| 8 | 30～ 40 | 1,000～2,000 | 26～34 | 800～1,600 | 20～25 | 600～1,200 |
| 9 | 30～ 40 | 900～1,800 | 24～32 | 700～1,450 | 18～23 | 550～1,100 |
| 10 | 30～ 37 | 800～1,600 | 23～29 | 600～1,300 | 17～22 | 500～1,000 |
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 3日目 |
- ( - ) | 3日目 |
- ( - ) | 3日目 |
詳細情報
基本情報
【特長】
・ゴム型の食切り溝加工に最適な両刃タイプ
・先端径D 0.01㎜単位指定可
・両角θ 1°単位指定可
・追加工指定で、被削材に適したコーティングの選択が可能
外形図
追加工

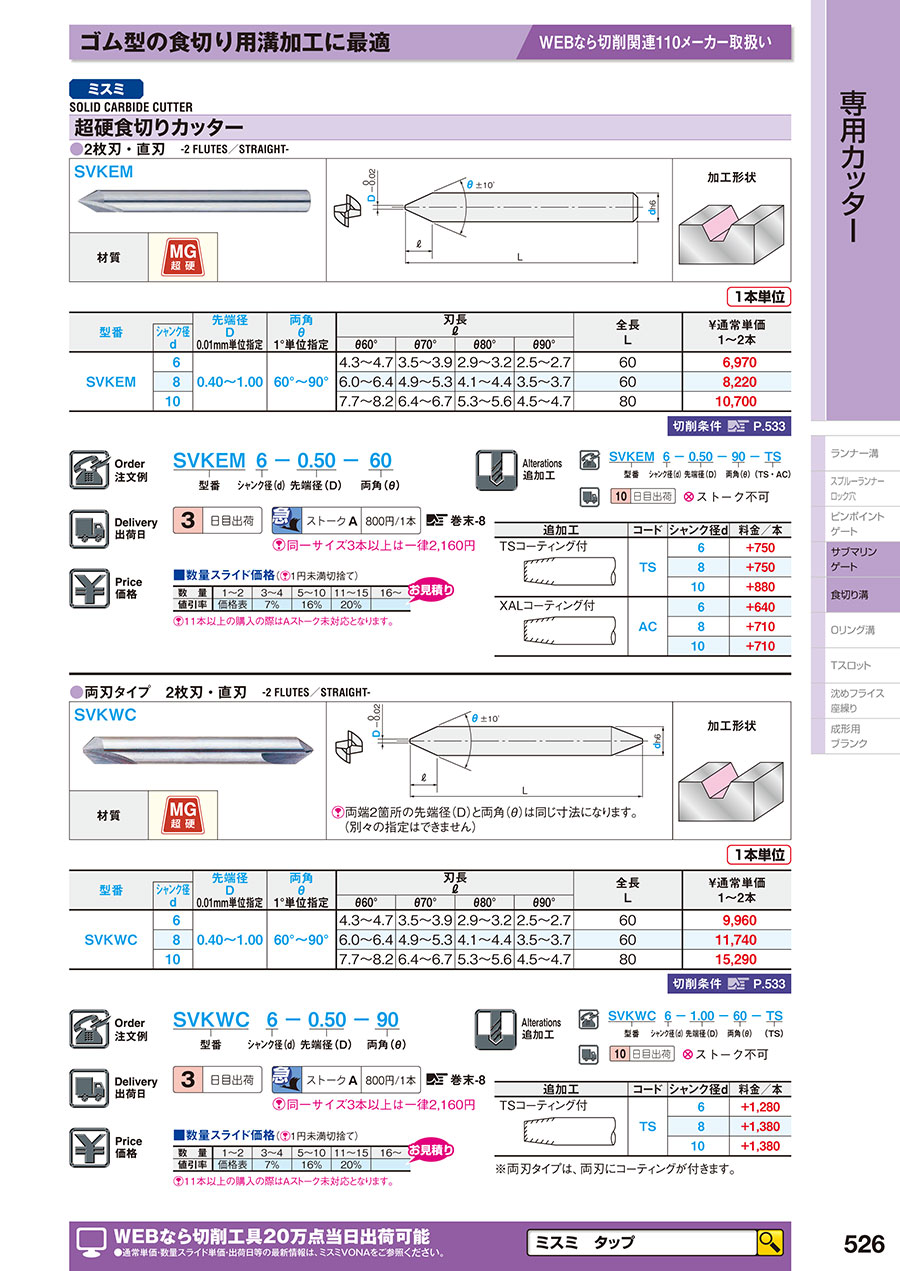

カタログ
