絞り込み条件

未確定：候補が6型番あります。

材質
~mm
- ハイス
- 粉末ハイス
シャンク径(mm)
~mm
- 6
- 8
- 10
両角(θ)(°)
~mm
- 10
- 15
- 20
- 30
- 45
- 60
先端径(R)(mm)
~mm
[0.3-1/0.1mm単位]
タイプ
~mm
- PM-SMBGC
- SMBGC
出荷日
- すべて
- 3日以内

ミスミ

粉末ハイス鋼/ハイス鋼サブマリンゲート用ドリル先端ボールタイプ/2枚刃/直刃

3.7

平均満足度3.7

この商品のレビューをみる（4件）

通常単価(税別): -

税込単価: -

【特長】・サブマリンゲート用先端ボールタイプ・先端R　0.1㎜単位指定可能・両...

詳細情報を確認する

全長L (mm)
100

未確定：候補が6型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

規格表

粉末ハイス鋼・ハイス鋼サブマリンゲート用ドリル　先端ボールタイプ／２枚刃・直刃:関連画像

型番		先端径 R 0.1mm単位指定	両角 θ (選択)	刃長 ℓ						全長 L
	シャンク径 d			刃長 ℓ
	シャンク径 d			θ10°	θ15°	θ20°	θ30°	θ45°	θ60°
PM－SMBGC (粉末ハイス鋼) SMBGC (ハイス鋼)	6	0.3〜1.0	10° 15° 20° 30° 45° 60°	33.1	22	16.4	10.8	7	5	100
	8			44.6	29.6	22.1	14.6	9.4	6.8
	10			56	37.2	27.8	18.3	11.8	8.8

[ ! ]追加工はTiCNコーティングとASコーティングが指定できます。（　下記参照）

■数量スライド価格（[ ! ]1円未満切捨て）

数　量	1〜2	3〜4	5〜10	11〜15	16〜
値引率	価格表	7％	16％	20％	[お見積り]

[ ! ]11本以上の購入の際はAストーク未対応となります。

納期

推奨切削条件

サブマリンゲート用ドリルによるゲート加工

ドリルで下穴をあけた後、ご使用ください。

粉末ハイス鋼/ハイス鋼サブマリンゲート用ドリル先端ボールタイプ/2枚刃/直刃推奨切削条件

型番 PM-SMBGC / SMBGC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
6	0.01～0.16	1,300～2,700	0.03～0.06	1,100～2,100	0.03～0.06	800～1,600
8	0.01～0.16	1,000～2,000	0.03～0.06	800～1,600	0.03～0.06	600～1,200
10	0.01～0.16	800～1,600	0.03～0.06	640～1,300	0.03～0.06	480～1,000

粉末ハイス鋼・ハイス鋼サブマリンゲート用ドリル　先端ボールタイプ／２枚刃・直刃:関連画像

型番リスト

表示件数

型番

PM-SMBGC6-[0.3-1/0.1]-[10,15,20,30,45,60]

PM-SMBGC8-[0.3-1/0.1]-[10,15,20,30,45,60]

PM-SMBGC10-[0.3-1/0.1]-[10,15,20,30,45,60]

SMBGC6-[0.3-1/0.1]-[10,15,20,30,45,60]

SMBGC8-[0.3-1/0.1]-[10,15,20,30,45,60]

SMBGC10-[0.3-1/0.1]-[10,15,20,30,45,60]

材質

シャンク径

(mm)

両角(θ)

(°)

先端径(R)

(mm)

刃長ℓ θ10°

(mm)

刃長ℓ θ15°

(mm)

刃長ℓ θ20°

(mm)

刃長ℓ θ30°

(mm)

刃長ℓ θ45°

(mm)

刃長ℓ θ60°

(mm)

最小発注数量

粉末ハイス	6	10 ～ 60	0.3 ～ 1	33.1	22	16.4	10.8	7	5	1個
粉末ハイス	8	10 ～ 60	0.3 ～ 1	44.6	29.6	22.1	14.6	9.4	6.8	1個
粉末ハイス	10	10 ～ 60	0.3 ～ 1	56	37.2	27.8	18.3	11.8	8.8	1個
ハイス	6	10 ～ 60	0.3 ～ 1	33.1	22	16.4	10.8	7	5	1個
ハイス	8	10 ～ 60	0.3 ～ 1	44.6	29.6	22.1	14.6	9.4	6.8	1個
ハイス	10	10 ～ 60	0.3 ～ 1	56	37.2	27.8	18.3	11.8	8.8	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

【特長】
・サブマリンゲート用先端ボールタイプ
・先端R　0.1㎜単位指定可能
・両角θ 10°・15°・20°・30°・45°・60°から選択可能

外形図

追加工

粉末ハイス鋼・ハイス鋼サブマリンゲート用ドリル　先端ボールタイプ／２枚刃・直刃:関連画像

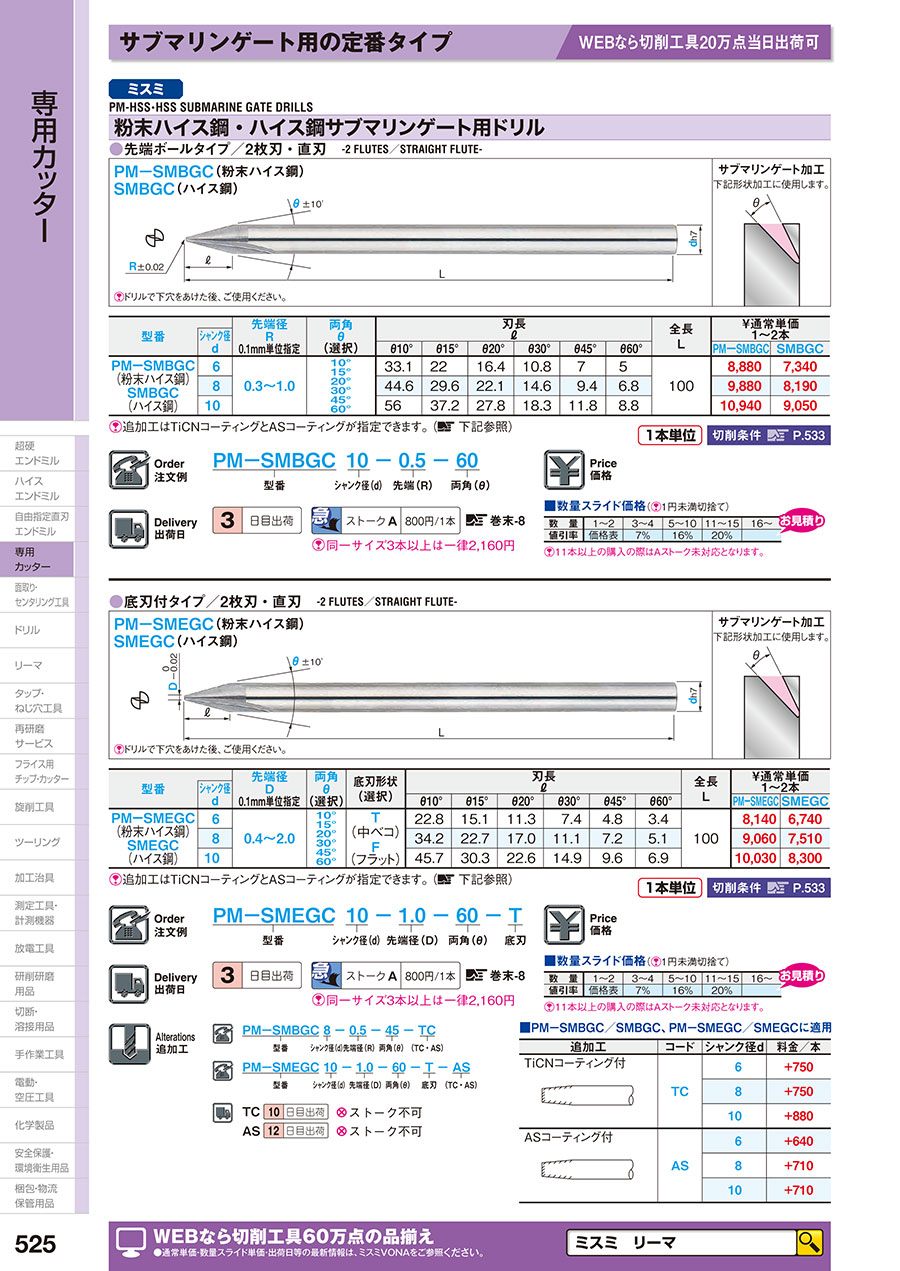

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
