ミスミ

ピンポイントゲート（2段ゲート部）用カッター 2段ゲート部加工用/2枚刃/直刃

通常単価(税別): -

税込単価: -

通常出荷日：3日目

【特長】・ピンポイントゲートの2段ゲート部加工に最適・超硬、粉末ハイス鋼、ハイス鋼の3種類から工具母材...

詳細を確認

4.34.3

よく一緒に見られています

ミスミ

ピンポイントゲート（口部）用カッター先端部加工用/2枚刃/直刃

通常出荷日：3 日目

よく一緒に見られています

ミスミ

ピンポイントゲート（ＳＲ部）用カッターＳＲ部加工用/2枚刃/直刃

通常出荷日：3 日目

未確定：候補が65型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

ピンポイントゲート用カッターによる加工

ドリルで下穴をあけた後、ご使用ください。

型番 C-PGTC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
1.5	0.05～0.08	1,060	0.02～0.03	880	0.02～0.03	640
1.75	0.05～0.08	970	0.02～0.03	810	0.02～0.03	570
2	0.05～0.08	800	0.02～0.03	670	0.02～0.03	480
2.5	0.05～0.08	640	0.02～0.03	530	0.02～0.03	380
3	0.05～0.08	530	0.02～0.03	440	0.02～0.03	320
3.5	0.05～0.08	470	0.02～0.03	390	0.02～0.03	280
4	0.05～0.08	400	0.02～0.03	390	0.02～0.03	240

ピンポイントゲート用カッターによる加工

ドリルで下穴をあけた後、ご使用ください。

ピンポイントゲート（2段ゲート部）用カッター 2段ゲート部加工用/2枚刃/直刃推奨切削条件

型番 PM-PGTC / PGTC

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）
口径D	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）	1回転当たりの送り量（feed/rev）	回転速度（min^-1）
0.75	0.1～0.16	2,130	0.03～0.06	1,700	0.03～0.06	1,280
0.8	0.1～0.16	2,000	0.03～0.06	1,600	0.03～0.06	1,200
1	0.1～0.16	1,600	0.03～0.06	1,280	0.03～0.06	960
1.25	0.1～0.16	1,300	0.03～0.06	1,040	0.03～0.06	800
1.4	0.1～0.16	1,120	0.03～0.06	900	0.03～0.06	680
1.5	0.1～0.16	1,060	0.03～0.06	850	0.03～0.06	640
1.75	0.1～0.16	970	0.03～0.06	780	0.03～0.06	570
2	0.1～0.16	800	0.03～0.06	640	0.03～0.06	480
2.5	0.1～0.16	640	0.03～0.06	510	0.03～0.06	380
3	0.1～0.16	530	0.03～0.06	420	0.03～0.06	320

ピンポイントゲート（２段ゲート部）用カッター　２段ゲート部加工用／２枚刃・直刃:関連画像

型番リスト

表示件数

型番

C-PGTC1.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

C-PGTC1.75-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

C-PGTC2-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

C-PGTC2.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

C-PGTC3-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC0.8-25-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC0.8-50-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC0.8-65-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC0.75-25-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC0.75-50-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC0.75-65-[20,30,40,50,60,70,80,90,120]-[3,4,5,6]

PGTC1-25-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1-50-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1-65-[30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.4-25-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.4-50-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.4-65-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC1.5-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC1.5-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC1.25-25-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.25-50-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.25-65-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PGTC1.75-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC1.75-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC1.75-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2.5-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC2.5-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC3-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC3-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PGTC3-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC0.8-25-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC0.8-50-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC0.8-65-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC0.75-25-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC0.75-50-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC0.75-65-[30,40,50,60,70,80,90,120]-[3,4,5,6]

PM-PGTC1-25-[30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1-50-[30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1-65-[30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.4-25-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.4-50-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.4-65-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC1.5-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC1.5-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC1.25-25-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.25-50-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.25-65-[20,30,40,50,60,70,80,90,120]-[2,3,4,5,6]

PM-PGTC1.75-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC1.75-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC1.75-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC2-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC2-50-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC2-65-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

PM-PGTC2.5-25-[20,30,40,50,60,70,80,90,120]-[1,2,3,4,5,6]

刃長ℓ

(mm)

口径

(mm)

材質

両角(θ1)

(°)

両角(θ2)

(°)

シャンク径ｄ

(mm)

シャンク径d θ2 1°

(mm)

シャンク径d θ2 2°

(mm)

シャンク径d θ2 3°

(mm)

シャンク径d θ2 4°

(mm)

シャンク径d θ2 5°

(mm)

シャンク径d θ2 6°

(mm)

最小発注数量

25	1.5	超硬	20 ～ 120	1 ～ 6	6	-	-	-	-	-	-	1個
25	1.75	超硬	20 ～ 120	1 ～ 6	6	-	-	-	-	-	-	1個
25	2	超硬	20 ～ 120	1 ～ 6	6	-	-	-	-	-	-	1個
25	2.5	超硬	20 ～ 120	1 ～ 6	6	-	-	-	-	-	-	1個
25	3	超硬	20 ～ 120	1 ～ 6	6	-	-	-	-	-	-	1個
25	0.8	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
50	0.8	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	6	8	1個
65	0.8	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	8	8	1個
25	0.75	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
50	0.75	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
65	0.75	ハイス	20 ～ 120	3 ～ 6	-	-	-	6	6	8	8	1個
25	1	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1	ハイス	30 ～ 120	2 ～ 6	-	6	6	6	6	8	8	1個
25	1.4	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1.4	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1.4	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	8	10	1個
25	1.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	1.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	8	1個
65	1.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	1.25	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1.25	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1.25	ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	8	10	1個
25	1.75	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	1.75	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	8	8	1個
65	1.75	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	2	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	2	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	8	8	1個
65	2	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	2.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	2.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	8	8	1個
65	2.5	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	10	10	1個
25	3	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	3	ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
65	3	ハイス	20 ～ 120	1 ～ 6	-	6	6	8	8	10	10	1個
25	0.8	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
50	0.8	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	6	8	1個
65	0.8	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	8	8	1個
25	0.75	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
50	0.75	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	6	6	1個
65	0.75	粉末ハイス	30 ～ 120	3 ～ 6	-	-	-	6	6	8	8	1個
25	1	粉末ハイス	30 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1	粉末ハイス	30 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1	粉末ハイス	30 ～ 120	2 ～ 6	-	6	6	6	6	8	8	1個
25	1.4	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1.4	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1.4	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	8	10	1個
25	1.5	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	1.5	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	8	1個
65	1.5	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	1.25	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	6	1個
50	1.25	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	6	8	1個
65	1.25	粉末ハイス	20 ～ 120	2 ～ 6	-	6	6	6	6	8	10	1個
25	1.75	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	1.75	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	8	8	1個
65	1.75	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	2	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個
50	2	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	8	8	1個
65	2	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	8	8	10	1個
25	2.5	粉末ハイス	20 ～ 120	1 ～ 6	-	6	6	6	6	6	6	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目
- ( - )	3日目

基本情報

基本情報

【特長】
・ピンポイントゲートの2段ゲート部加工に最適
・超硬、粉末ハイス鋼、ハイス鋼の3種類から工具母材選択が可能

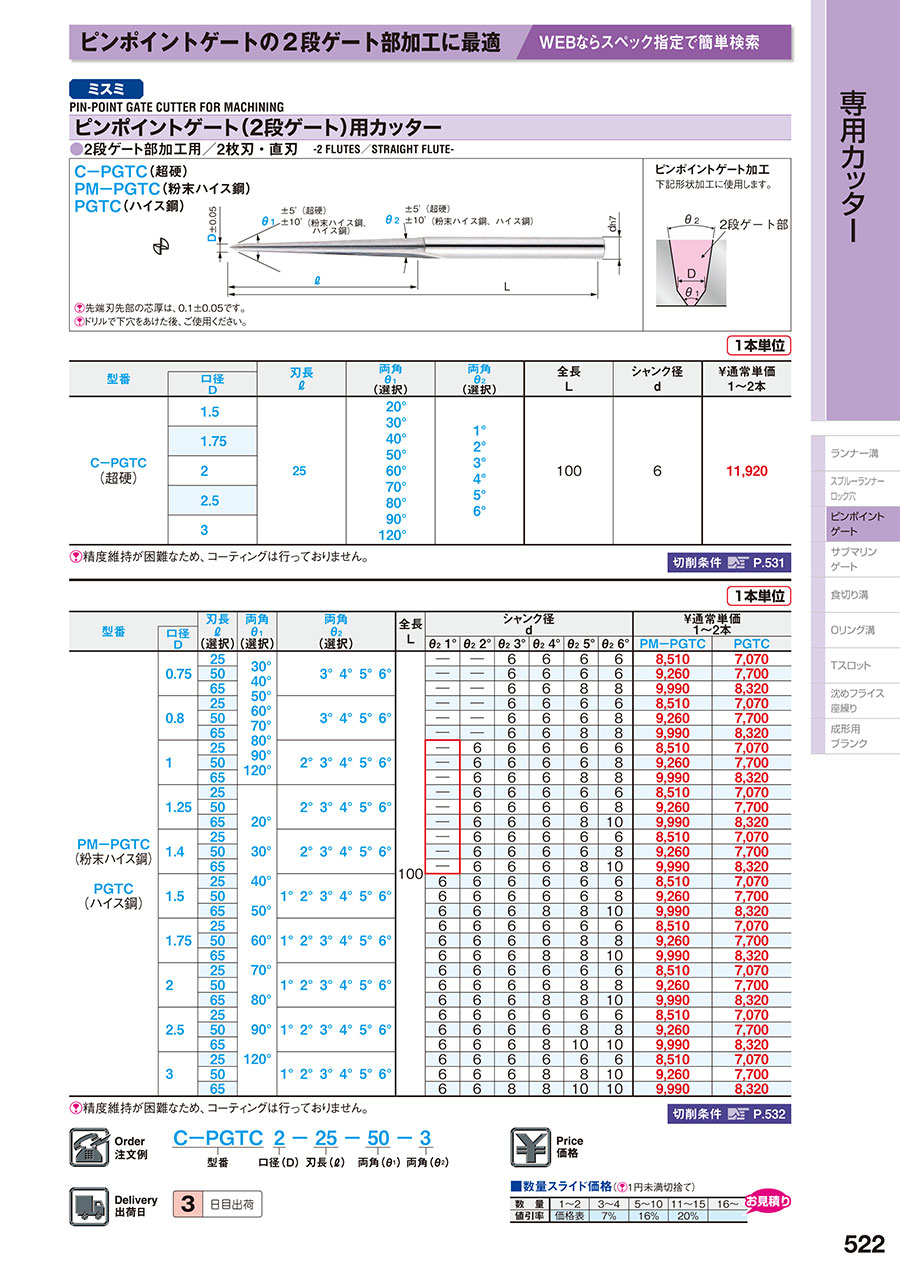

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ピンポイントゲート（2段ゲート部）用カッター 2段ゲート部加工用/2枚刃/直刃のレビュー

4.3平均満足度：4.39件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

加工用

満足度：5.02022/02/09

この商品は、ピンゲートなどの加工用として使用しています。この商品は、ミスミのカタログでよさそうなものを見つけ、購入するこ...もっと読む

0人が参考にしています。

ピンゲート加工

満足度：5.02020/10/29

ピンゲート加工にいつも使っています。ピンゲートがあるときはいつもミスミさんで発注です。

0人が参考にしています。

ピン

満足度：4.02020/07/24

NC加工で放電せずに加工できるので非常に便利ですゲ−トの切れもよいです

0人が参考にしています。

きれ

満足度：4.02020/06/12

放電加工せずにすむのでこちら重宝しますきれがよく何回でも使用できます

0人が参考にしています。

2次

満足度：4.02020/03/07

ベ−スの2次スプ−ルにて加工つかってます仕上がり面もよくミガキいらずです

0人が参考にしています。

9件全て見る

よくあるご質問（FAQ）

QSUS304、厚み：20mmの板に、入口φ1.5で、片角2°のテーパのついた貫通穴を開けたい(この場合、出口はφ3.1mmくらい)。それを加工するのに適した刃物を教えて欲しい。

ご希望の穴形状に加工するための刃物ですが、ピンポイントゲート（２段ゲート部）用カッター　型番PM-PGTCをご紹介致します。
この刃物を使用する際の注意点ですが、先に複数の径をドリルを使用して階段状の下穴を開けた後に、最後の仕上げ加工にこの刃物を使用して下さい

Q本カッターを使用して加工をする場合、下穴が必要か。また、そうであれば下穴のサイズを教えてほしい。

この商品はリーマと同じように、なるべく仕上げ代のみ残すように、下穴を開けてください。また。溝はスパイラルではないので、ステップを入れて、切粉を排出して下さい。

Q加工方法を教えて下さい。

この商品を見た人は、こんな商品も見ています

	今見ている商品ピンポイントゲート（2段ゲート部）用カッター 2段ゲート部加工用/2枚刃/直刃	ピンポイントゲート（口部）用カッター先端部加工用/2枚刃/直刃	ピンポイントゲート（ＳＲ部）用カッターＳＲ部加工用/2枚刃/直刃	ピンゲートリーマ（エンドミルシャンク）	サブマリンゲート用ドリル 2枚刃/直刃	3P→2P変換アダプタ（平行型）
メーカー	ミスミ	ミスミ	ミスミ	栄工舎	ミスミ	サンワサプライ
通常価格	-	-	-	15,040円 -	-	395円
通常出荷日	3日目	3日目	3日目	2日目〜	3日目	1日目
全長L(mm)	100	100	100	-	-	-
