ミスミ

粉末ハイス鋼スクエアエンドミル 4枚刃/ショート/ノンコートタイプ

数量スライド割引
当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 1,510円～7,100円

税込単価: 1,661円～7,810円

【特長】・耐久性が期待できる粉末ハイス鋼スクエアのノンコートショート刃長4枚刃...

詳細情報を確認する

規格・仕様：

ノンコート
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
ノンコート
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が28型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 PM-EM4S

この表は、Ad=0.25Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	100	4,140	40	2,390	30	1,750	150	6,220
3	100	2,760	40	1,590	30	1,170	150	4,150
4	100	2,070	40	1,190	30	880	150	3,110
5	100	1,660	40	950	30	700	150	2,490
6	110	1,380	40	800	30	580	150	2,070
8	100	1,030	40	600	30	440	150	1,560
10	100	830	40	480	30	350	150	1,240
12	100	690	40	400	30	290	150	1,040
14	100	590	40	340	30	250	150	890
16	100	520	40	300	30	220	150	780
18	100	460	40	270	30	190	150	690
20	100	410	40	240	30	180	150	620
22	100	380	40	220	30	160	150	570
25	80	330	30	190	20	140	110	500
28	70	300	30	170	20	130	110	440
30	70	280	30	160	20	120	110	410
35	60	240	30	140	20	100	90	360
40	50	210	20	120	20	90	75	310

粉末ハイス鋼スクエアエンドミル 4枚刃/ショート/ノンコートタイプ推奨切削条件-2

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S55C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	310	3,970	100	2,020	70	1,800	450	5,840
4	300	2,980	110	1,510	80	1,350	450	4,380
5	300	2,380	110	1,210	80	1,080	450	3,500
6	300	1,980	110	1,010	80	900	450	2,920
8	300	1,490	110	760	80	680	450	2,190
10	300	1,190	110	600	80	540	450	1,750
12	300	990	110	500	80	450	450	1,460
14	300	850	110	430	80	390	450	1,250
16	300	740	110	380	80	340	450	1,090
18	300	660	110	340	80	300	450	970
20	300	600	110	300	80	270	450	880
22	270	540	100	270	80	250	410	800
25	240	480	100	240	60	220	360	700

粉末ハイス鋼スクエアエンドミル　４枚刃／ショート／ノンコートタイプ:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	8	6	52	15°	1個
3.5	11	6	55	15°	1個
4	11	6	55	15°	1個
4.5	13	6	57	15°	1個
5	13	6	57	15°	1個
5.5	13	6	57	15°	1個
6	13	6	57	-	1個
6.5	16	10	66	15°	1個
7	16	10	66	15°	1個
7.5	19	10	69	15°	1個
8	19	10	69	15°	1個
8.5	19	10	69	15°	1個
9	19	10	69	15°	1個
9.5	22	10	72	15°	1個
10	22	10	72	-	1個
11	22	12	79	15°	1個
12	26	12	83	-	1個
13	26	12	83	-	1個
14	26	12	83	-	1個
15	26	12	83	-	1個
16	32	16	92	-	1個
18	32	16	92	-	1個
19	38	20	104	15°	1個
20	38	20	104	-	1個
21	38	20	104	-	1個
22	38	20	104	-	1個
23	45	25	121	15°	1個
25	45	25	121	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,510円 ( 1,661円 )	在庫品1日目当日出荷可能
1,650円 ( 1,815円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
1,840円 ( 2,024円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,130円 ( 2,343円 )	在庫品1日目当日出荷可能
2,750円 ( 3,025円 )	在庫品1日目当日出荷可能
2,340円 ( 2,574円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,380円 ( 3,718円 )	在庫品1日目当日出荷可能
3,790円 ( 4,169円 )	在庫品1日目当日出荷可能
3,480円 ( 3,828円 )	在庫品1日目当日出荷可能
4,880円 ( 5,368円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
5,870円 ( 6,457円 )	在庫品1日目当日出荷可能
7,100円 ( 7,810円 )	在庫品1日目当日出荷可能
6,980円 ( 7,678円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能
6,860円 ( 7,546円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼スクエアのノンコートショート刃長4枚刃タイプ
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

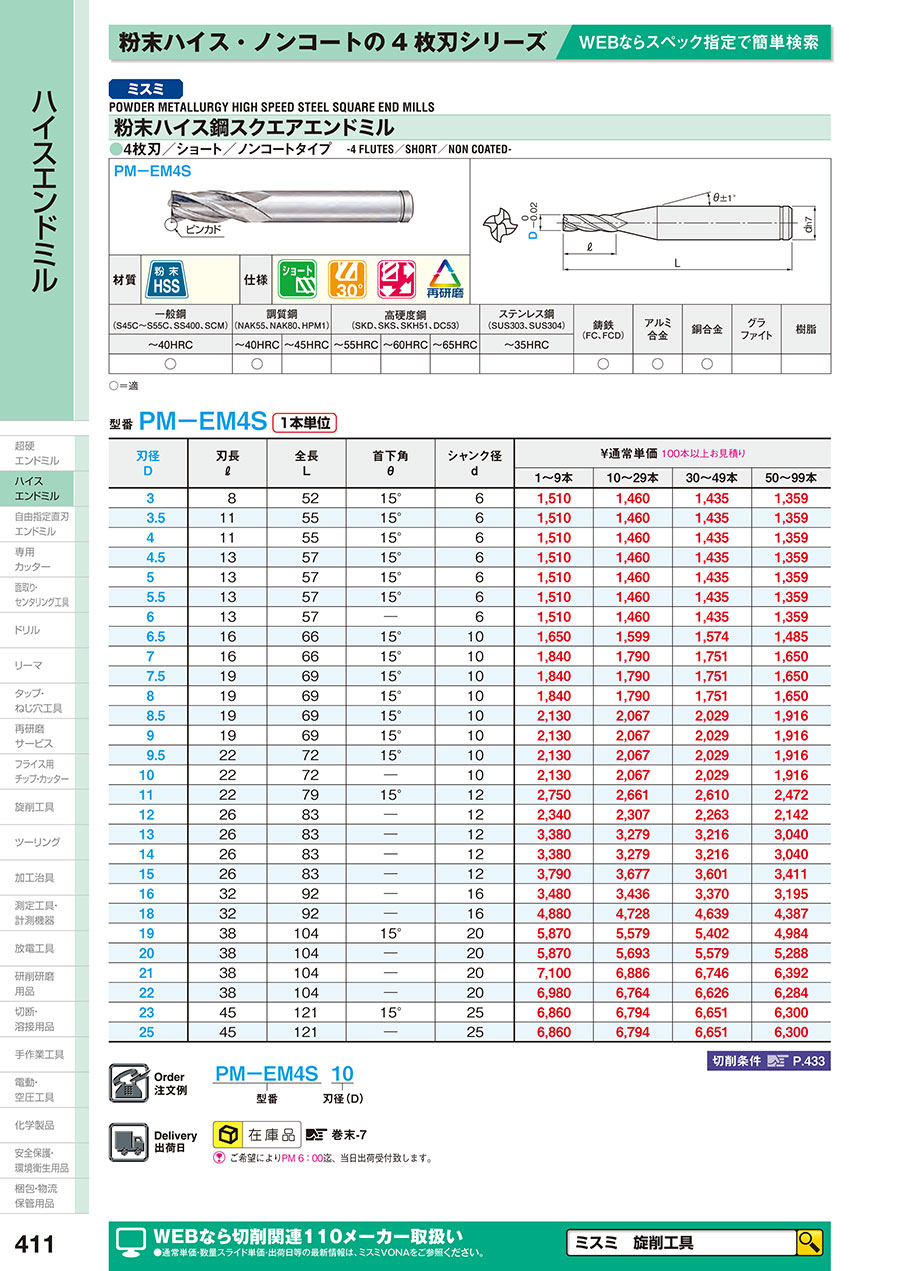

カタログ

商品TOP

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
