ミスミ

ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 4枚刃/ショート

数量スライド割引
当日出荷可能

4.1

平均満足度4.1

この商品のレビューをみる（23件）

この商品のFAQをみる（2件）

通常単価(税別): 1,360円～6,730円

税込単価: 1,496円～7,403円

【特長】・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ。・深彫り...

詳細情報を確認する

規格・仕様：

TiCN
4枚刃
S（ショート）

加工用途（加工形状）
平面 / 側面 / 溝 / 突っ込み（Z送り） / 傾斜切り込み
工具材質
粉末ハイス
被削材
一般鋼 / 調質鋼 / ステンレス鋼 / 鋳鉄 / アルミ / 銅
ねじれ角
標準ネジレ(30～44°)
コーティング
鋼用
標準/追加工区分
メーカー標準品
刃数 (枚)
4
コーナー形状
ピンカド
CAM・工具管理ソフト用データ
tebis / Zoller
CADデータ有無 (2D/3D)
2D/3D
刃径公差
0～-0.02

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

未確定：候補が28型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

納期

推奨切削条件

型番 VPM-EM4S

この表は、Ad=0.25Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■溝切削条件

被削材	機械構造用炭素鋼（S45C～S50C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
2	140	5,570	90	4,930	60	3,340	210	10,660
3	140	3,710	90	3,290	60	2,230	210	7,110
4	140	2,790	90	2,470	60	1,670	210	5,330
5	140	2,230	90	1,970	60	1,340	210	4,270
6	140	1,860	90	1,640	60	1,110	210	3,550
8	140	1,390	90	1,230	60	840	210	2,670
10	140	1,110	90	990	60	670	210	2,130
12	140	930	90	820	60	560	210	1,780
14	140	800	90	700	60	480	210	1,520
16	140	700	90	620	60	420	210	1,330
18	130	620	90	550	50	370	190	1,180
20	130	560	90	490	50	330	190	1,070
22	120	510	90	450	50	300	180	970
25	110	450	70	390	40	270	170	850
28	100	400	60	350	40	240	150	760
30	90	370	60	330	40	220	140	710
35	80	320	50	280	30	190	120	610
40	70	280	40	250	30	170	110	530

この表は、Ad=1.5D、Rd=0.1Dを基準としています。
機械、チャックは剛性のある精度の高いものをご使用ください。
切削油は被削材に適したものを選定してください。
ご使用の機械で回転速度が上がらない場合は、送り速度と回転速度を同じ比率で下げてご使用ください。

■側面切削条件

被削材	機械構造用炭素鋼（S45C～S50C）		合金工具鋼（SKD、SUS、SCM）		調質鋼（35～40HRC）（HPM、NAK）		アルミニウム合金
刃径D	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）	送り速度（mm/min）	回転速度（min^-1）
3	440	5,520	150	3,820	130	3,180	650	9,440
4	430	4,140	220	2,860	140	2,390	650	7,080
5	430	3,310	220	2,290	140	1,910	650	5,670
6	430	2,760	220	1,910	140	1,590	650	4,720
8	430	2,070	220	1,430	140	1,190	650	3,540
10	430	1,660	220	1,150	140	950	650	2,830
12	430	1,380	220	950	140	800	650	2,360
14	430	1,180	220	820	140	680	650	2,020
16	430	1,030	220	720	140	600	650	1,770
18	430	920	220	640	140	530	650	1,570
20	430	830	220	570	140	480	650	1,420
22	390	750	200	520	130	430	590	1,290
25	340	660	190	460	110	380	510	1,130

ＴｉＣＮコート粉末ハイス鋼スクエアエンドミル　４枚刃／ショート:関連画像

型番リスト

表示件数

型番

刃径

(mm)

刃長

(mm)

シャンク径

(mm)

全長

(mm)

首角

(°)

最小発注数量

3	8	6	52	15°	1個
3.5	11	6	55	15°	1個
4	11	6	55	15°	1個
4.5	13	6	57	15°	1個
5	13	6	57	15°	1個
5.5	13	6	57	15°	1個
6	13	6	57	-	1個
6.5	16	10	66	15°	1個
7	16	10	66	15°	1個
7.5	19	10	69	15°	1個
8	19	10	69	15°	1個
8.5	19	10	69	15°	1個
9	19	10	69	15°	1個
9.5	22	10	72	15°	1個
10	22	10	72	-	1個
11	22	12	79	15°	1個
12	26	12	83	-	1個
13	26	12	83	-	1個
14	26	12	83	-	1個
15	26	12	83	-	1個
16	32	16	92	-	1個
18	32	16	92	-	1個
19	38	20	104	15°	1個
20	38	20	104	-	1個
21	38	20	104	-	1個
22	38	20	104	-	1個
23	45	25	121	15°	1個
25	45	25	121	-	1個

通常単価(税別) (税込単価)	通常出荷日

1,360円 ( 1,496円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,390円 ( 1,529円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,520円 ( 1,672円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
1,700円 ( 1,870円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,290円 ( 2,519円 )	在庫品1日目当日出荷可能
2,860円 ( 3,146円 )	在庫品1日目当日出荷可能
2,860円 ( 3,146円 )	在庫品1日目当日出荷可能
3,110円 ( 3,421円 )	在庫品1日目当日出荷可能
3,300円 ( 3,630円 )	在庫品1日目当日出荷可能
4,100円 ( 4,510円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
4,730円 ( 5,203円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
5,720円 ( 6,292円 )	在庫品1日目当日出荷可能
6,730円 ( 7,403円 )	在庫品1日目当日出荷可能
6,730円 ( 7,403円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・耐久性が期待できる粉末ハイス鋼ラフィングのロング刃長タイプ。
・深彫り加工にも対応可能。
・潤滑性に優れたコーティングでウェット加工や切削速度40m/min以下での加工に効果的。
・再研磨可能。ご利用手順・対応範囲・価格・納期などは「再研磨サービス」専用ページをご確認ください。

ご注意

「CADデータ」、「CAM・工具管理ソフト用データ」のある商品を絞り込む場合は、絞り込み条件該当項目の希望データを選択してください。（一部データのご用意がない商品もございます。）
詳細は「切削工具データダウンロードサービス」ページからご確認ください。

カタログ

商品TOP

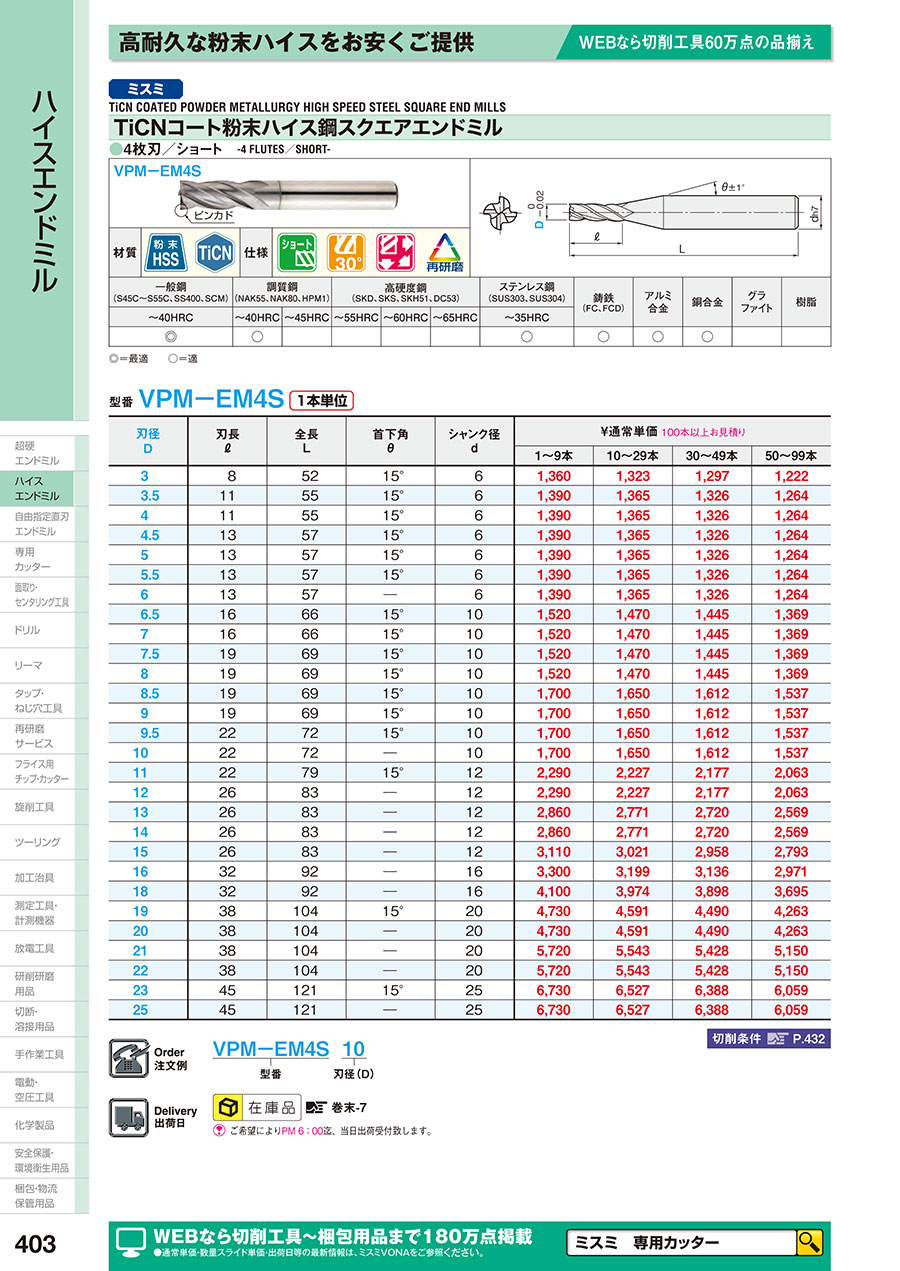

カタログ (見開き版)

現在、カタログPDF記載の在庫品当日出荷受付時間はPM6:00でなく、PM 5:00迄となります。

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ＴｉCＮコート粉末ハイス鋼スクエアエンドミル 4枚刃/ショートのレビュー

4.1平均満足度：4.123件のレビュー

星5
17%
星4
78%
星3
4%
星2
0%
星1
0%

マシニング加工

満足度：4.02021/12/21

マシニングでのSUSやSCの加工に使用してます。安価で性能に不可なく使えます。

1人が参考にしています。

切削加工

満足度：4.02023/01/27

刃の持ちについてはまだ判りませんが、とりあえず問題なく使っています。

0人が参考にしています。

金属加工

満足度：4.02022/08/22

値段が安価ですが、アルミ、ステンレスの加工が難なく出来、納期も早くて助かります。

0人が参考にしています。

長穴加工

満足度：3.02022/03/25

粉末ハイスでこの価格が1番の魅力だと思う。後はどのくらい切れ味が持続出来るかだと思う。あまりに持たないと安かろう悪か...もっと読む

0人が参考にしています。

エンドミルとして

満足度：4.02022/01/31

エンドミルとして使用しています。特に問題なく使用できています。寿命については、今後使用してみてどのくらいもつのかという感...もっと読む

0人が参考にしています。

23件全て見る

よくあるご質問（FAQ）

Q被削材：真鍮。幅14ｍｍ　深さ13.3ｍｍ　長さ64.2ｍｍを何秒で加工できるか？またその時の切削条件は？

VPM-EM4S16での切削条件、回転数700min-1、送り400mm/min、を推奨致します。また加工時間は14秒程度の見込みです。

Qミスミ型式；VPM-EM4Sと同等の商品で刃径15.5の商品を教えて頂きたい。＊材質：一般鋼＊刃長：10ｍｍ以上（ワーク９ｍｍ）＊用途：穴の仕上げ＊シャンク径：16ｍｍ位

三興製作所のハイススクエアエンドミル　φ15.5　型番P-VS4T-15.5をご紹介致します。
